PROE怎样用边界混合做实体化切除？

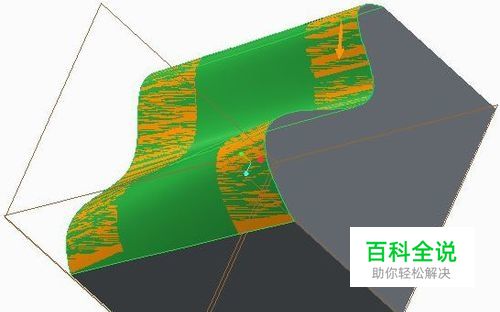

利用PROE的【混合曲面】功能做实体化切除，绘制如下零件：
操作步骤
- 01

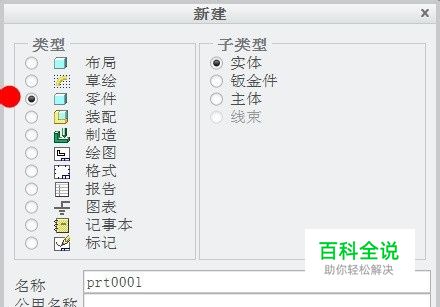

打开PROE软件(这里以PROE的creo1.0版为例)，新建一副零件图。
- 02
首先【草绘】一个矩形并【拉伸】，绘制一个立方体。
- 03

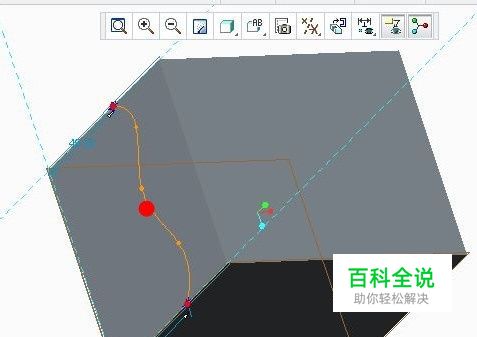

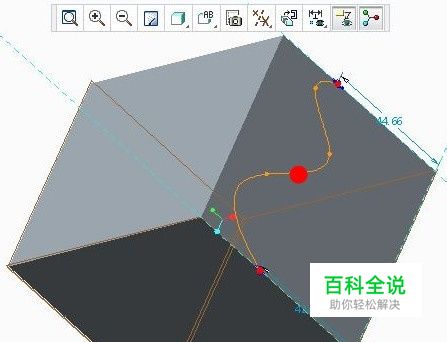

分别以零件左、右表面为基准，利用两次【草绘】命令，在两个面上分别草绘一条曲线。
- 04

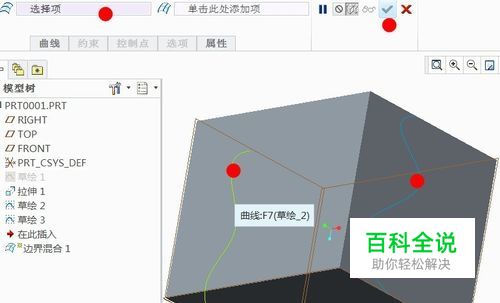

点击上方菜单中的【边界混合】命令，点击【选择项】，按住【ctrl】键选中两条曲线，完成混合，打钩确认。
- 05

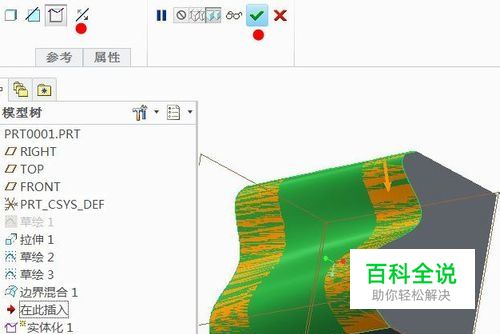

选中模型树上的【边界混合】，点击上方菜单中的【实体化】命令，做实体化切除，选择合适方向，打钩确认。
