CAD如何标注圆弧

在使用CAD绘制图形以后，就要为我们绘制的图形进行标注，下面我们就来看看在CAD里是如何对圆弧图形进行标注的吧。

操作方法

  • 01

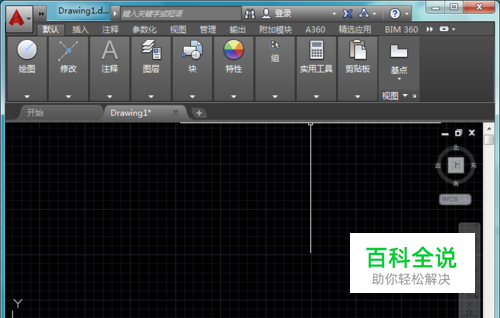

    打开CAD这款软件，进入CAD的操作界面，如图所示：

  • 02

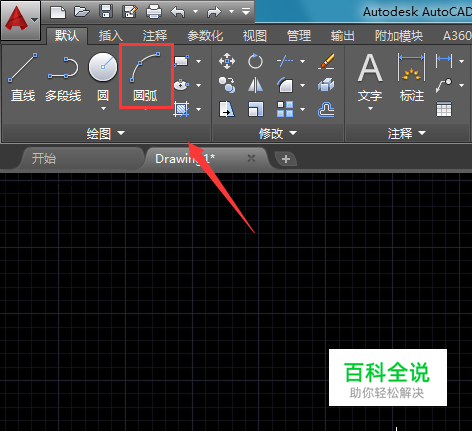

    在该界面内找到圆弧命令，如图所示：

  • 03

    使用圆弧命令在绘图区里绘制一个圆弧，如图所示：

  • 04

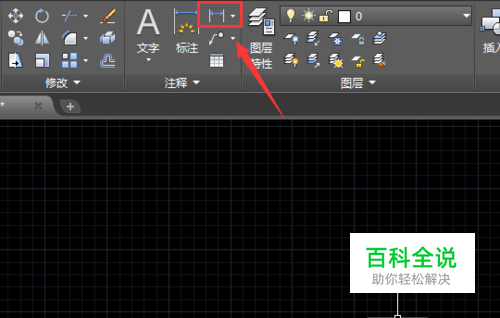

    再在菜单区里找到线性标注选项，如图所示：

  • 05

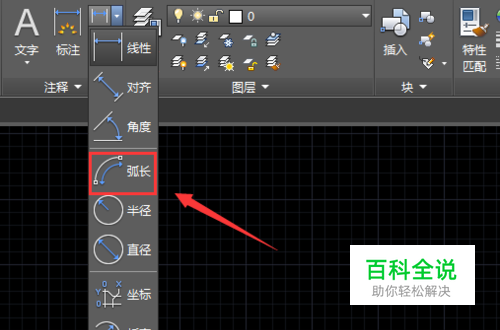

    点击线性标注选项，在其子级菜单里找到弧长标注选项，如图所示：

  • 06

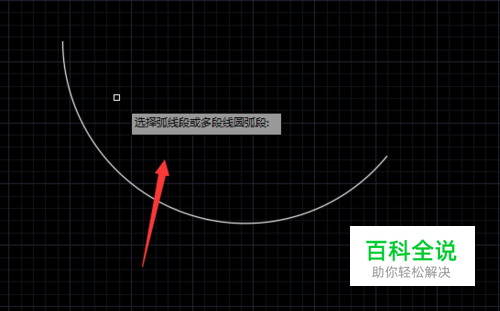

    点击弧长标注选项，提示我们选择弧长线段或多段线圆弧段，如图所示：

  • 07

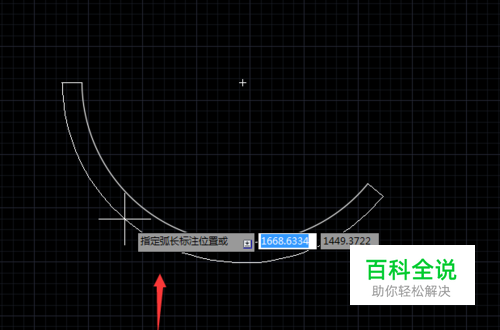

    选择刚刚绘制的圆弧，提示我们指定弧长的标注位置，如图所示：

  • 08

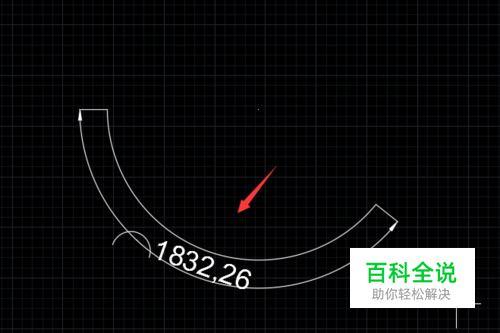

    拖动鼠标左键，确定弧长标注位置，这样我们就标注好圆弧了，如图所示：
