ArcGIS是大多数做GIS行业的人不可或缺的一个软件，但是在标注，尤其是分数形势的标注困扰了很多人。

操作方法

01

经常被朋友问到分数标注的问题，如林班的标注。在坛子里搜索，大伙给出了很多方案。最常见的是勾选advance后，用VBA语言，利用“—”来划那条横线，或者利用对分子加下划线的形式加横线。下边看下具体例子。
02

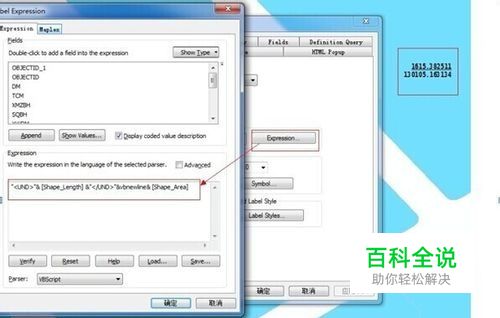

1）如只想简单的标注成分数形式，那是很easy的，如以shape_length作分子，shape_area作分母，则其设置方式为：试验1：
03

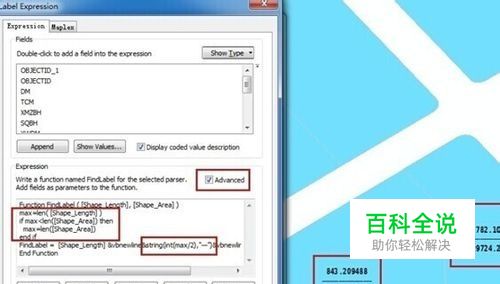

即，对分子[Shape_Length]字段加下划线，然后用vbnewline换行，再加上[Shape_Area]字段即可。 1. "<UND>"&[Shape_Length]&"</UND>"&vbnewline&[Shape_Area] 此时存在的问题是，有可能分子的长度小于分母，导致下划线长度不够，缺少美观，改进方式为，增加长度判断，并以"—"代替下划线，则此时将分子、横线和分母，作三行显示。其设置如下：试验2
04

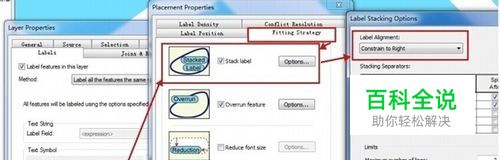

用len([字段])来获取字段值的长度，如12.34，其长度为4，而123.45，其长度为5。用if..then..end if条件判断语句，使max取得最长字段的长度，作为"—"长度计算值。string(int(max/2),"—")的作用为：绘制int(max/2)个"—"，而int(max/2)是因为一个中文输入法下的"—"占据了2个英文字符的长度，因此要除2取整。 1. Function FindLabel ( [Shape_Length], [Shape_Area], [DM] ) 2. max=len( [Shape_Length] ) 3. if max<len([Shape_Area]) then 4. max=len([Shape_Area]) 5. end if 6. FindLabel =[Shape_Length] &vbnewline&[DM]&string(int(max/2),"—")&vbnewline& [Shape_Area] 7. End Function 标注作如上设置，使其聚合：

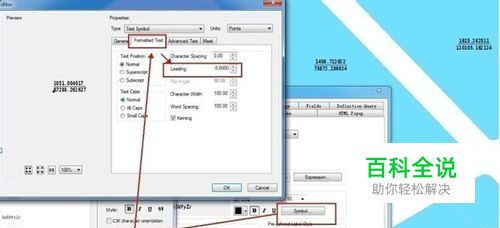

05

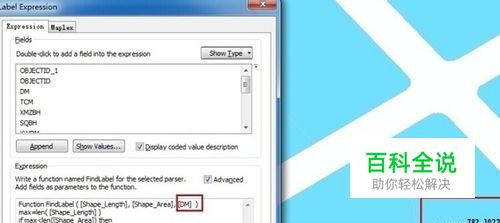

完成上述设置，则纯粹的分子/分母的标注形式就完成了。但往往我们的需求不止于此，还需要在分数的左边再加一个字段，如图：试验3：
06

即，在上一步的基础上，对分子，分母前分别加上与[DM]字段等长的空格，用s=string(len([DM])," ")表示。然后把[DM]字面放在横线所在行即可。 1. Function FindLabel ( [Shape_Length], [Shape_Area], [DM] ) 2. max=len( [Shape_Length] ) 3. if max<len([Shape_Area]) then 4. max=len([Shape_Area]) 5. end if 6. s=string(len([DM])," ") 7. FindLabel = s&[Shape_Length] &vbnewline&[DM]&string(int(max/2),"—")&vbnewline&s& [Shape_Area] 8. End Function 理论上可行，但我们发现空格好像被忽略了，不论对变量s增加多少个空格长度，分子分母都总要往左挤。为此，我试验了很多方法，把代码修改来修改去，始终无法达以完美的效果。突然意识到，这个问题跟代码无关，而应该跟arcmap内部的设置有关。的确，仔细看上述所有试验的标注发现两点：1）标注是默认居中对齐的（试验1、2可以看以明显效果）2）系统默认把我加的空格给忽略掉了。（这是导致试验3无效的主因）从上述着手，我找到两种不同的解决方案。对于10.1及以后版本中，maplex增加了一个细小的新功能：
07

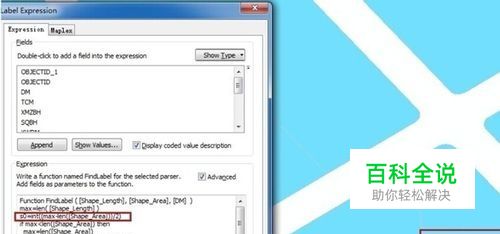

在label expression界面，切换到maplex选项卡，发现有一个叫remove extra space from label的功能项，默认设置是勾选的。它的作用为：去除标注中无效的空格，所谓无效，是指标注行开始和末尾处的空格。即，我们不论在分子或分母（因为此时分子、分母都是单独成行的）的前或后任意加多少空格，都会被忽视掉。因此，去除勾选后，查看效果图如下：试验4：
08

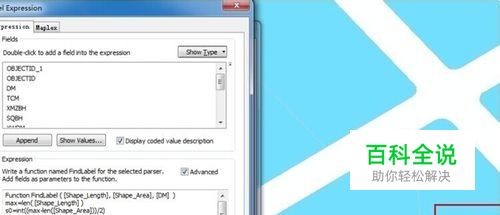

注意，此时为了对齐，做了很多小改动，如增加了s0变量，以及对s变量的修改，s=string(len([DM])*2+s0," ")，对[DM]长度*2的目的，也在于中文字符占两个字节长度而英文字符占一上字节长度。S0是取的是分子分母长度差的一半。则上述效果其实已经很好了，不需要再调试。 1. Function FindLabel ( [Shape_Length], [Shape_Area], [DM] ) 2. max=len( [Shape_Length] ) 3. s0=int((max-len([Shape_Area]))/2) 4. if max<len([Shape_Area]) then 5. max=len([Shape_Area]) 6. s0=int((max-len([Shape_Length]))/2) 7. end if 8. s=string(len([DM])*2+s0," ") 9. FindLabel = s&[Shape_Length]&vbnewline&[DM]&string(int(max/2),"—")&vbnewline&s&[Shape_Area] 10. End Function 但是，remove extra space from label作为10.1的新功能，那么在10.0及之前版本如何解决该问题呢？转Annotation再手动调试？麻烦得很。下边为10.0及之前版本的一个略有缺陷的解决方案：既然系统忽略的是空格，尝试把填充的空格改为其它字符，如"_"下划线，尽量使其与横线一致，是否可行？将remove extra...这一选项勾选上，并把试验4的代码修改s，效果图如下：
09

果然，分子和分母被移到右边去了。但显然这个效果并不是我们想要的。依照这个思路，最终的解决方案为：把标注对齐方式改为右对齐，并在末尾处添加横线。1）修改标注的对齐方式为右对齐：
10

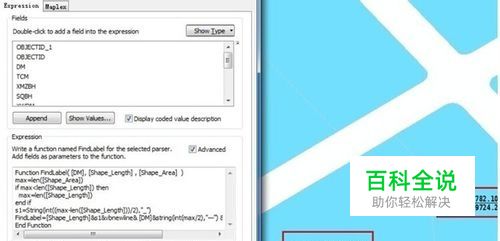

2）修改标注代码：
11

发现除了末尾有一无法去掉的下划线外，效果基本满意。代码如下： 1. Function FindLabel( [DM], [Shape_Length] , [Shape_Area] ) 2. max=len([Shape_Area]) 3. if max<len([Shape_Length]) then 4. max=len([Shape_Length]) 5. end if 6. s1=String(int((max-len([Shape_Length]))/2),"_") 7. FindLabel=[Shape_Length]&s1&vbnewline& [DM]&string(int(max/2),"—") &vbnewline& [Shape_Area] 8. End Function PS：当然，考虑过用<CLR red='255' green='255' blue='255'>&s1&"</CLR>"，将下划线颜色赋成白色使其隐形，结果发现无效，遂放弃。【不知道是否代码复杂的时候，该语句就无法识别导致。尝试过简易代码，一个标注中呈现两种颜色是可行的】
