cad怎样修改标注尺寸的数值

在CAD中如果对图纸尺寸比例要求不太严格,可以通过替代文字的方法修改标注尺寸的数值,实现任意给定标注尺寸的数值,在实际画图中经学会用到。下面小编就这个问题分享一下自己的操作心得。

操作方法

  • 01

    双击打开需要修改标注尺寸数值的cad文件。

  • 02

    双击需要修改的标注尺寸,会弹出一个对话框。

  • 03

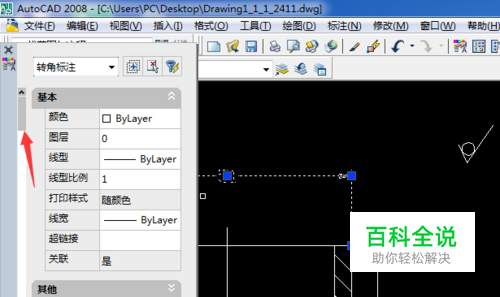

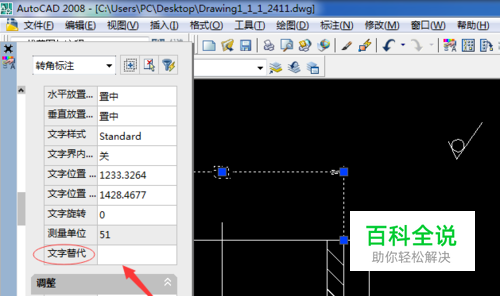

    在对话框的左边拖动下拉框,找到文字替代。

  • 04

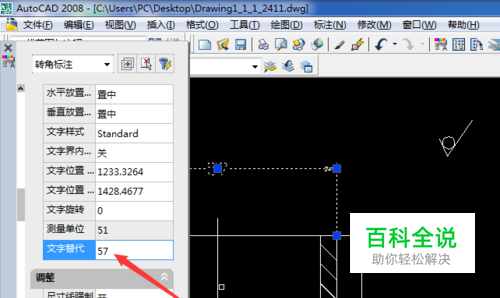

    在文字替代后面输入需要修改成的数值或文字,回车或在图中空白处单击一下,就可以替代,然后关闭对话框即可。

  • 05

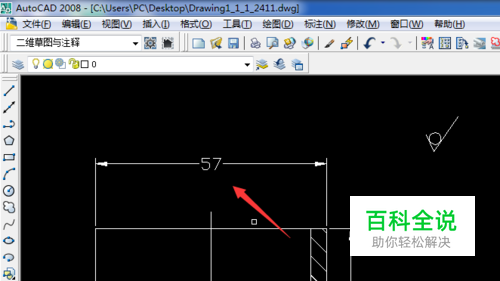

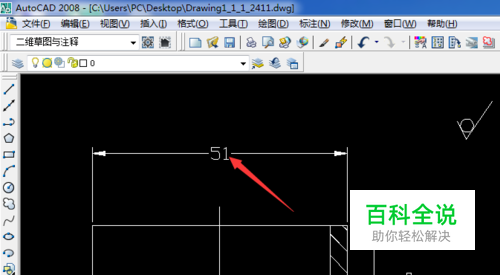

    以修改为57为例,把实际的数值51替代了。
