UG10.0教程:[74]UG10.0桥接曲线使用技巧

桥接曲线主要应用在曲面设计中,其可以把一条直线断开的部分,给连接起来,然后创建出一整条曲线,本节UG10.0教程讲解桥接曲线的使用技巧,欢迎学习;

操作方法

  • 01

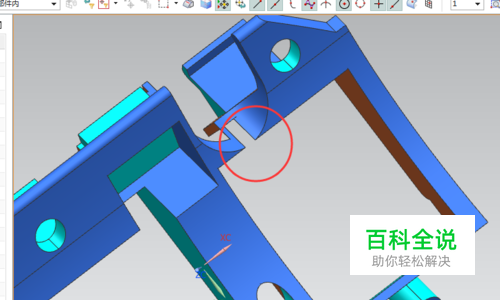

    本节经验要进行桥接曲线的图形如下图;(在桥接完成后,下一节将讲解利用此线来创建曲面)

  • 02

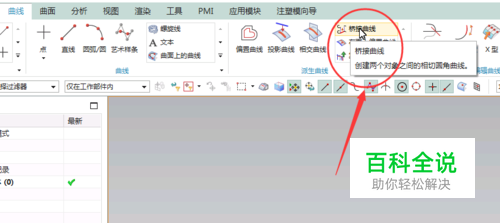

    桥接曲线在曲线菜单下,把鼠标放到桥接曲线上,其会显示关于桥接曲线的定义;

  • 03

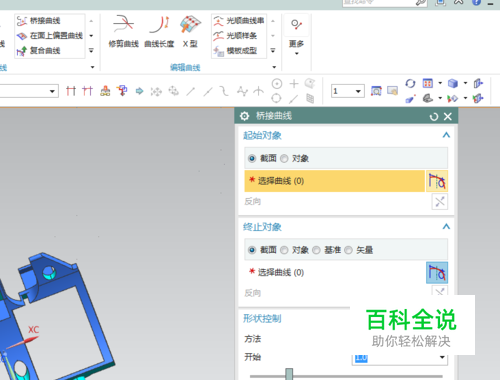

    点击桥接曲线后,其绘图工具栏显示如下;

  • 04

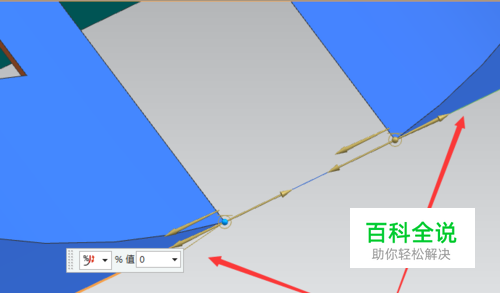

    依次来选择图形上需要桥接的两曲线;(在选择完一条曲线后,必须点确定,然后才能选下一条)

  • 05

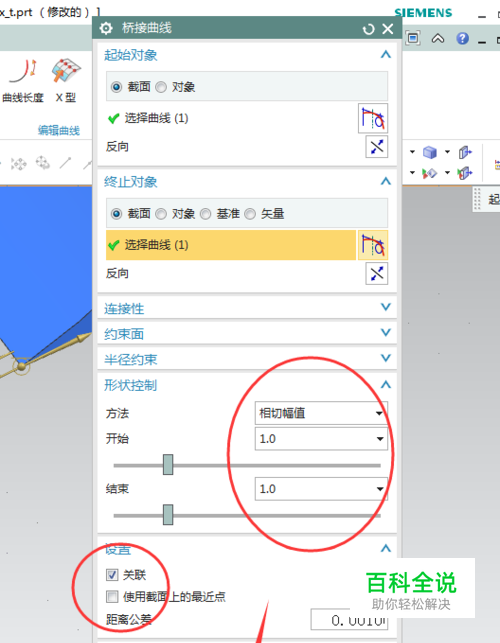

    关于桥接曲线对话框内的条项设置,请参考下图中的设计参数;

  • 06

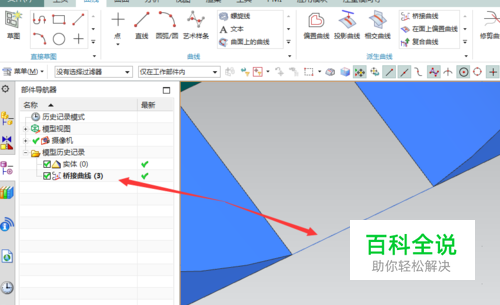

    在完成桥接曲线后,绘图窗口左侧的导航器中,会显示我们创建的桥接曲线,而图形上,则会显示已经完成的线;
