华为交换机S6720如何做业务口堆叠？

2024-04-06 23:03:53

所谓堆叠，是指把多个支持堆叠特性的单机设备采用堆叠线缆以环型或链型拓扑结构组合在一起，从逻辑上合为一台整体设备。S2750EI最多支持5台设备堆叠，其他形态最多支持9台设备堆叠。堆叠设备从逻辑上像一台设备实现报文转发。堆叠的不同设备主要承担三种角色：主交换机、备份交换机、从交换机,他们都是堆叠成员，都属于成员交换机。堆叠在一起的以太网交换机可看作为一个设备，用户可通过主交换机实现对堆叠内所有交换机的管理。

操作方法

01

先介绍一下今天用到的设备，为华为S6720交换机，此次堆叠交换机数量为两台，采用40G的同轴电缆为堆叠线进行堆叠。
02

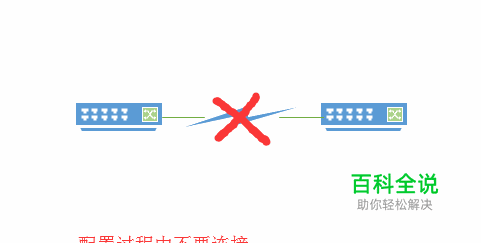

交换机的堆叠是有顺序的，在堆叠配置完成之前，交换机不能连接堆叠线。也就是说配置的过程中，各交换机必须单独启动然后再做一一配置。
03

单独配置交换机A（这里简单命名为SwitchA），具体配置命令如图所示：
04

单独在交换机B上做同样的配置，具体配置命令如图所示：
05

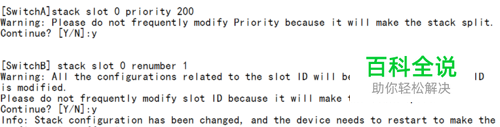

配置完成后需要在各个交换机上配置堆叠的优先级，这样才能确保主、从交换机的正常运行。
06

配置完后，需要按步骤操作。①为SwitchA～SwitchB下电；②连接SwitchA与SwitchB之间的堆叠线缆；③先为SwitchA上电，SwitchA启动后，再为SwitchB上电；④检查SwitchA与SwitchB的堆叠组建是否成功。
07

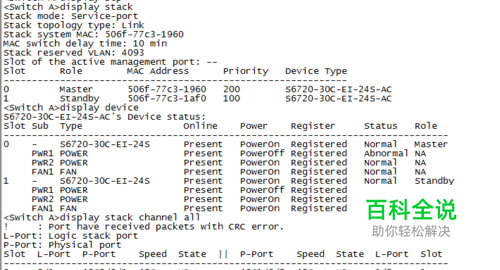

这里是详细检查堆叠是否成功的方法。
