CAD图形缩放框的介绍
图形缩放对于查看CAD图形很重要，下面为大家介绍缩放栏中各个按钮的作用。
操作方法
- 01
窗口缩放命令按钮：使用这个命令按钮表示分别指定矩形窗口的两对角点，将窗口对象放大，显示在当前的视窗中
- 02
动态缩放命令按钮：使用这个命令按钮表示对图形进行动态缩放，此时屏幕上将显示几个不同颜色的方框。当观察框调整好后，按回车键，则观察框内的对象将放大充满整个当前视图。
- 03

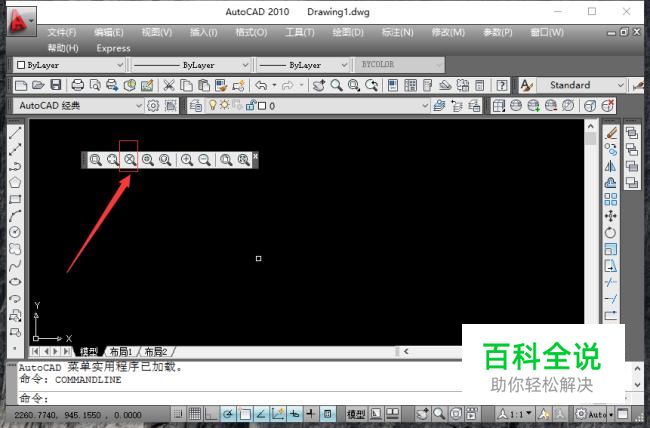

比例缩放命令：使用这个命令按钮表示按比例缩放对象。执行这个选项后系统提示‘输入比例（nX或nXP）’，有两个个输入比例方式，如果输入4则对于绘图极限显示原图的4.倍方法对象；如果输入"4x"相当于将视窗将图形放大三倍。
- 04
中心点缩放命令：这个选项命令按钮表示以指定点为屏幕中心缩放对象，同时输入新的缩放系数或者高度，小值的缩放系数大值的缩放比例。点击这个按钮后，提示指定中心点，指定放大点，接着是输入比例高度，如果输入"4x"表示放大四倍。如果默认值为3输入0.5，图形缩小。
- 05
缩放对象命令：使用这个选项命令按钮表示用于所选择的对象方大到整个窗口进行显示。
- 06

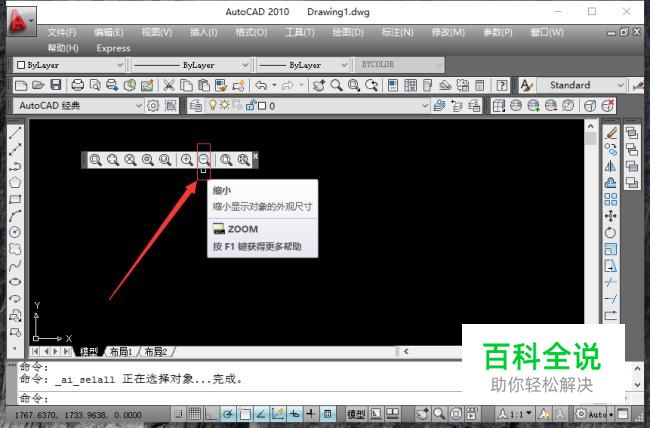

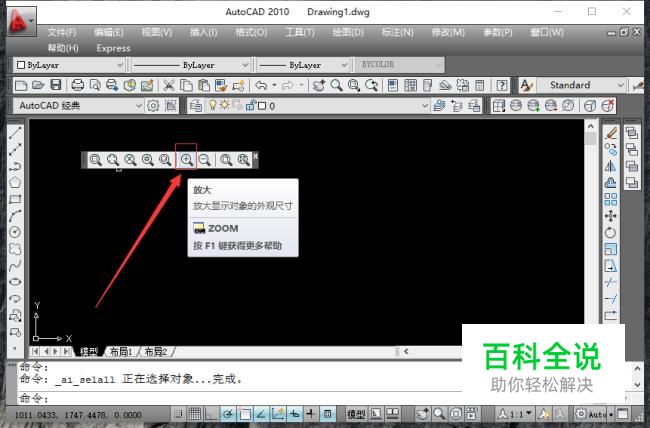

方法缩小命令命令：这两个选项按钮命令表示将整个图形直接放大或缩小。默认值放大一倍和缩小一半。
- 07

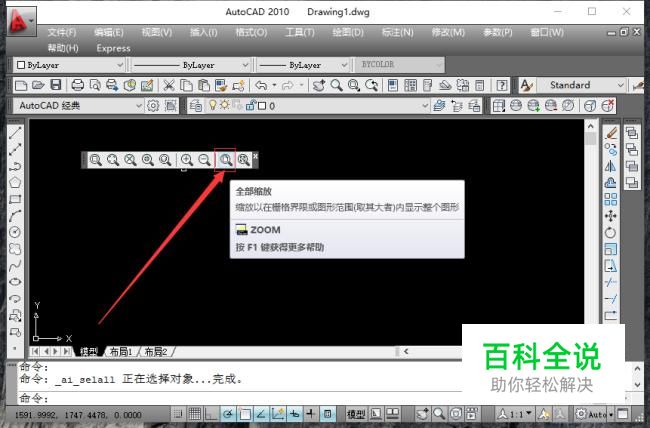

全部缩放命令：这个表示选项按钮表示显示当前视图窗中的整个图形，包括绘图界限以外的图形，此选项可同时对图形进行视图重生操作。
- 08

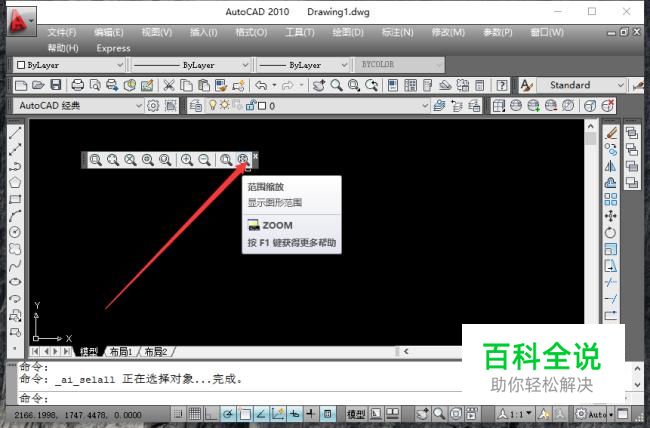

范围缩放命令：这个选项按钮命令表示当前视窗中的图样尽可能方法在屏幕上，并造成重生操作。
