CAD图纸导出PDF格式

2024-03-27 19:01:28

今天我们来看看在CAD中如何将图形文件导出为PDF格式的文件，我们得到PDF文件就可以查看图形文件了，即使没有安装CAD也可以查看我们绘制的图形，和小编一起来动起来吧。

操作方法

01

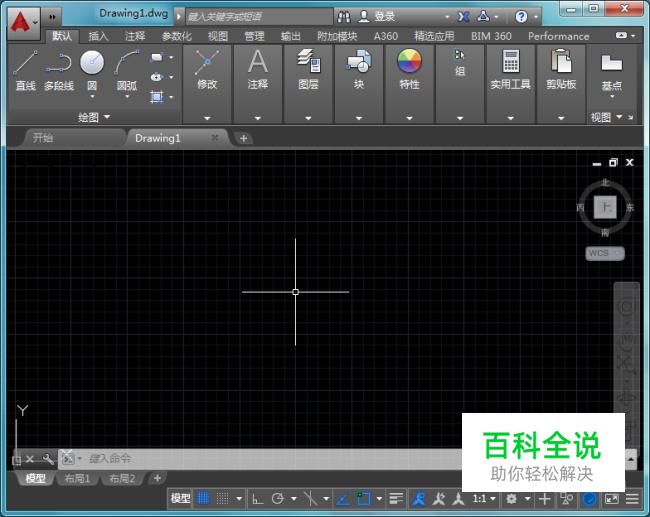

首先在桌面上找到CAD的快捷图标，双击该图标打开CAD这款软件，进入CAD的操作界面，如图所示：
02

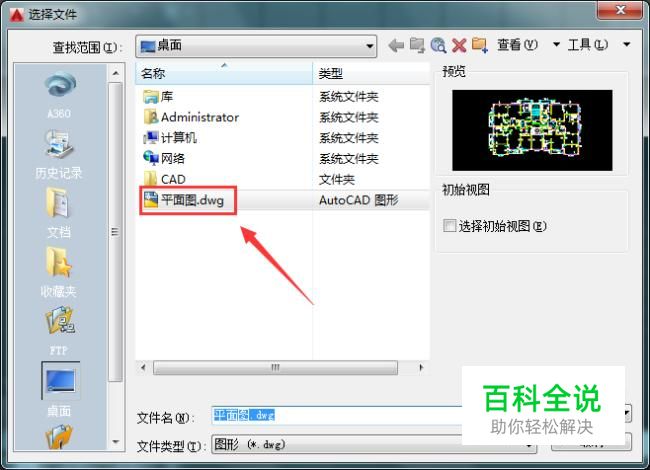

在该界面按下快捷键Ctrl+O键弹出选择文件对话框，在该对话框内找到我们的图形文件，如图所示：
03

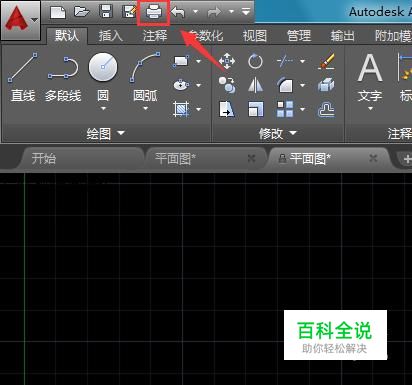

在上面的菜单区里找到打印选项，如图所示：
04

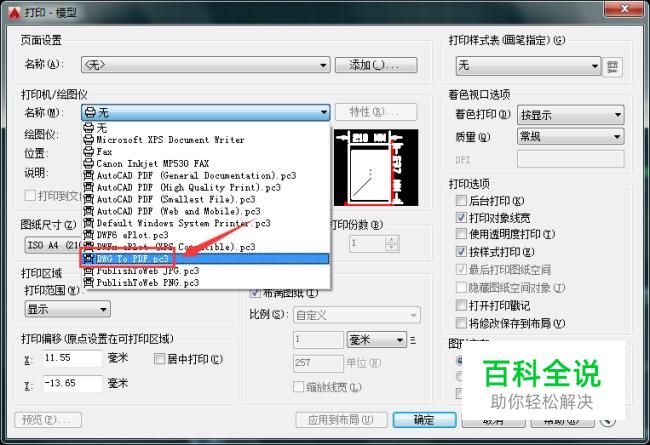

点击打印选项在弹出的对话框内找到打印机/绘图仪名称选项，并选择DWG To PDF.pc3选项，如图所示：
05

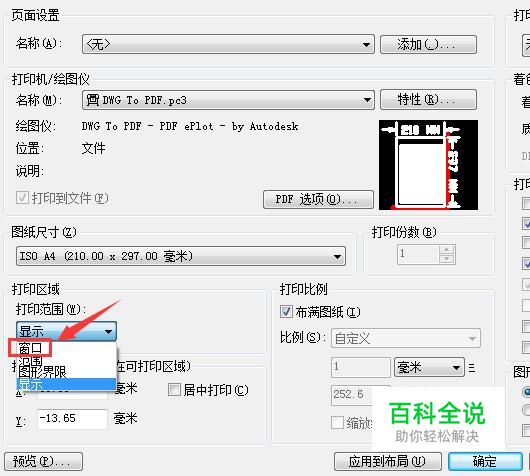

再在该对话框内找到显示范围选项，在显示范围里找到窗口选项，如图所示：
06

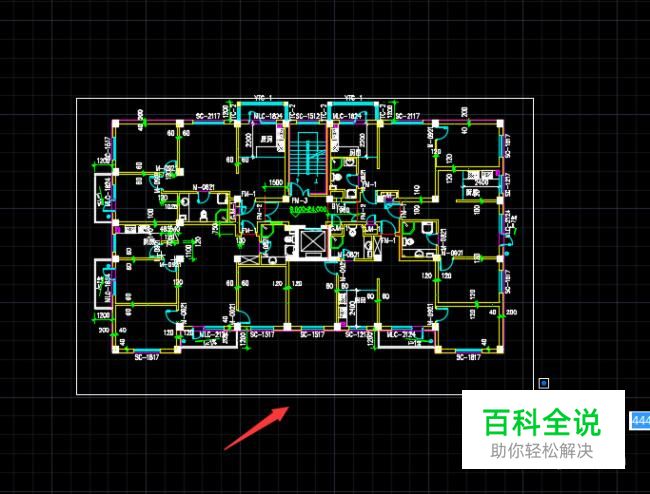

点窗口选项，进入绘图区，在绘图区里框选出我们的图形范围，如图所示：
07

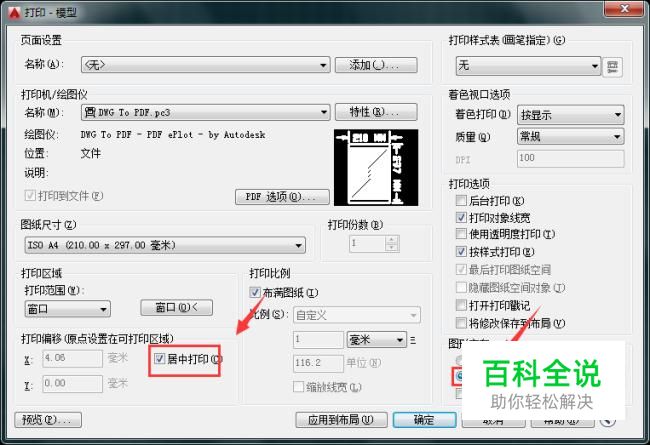

选出图形范围后，点击鼠标左键回到打印设置里，我们勾选居中打印和图形方向为横向，如图所示：
08

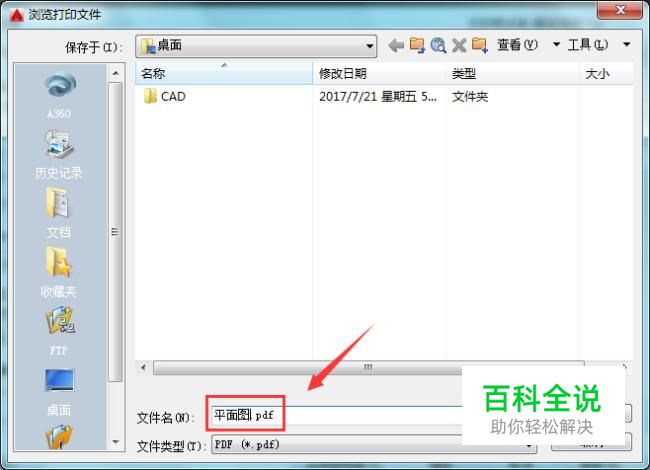

设置好后点击确定，弹出浏览打印文件对话框，在该对话框内设置文件名字，如图所示：
09

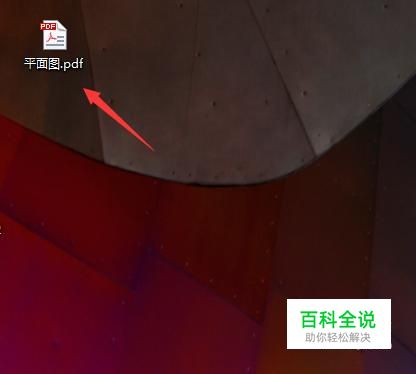

设置好以后，点击保存此时我们就得到了PDF格式的文件了，如图所示：
