CATIA软件绘制齿轮
用CATIA软件绘制齿轮，这里需要CAXA配合，由CAXA导出文件然后再通过CATIA里面的拉伸绘制实体齿轮。
操作方法
- 01

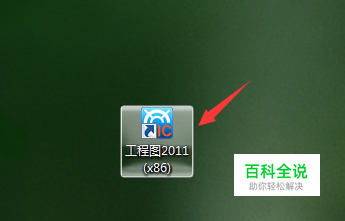

打开CAXA文件，点击确定进入设计窗口。
- 02
选择高级绘图中的齿形命令。
- 03

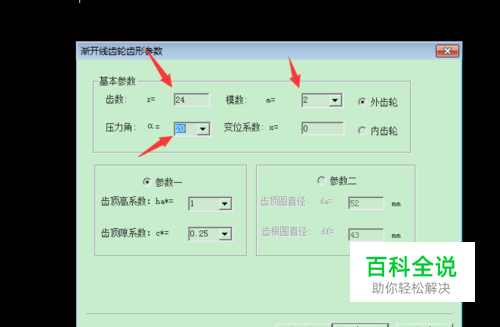

我们以24齿为例，设置参数，齿数24，模数2，压力角20其他默认，按下一步。
- 04

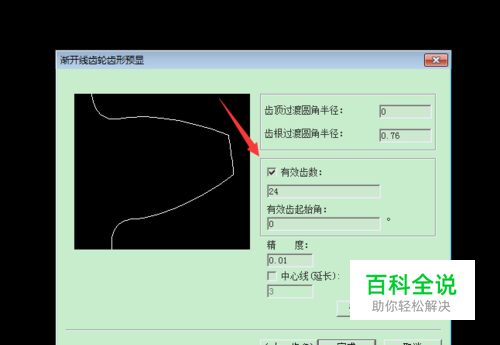

有效齿数填24，因为我们要绘制实体齿轮，不能制作一个齿，当然你也可以做一个齿然后去阵列，这里就不细讲了。然后左键在图上绘制出齿形。
- 05

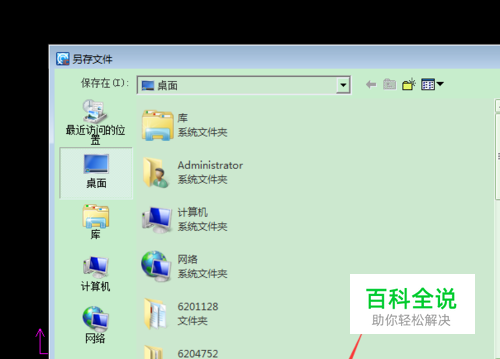

这一步很关键，要不图纸另存为DXF格式，这有这样CATIA才可以打开。
- 06

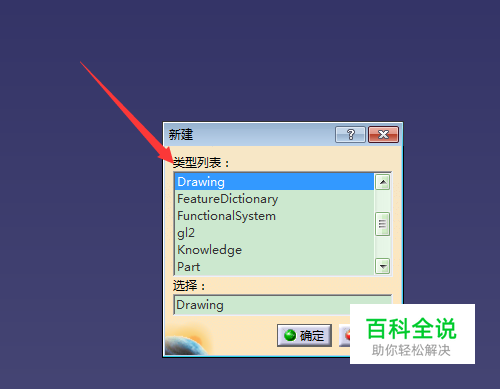

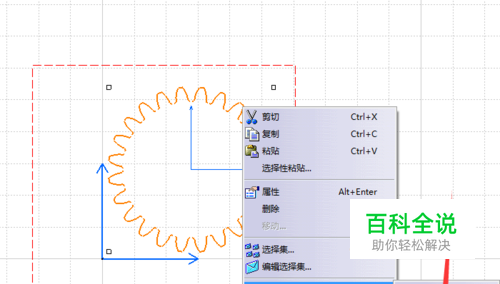

打开CATIA软件，新建一个Drawing文件，然后把刚才保存好的DXF文件拖进CATIA中。然后分解2D文件，关键点，要不不能复制这个齿形。
- 07

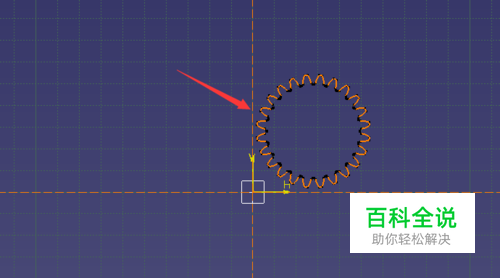

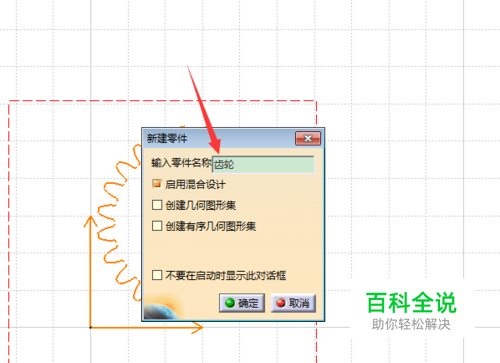

新建一个PART文件，取名齿轮，选择XY平面，进入草图。然后把齿形复制到草图内。
- 08

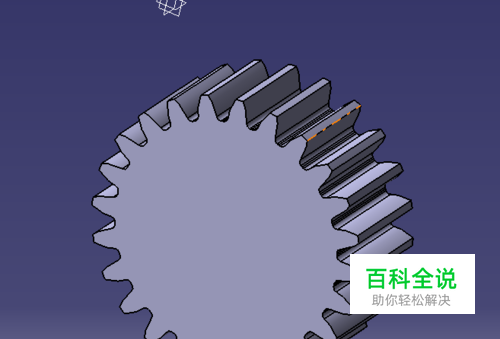

退出草图，然后选择拉伸，实体齿轮就绘制好了，也可以在中心加一个孔，大家可以自行试试。
