solidworks钣金中斜接法兰的应用
钣金件在现实生活中应用比较广泛，小编就以一个简单例子介绍solidworks钣金中斜接法兰的应用，以进一步学习钣金做铺垫
操作方法
- 01
打开solidworks,并按下图所示画出草图
- 02

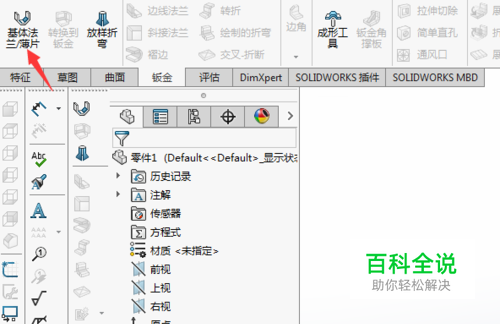

选中上步完成的草图，然后选择插入-钣金-基体法兰。
- 03

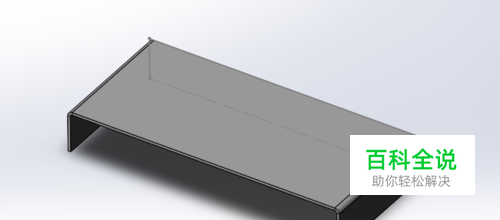

设置好参数后，确定。生成基本钣金件，如下图所示
- 04

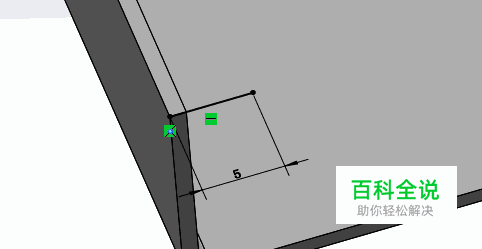

如下图所示在外边线上画已草图直线
- 05

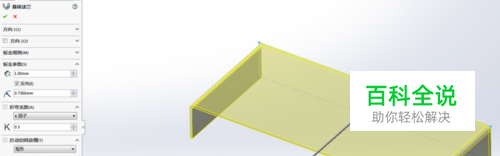

选中上步完成的草图直线，然后选择插入-钣金-斜接法兰。如下图所示，并依次选中钣金件外边线。其他参数默认即可。
- 06
确定完成后，最终钣金件如下图所示。简单的斜接法兰应用。
