cass7.0中根据点号快速定位点位的方法

在一幅绘制完成的地形图上,有时需要根据野外草图快速定位某个点的位置,通过缩放移动图纸都比较慢,cass7.0提供了只需输入点号就可以迅速定位的方法,接下来介绍步骤:

操作方法

  • 01

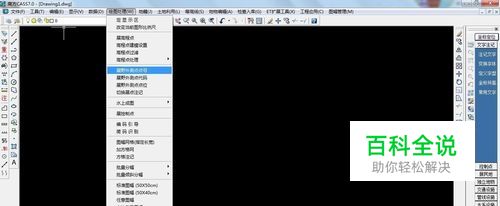

    打开cass7.0,将安装包里面DEMO文件夹内的gdx.dat内的点展到软件内。

  • 02

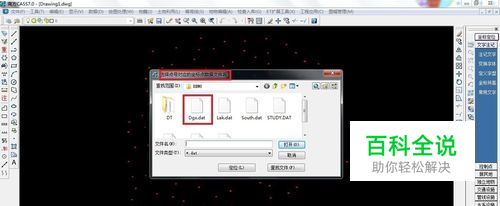

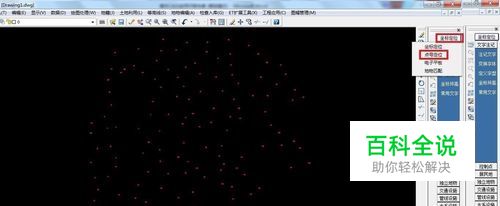

    单击cass7.0右方如图所示“坐标定位”菜单,选择“点号定位”,打开对话框,选择点号对应的坐标点数据文件,选择dgx.dat,点“打开”。

  • 03

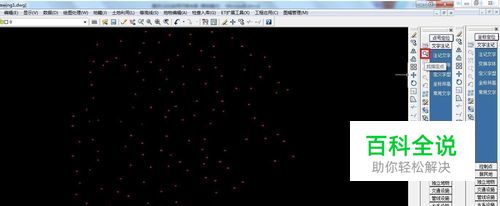

    通过以上操作,可以看到cass7.0绘图菜单左侧有几个图标被激活,如图所示:

  • 04

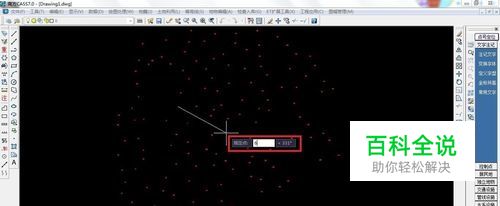

    单击左方第二个“找指定点”图标,软件要求输入指定点点号,此时输入7.

  • 05

    鼠标自动定位于7号点,并且处于画线状态,这个功能在绘制地形图时作用很大。

  • 06

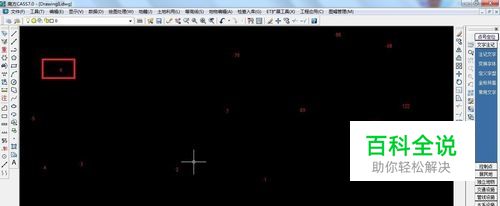

    紧接着提示指定第二点,输入6,立即定位6号点,按此提示就可以完成根据点号迅速定位点位的功能。
