华为多路由器静态路由配置【百科全说】

实验目的和预计达到的效果：测试在路由器配置静态路由表前后，链路的通断情况。了解静态路由表的作用和机制。

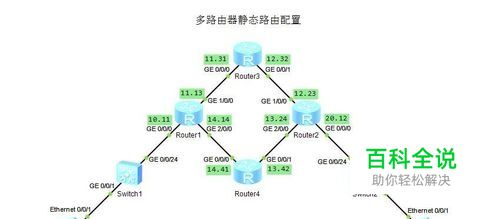

拓扑结构说明：

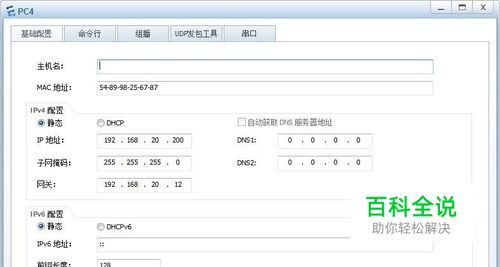

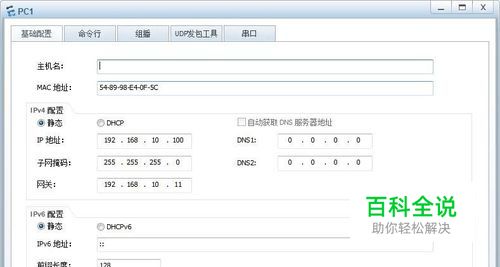

①、PC1 设置静态 IP 地址 192.168.10.100；PC4 配置静态 IP 地址 192.168.20.200。
②、Switch1 和 Switch2 作为接入交换机。不需要进行配置。
③、路由器 Router1、Router2、Router3 和 Router4 组成一个环形路由阵列。用来测试当静态路由配置完成以后，数据路由的选择情况
实验平台搭建：
①、按照拓扑结构图所示，摆放好设备，并使用直连线连接好各个设备。
②、设置好 PC1、PC2 的 IP 地址，网关分别指向 Router1、Router2 的 GigabitEthernet0/0/0 的端口地址。
③、路由器 Router1、Router2、Router3 和 Router4 每台路由器均插入 2 块 1 端口-GE COMBO WAN接口卡。用于路由器之间的对连。

设备配置清单：

01

Router1 的配置清单： <Huawei> system-view [Huawei]sysname Router1 [Router1]interface GigabitEthernet0/0/0 [Router1-GigabitEthernet0/0/0]description To_Switch1 [Router1-GigabitEthernet0/0/0]ip address 192.168.10.11 255.255.255.0 [Router1-GigabitEthernet0/0/0]quit [Router1]interface GigabitEthernet1/0/0 [Router1-GigabitEthernet1/0/0]description To_Router3 [Router1-GigabitEthernet1/0/0]ip address 192.168.11.13 255.255.255.0 [Router1-GigabitEthernet1/0/0]quit [Router1]interface GigabitEthernet2/0/0 [Router1-GigabitEthernet2/0/0]description To_Router4 [Router1-GigabitEthernet2/0/0]ip address 192.168.14.14 255.255.255.0 [Router1-GigabitEthernet2/0/0]quit [Router1]ip route-static 192.168.20.0 255.255.255.0 GigabitEthernet1/0/0 192.168.11.31 [Router1]ip route-static 192.168.20.0 255.255.255.0 GigabitEthernet2/0/0 192.168.14.41
02

Router2 的配置清单： <Huawei> system-view [Huawei]sysname Router2 [Router2]interface GigabitEthernet0/0/0 [Router2-GigabitEthernet0/0/0]description To_Switch2 [Router2-GigabitEthernet0/0/0]ip address 192.168.20.12 255.255.255.0 [Router2-GigabitEthernet0/0/0]quit [Router2] interface GigabitEthernet1/0/0 [Router2-GigabitEthernet1/0/0]description To_Router3 [Router2-GigabitEthernet1/0/0]ip address 192.168.12.23 255.255.255.0 [Router2-GigabitEthernet1/0/0]quit [Router2] interface GigabitEthernet2/0/0 [Router2-GigabitEthernet2/0/0]description To_Router4 [Router2-GigabitEthernet2/0/0]ip address 192.168.13.24 255.255.255.0 [Router2-GigabitEthernet2/0/0]quit [Router2]ip route-static 192.168.10.0 255.255.255.0 GigabitEthernet1/0/0 192.168.12.32 [Router2]ip route-static 192.168.10.0 255.255.255.0 GigabitEthernet1/0/0 192.168.12.32
03

Router3 的配置清单： <Huawei> system-view [Huawei]sysname Router3 [Router3]interface GigabitEthernet0/0/0 [Router3-GigabitEthernet0/0/0]description To_Router1 [Router3-GigabitEthernet0/0/0]ip address 192.168.11.31 255.255.255.0 [Router3-GigabitEthernet0/0/0]quit [Router3] interface GigabitEthernet0/0/1 [Router3-GigabitEthernet0/0/1]description To_Router2 [Router3-GigabitEthernet0/0/1]ip address 192.168.12.32 255.255.255.0 [Router3-GigabitEthernet0/0/1]quit [Router3]ip route-static 192.168.10.0 255.255.255.0 GigabitEthernet0/0/0 192.168.11.13 [Router3]ip route-static 192.168.20.0 255.255.255.0 GigabitEthernet0/0/1 192.168.12.23
04

Router4 的配置清单： <Huawei> system-view [Huawei]sysname Router4 [Router4] interface GigabitEthernet0/0/0 [Router4-GigabitEthernet0/0/0]description To_Router1 [Router4-GigabitEthernet0/0/0]ip address 192.168.14.41 255.255.255.0 [Router4-GigabitEthernet0/0/0]quit [Router4]interface GigabitEthernet0/0/1 [Router4-GigabitEthernet0/0/1]description To_Router2 [Router4-GigabitEthernet0/0/1]ip address 192.168.13.42 255.255.255.0 [Router4-GigabitEthernet0/0/1]quit [Router4]ip route-static 192.168.10.0 255.255.255.0 GigabitEthernet0/0/0 192.168.14.14 [Router4]ip route-static 192.168.20.0 255.255.255.0 GigabitEthernet0/0/1 192.168.13.24

模拟测试：

01

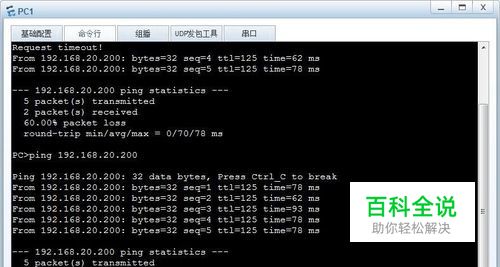

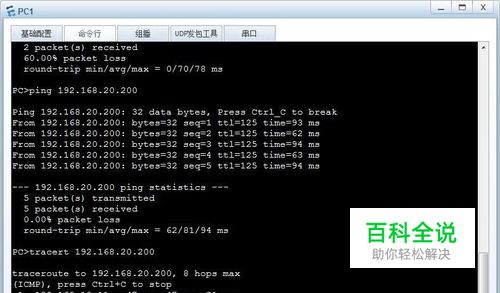

①、进行 PC1 到 PC2 的连通测试可知PC1 至 PC2 已经成功连通。
02

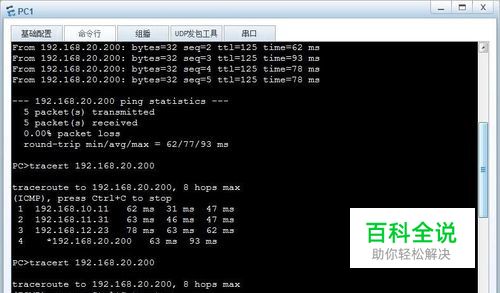

跟踪 PC1 到 PC2 的路由路径得到PC1至PC2的路由路径是：PC1→Router1→Router3→Router2→PC2。
03

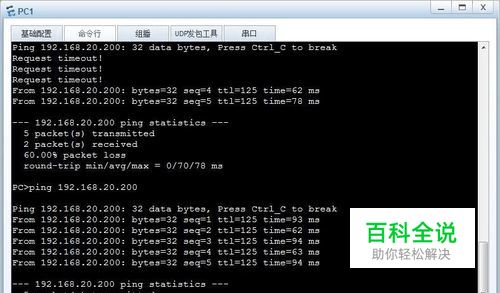

假定 Router3 和 Router4 之间，有一台路由器发生故障（如：Router3 发生宕机、掉电等），进行 PC1 到 PC2 的连通测试 PC1至PC2仍然成功连通；但是PC1至PC2的路由路径发生了改变：PC1→Router1→Router4→Router2→PC2。
04

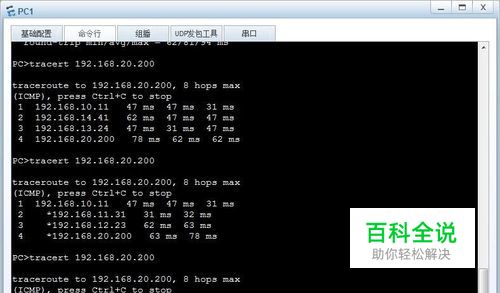

假定 Router3 在故障排除之后，重新开机上线，那么跟踪 PC1 至 PC2 路由路径。 PC1至PC2的路由路径发生了改变：PC1→Router1→Router3→Router2→PC2；恢复到故障前的路由路径。
05

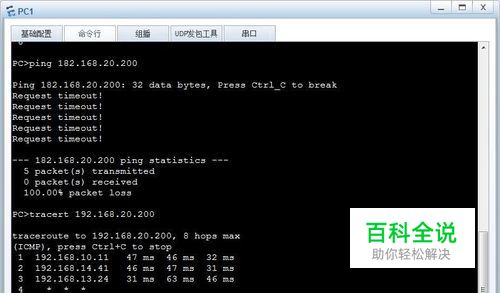

假定当前路由路径为：PC1→Router1→Router3→Router2→PC2，当Router3与Router1之间的线路发生故障时，进行PC1到PC2的连通测试、并跟踪路由路径此时，PC1至PC2是不能连通的。从跟踪路由路径的数据可以看出，当前路由路径为：PC1→Router1→Router4→Router2→PC2，而PC2的应答数据的路由路径则为：PC2→Router2→Router3，因而无法达到PC1。造成链路中断。
