proe5.0工程图教程：[4]怎么标注尺寸
proe5.0工程图画好基本的框架以后，就是需要标注尺寸了。尺寸有基本尺寸，也有圆的直径标识，也有公差标注。那么proe5.0的2d中怎么标注尺寸呢？

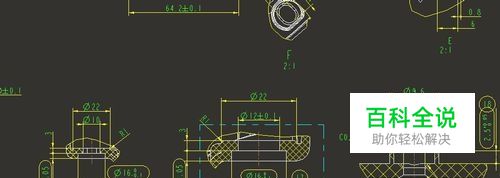

标注直线（两点）或者基本尺寸
- 01

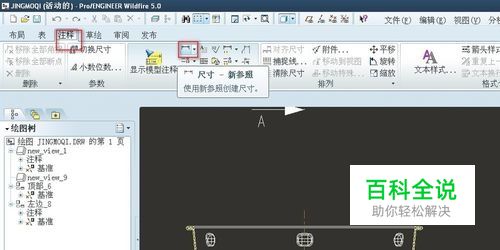

切换到“注释”界面，然后选择“尺寸”图标。
- 02

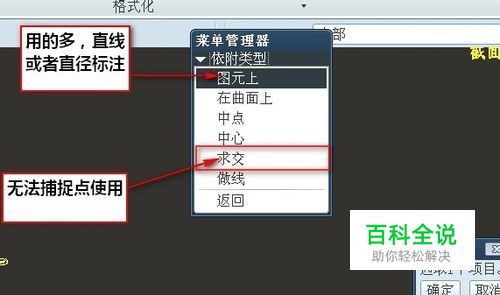

弹出对话框，用的最多而且实用价值高的就是图元和求交。图元可以说可以标注80~90%的尺寸，如果无法确认交点，可以用求交确认位置。
- 03

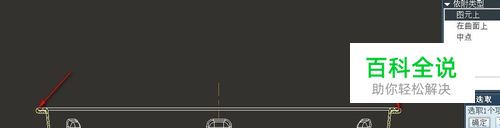

鼠标左键选择2个点
- 04

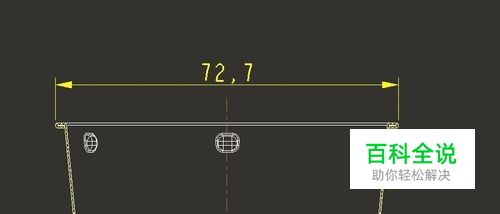

鼠标中键在空白处点击下，选择“水平”。有时候如果是直接是两条直线，就不会有这个对话框，直接标注就行。
怎么标注圆的直径
- 01
前面的选择跟直线或者两点之间的标注是一样的。
- 02

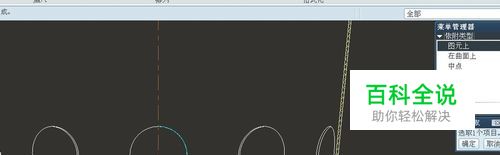

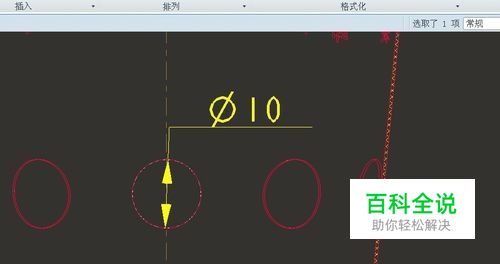

这一步比较关键。就是需要选择圆后 鼠标左键双击，鼠标中键空白处点击就行。
- 03

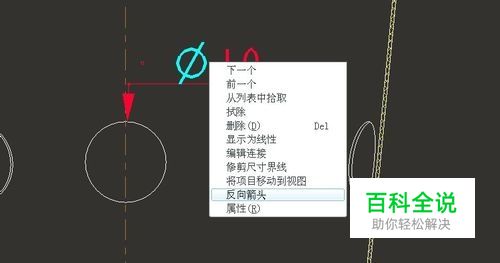

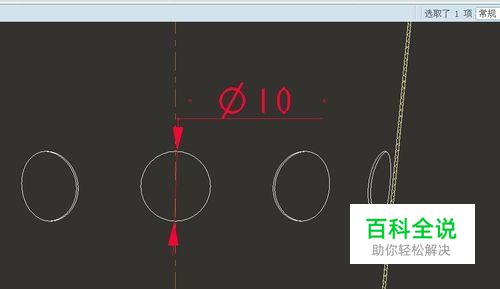

可以更换箭头的朝向。 右键长按，反向箭头。 再右键长按-反向箭头。就可以切换到外面了。
