UG如何组装零件并绘制装配图
该为大家分享一篇UG如何组装零件并绘制装配图的教程。
操作方法
- 01

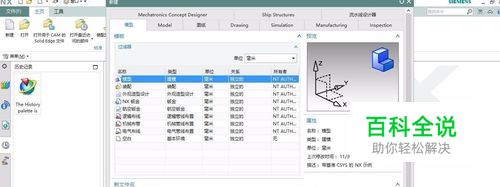

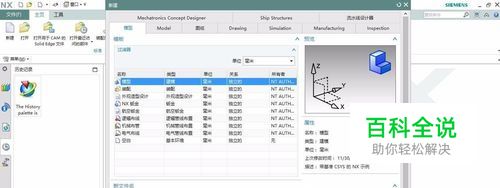

双击或者右键打开UG10.0软件，该经验以10.0版本为例，其他版本的方法与该教程基本相同。新建一个模型文件，默认路径名称也可以的，点击OK进入建模环境中。
- 02

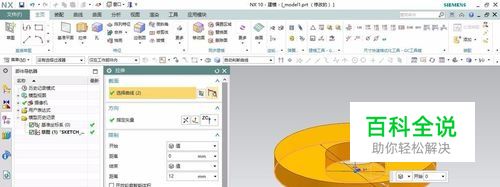

该经验将举例子绘制零件并装配，在model-1文件先绘制一个圆盘，圆盘上打孔，将与轴承的外径配合。点击拉伸命令，绘制草图，内径为37，外径为100的圆，拉伸高度为12，完成圆盘的绘制。保存退出。
- 03

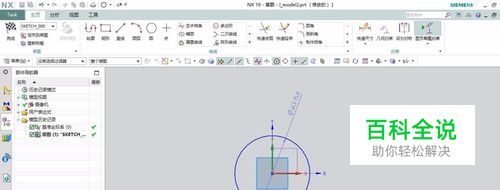

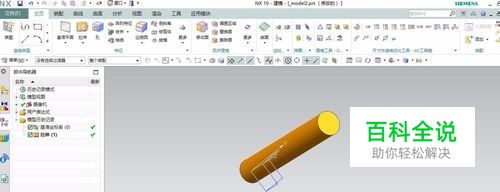

根据步骤2的方法，新建一个零件，名称为modle-2，绘制一根圆轴，点击拉伸命令，绘制草图，绘制一个直径为15圆，然后拉伸高度为100，完成轴的绘制并保存退出。
- 04

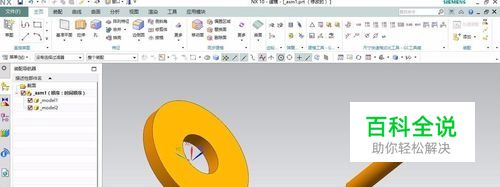

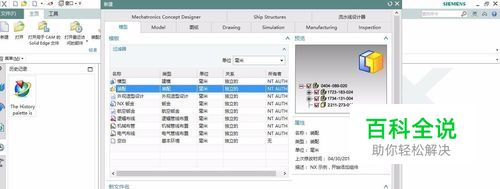

完成零件模型的绘制后，新建一个装配，默认名称为asm1，然后依次添加组件，即modle文件，然后使用移动组件的命令方法，对各个模型零件适当的调整一下位置，便于下一步的装配约束。
- 05

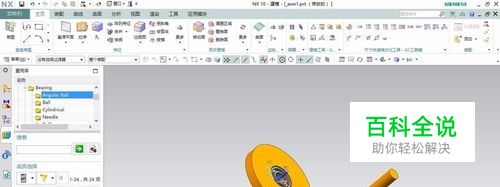

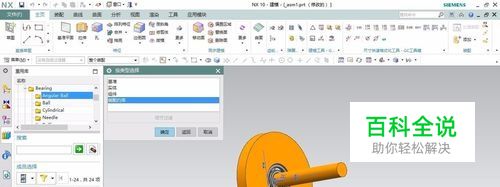

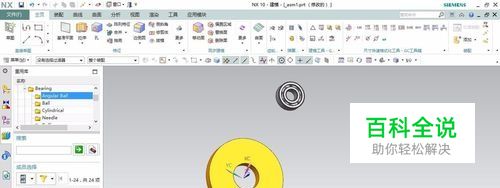

添加一个轴承，使用重用库的功能，调出轴承并修改其参数，具体方法可看我的经验 UG如何调用重用库绘制、装配零件并保存。
- 06
然后使用中心轴对称、首选接触或其他约束进行约束。点击装配约束，先选择中心轴选项，依次选择轴承、圆盘的轴心线，轴承会跑到圆盘那里，进行配合，在选择首选接触，依次选择轴承、圆盘的上表面，如下图所示。
- 07

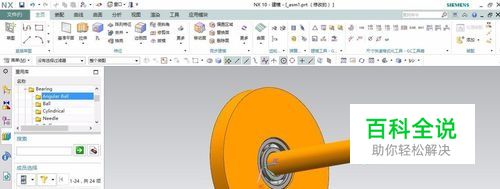

而轴也是同样的方法，根据步骤6，将圆轴约束到圆盘，方法一直，最终的效果图如下图所示（可使用ctrl+b隐藏装配约束线条），完成组装零件并绘制装配图。
