ipad4拆机教程
iPad4拆机详细步骤及图文解说:北京时间11月2日消息,据国外媒体报道,苹果日前发布了第四代10英寸iPad平板电脑iPad4,前三代iPad产品像一曲和谐的三部曲,而第四代iPad的发布让人有些感到突然和意外。拥有丰富的著名拆解网站ifixit针对其进行了拆解揭秘。
操作方法
- 01

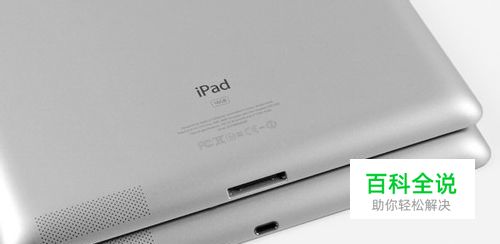

第三代和第四代iPad之间最大的不同是连接器,第三代仍采用30针基座接头,而第四代采用lightning连接器,iPad4有一个新的产品编号:A1458。
- 02

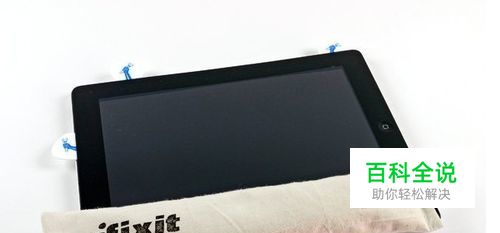

iPad4通过胶粘剂进行粘合,其分离面板过程异常痛苦,通过iOpener的加热升温,弱化了粘合剂的效果,降低拆解难度。
- 03

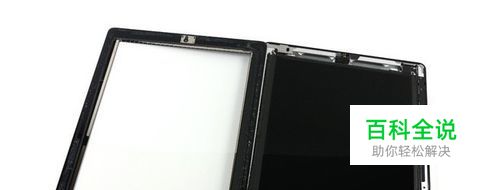

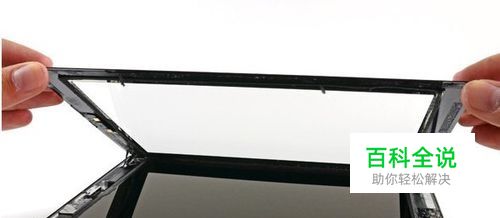

随着胶合剂问题的解决,ifixit顺利地打开了iPad4,不出所料,这一阶段iPad4的构造和上一代还没有什么区别。
- 04

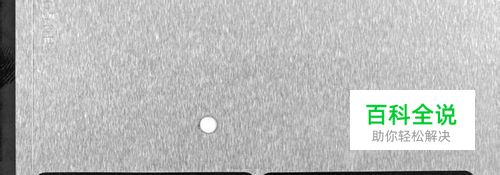

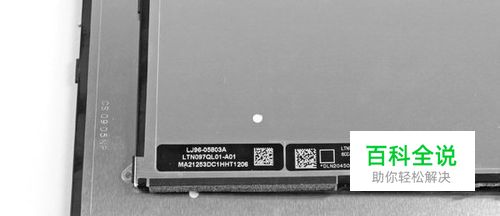

iPad3采用的是三星的显示屏,而在iPad4中,ifixit网站发现其液晶屏是由LG生产的,有报道称苹果正在努力摆脱三星作为其主要供应商,这意味着今后苹果的单个组件很可能依赖多个供应商。
- 05

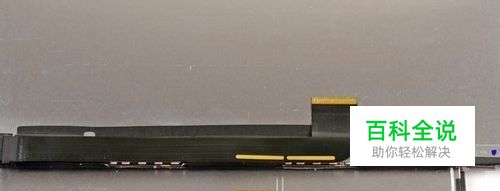

继续检查不同的LCD电缆,苹果利用不同颜色做出标记。
- 06

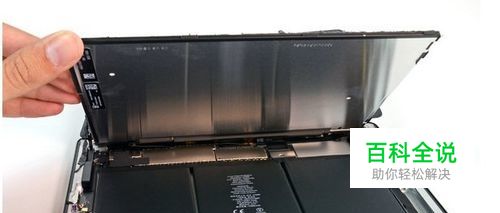

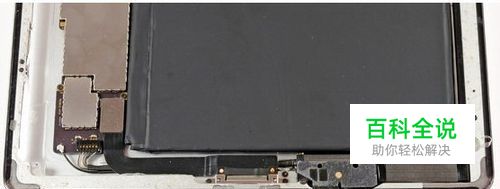

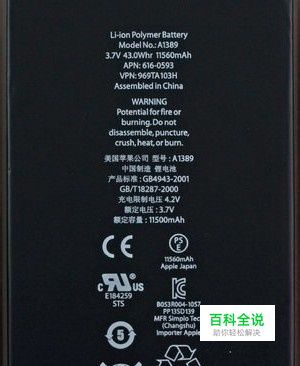

抬起LCD面板,我们最直观地看到ipad4的电池,它配置3.7V,43Whr的电池包,和iPad3一样,iPad4的电池也非常牢固地固定在后盖上。由于电池是消耗品,容易磨损,这给iPad以及其他苹果设备的拆解增添难度。
- 07

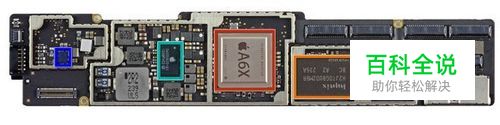

ifixit网站称,支撑iPad4的硬件大大改善: 红色:苹果A6X处理器 橙色:Hynixh2JtdG8UD2MBR16GBNAND闪存 黄色:苹果338S1116Cirrus逻辑音频编解码器 绿色:343S0622-A1DialogSemiPMIC 蓝色:苹果338S1077CirrusLogicClassD放大器 紫色:QVPTI261A9P2
- 08

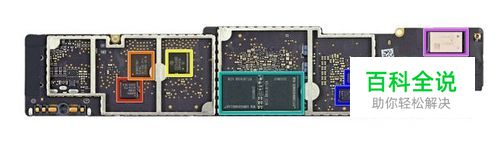

主板的背后,ifixit提供的拆解信息包括: 红色:BroadcomBCM5974触摸屏控制器 橙色:BroadcomBCM5973A1触摸屏控制器 黄色:德州仪器CD3240B0触摸屏线驱动程序 绿色:2x4GbElpidaLPDDR2=1GBDRAM单独包64位配置 蓝色:2xFairchildBCHAH/FDMC电压调节器/Reference 紫色:Murata339S0171BroadcomBCM4334WiFi模块
- 09
苹果iPad4没有利用lightning连接器节省下来的空间,我们希望它可以配置更大、更优质的扬声器,但其扬声器品质还不及iPadMini。
- 10

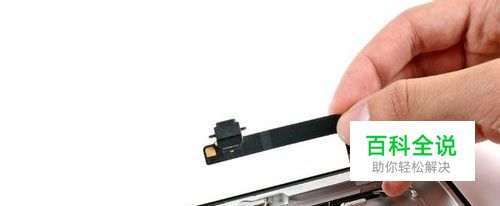

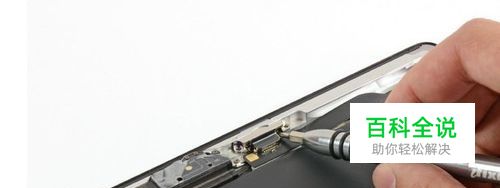

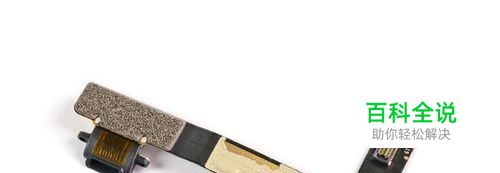

即使lightning连接器周围布满胶粘剂,使用54位DriverKit也能够非常快速的拆解。lightning连接器有自己的带状电缆,这意味着使用代替的连接器相当的便宜。
- 11

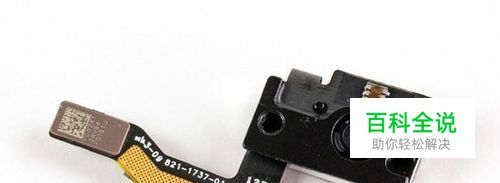

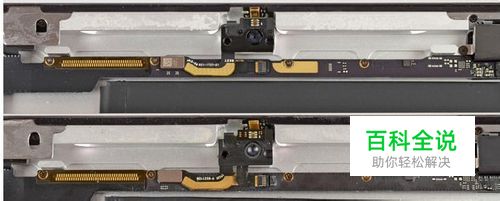

苹果ipad4配置120万像素前置Facetime高清摄像头,可以拍摄720p的高清视频,这是一个很大的改善。相比iPad3,这款相机实际上略厚4毫米,但它仍可放入相同的空间内。
- 12

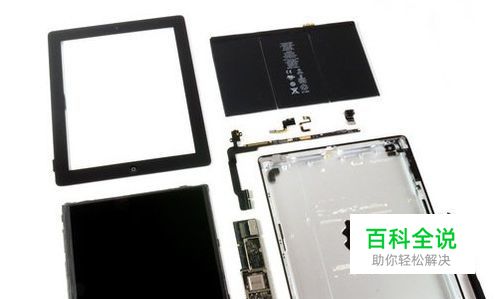

拆解完成,下面是iPad 4拆解全图。
