CAD中如何画弧形文字？
用CAD进行设计的时候，免不了遇到需要弧形文字的时候，那么CAD怎么造弧形文字呢？笔者以下图所示为例，给大家演示一下。
操作方法
- 01
打开CAD软件，新建一个空白文件，如下图所示
- 02

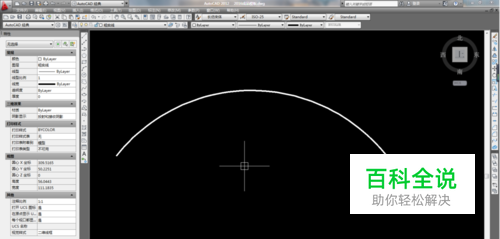

画一个圆弧，待会儿我们需要在这个圆弧上写字，字体成这个弧度。
- 03

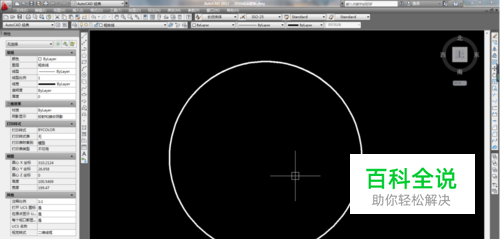

画一个辅助圆。这个辅助圆的圆心与之前的圆弧圆心重合，半径与圆弧的半径相同，效果如下图所示。
- 04

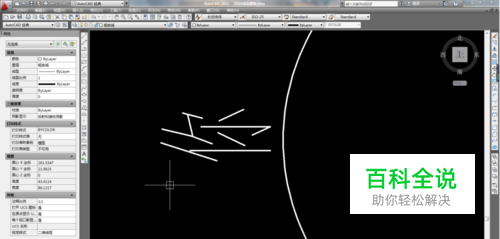

在如下图所示的位置创建一个文字“你”，“DT”或者“T”都可以。
- 05

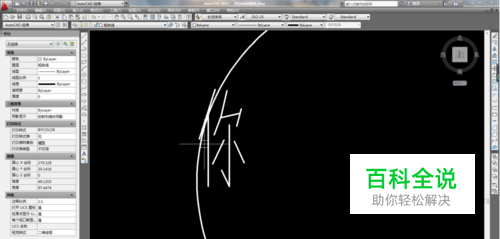

将文字旋转90°，并移动文字位置到合适地点，如下图所示。
- 06

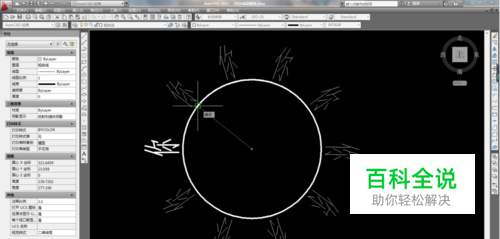

将“你”进行环形阵列（笔者用的AutoCAD2012版本又叫“极轴”）。 阵列的时候数量任选，笔者选择的是10个，角度可以如下图所示，选择到圆弧的左端点。
- 07

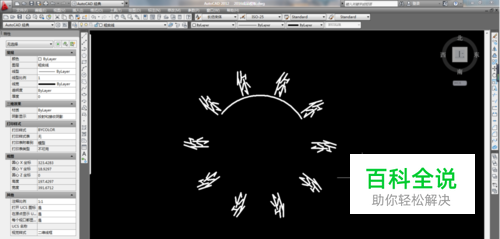

如下图所示，阵列结束，删除辅助圆，软件中只留下了圆弧和阵列的文字。
- 08

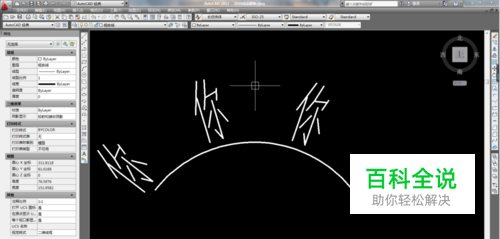

删除多余的文字，只留下圆弧上的四个文字。 说明一下，如果是2012版本的软件，那么极轴阵列之后默认的是关联的，如果想删除多余的文字，还需要用“x”功能，将它们“打散”。
- 09

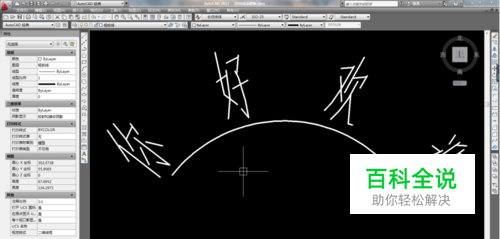

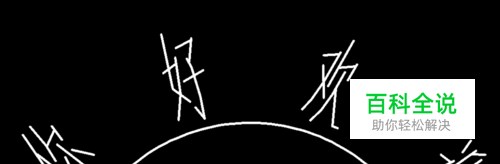

逐个逐个的将文字改成我们需要的就行了。
