EPLAN P8 批量添加线号具体步骤
个人认为在当前电气设计领域 ， EPLAN 是最佳的电气制图辅助制图软件， 功能相当强大。 电气制图我们经常用到线号编辑，那么在EPLAN中如何进行对导线线号的自动添加和编号呢，那接着我们就一起来看看。
操作方法

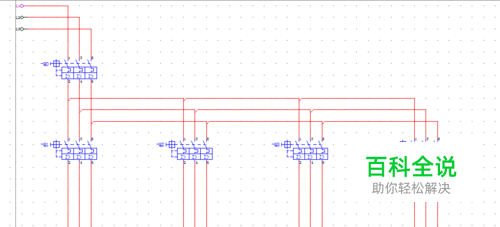

- 01

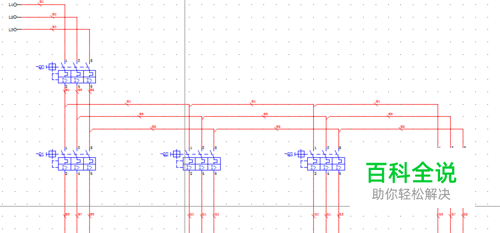

画一张类似的原理图， 或则几张都可以， EPLAN 可以对整个项目操作。
- 02
这一步很重要， 我们在左侧的窗口上一定要或则我们可以在任意一张图纸上 【 Ctrl+A 】 全选， 如果以上两步没做的话，编号菜单显示的是灰色， 没法编号， 至于为什么这样设计， 我个人觉得有点脑残。
- 03

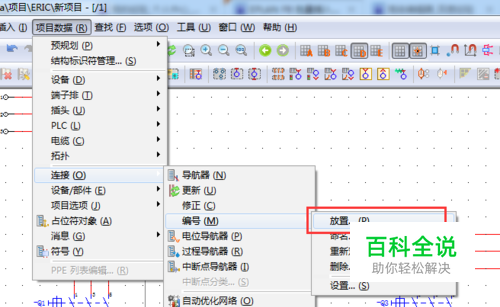

EPLAN 对线号的编写分两步， 一步是 【放置】线号的位置， 另一个是 【命名】， 放置 主要是要把显示的线号放在什么位置， 命名 就是如何对已经放置好的显示线号进行填充命名。如图 找到菜单 【放置】命令。

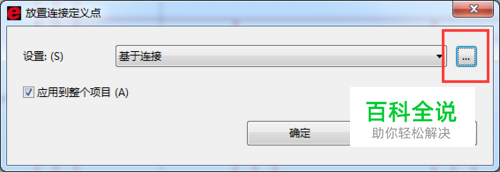

- 04
点击 图示按钮修改选项。

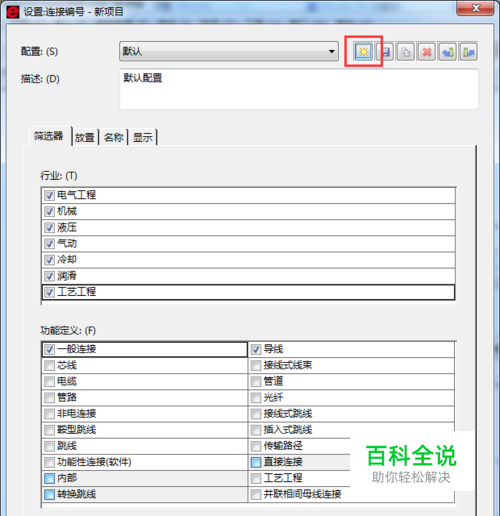

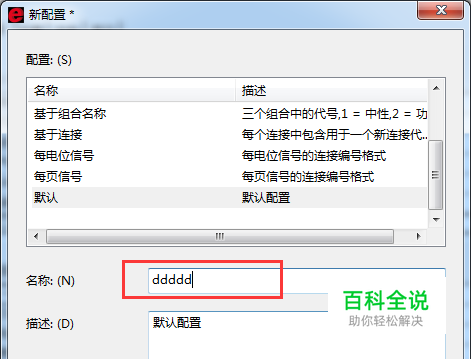

- 05
点击图示 【新建】 按钮， 我们新建一个【放置】和【命名】规则，内置的规则不是很好用， 一般我们过端子排线号不变， 但是内置的规则要么 过端子变号，要么就放置位置凌乱重复。所以我们还是新建一个自己的规则。
- 06

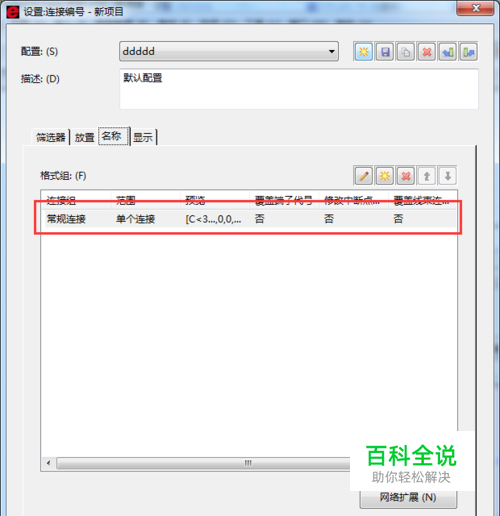

在如图【名称】一栏 找到 【常规连接】后【双击】。

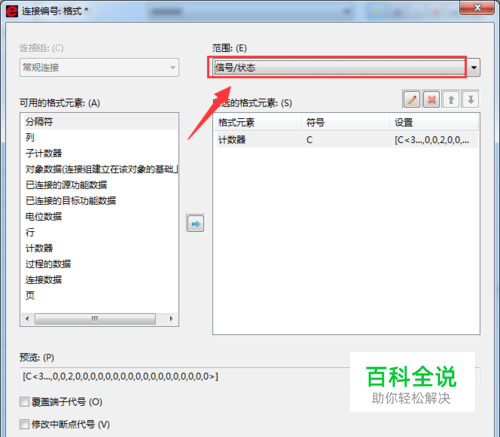

- 07
图示位置选择 【信号/状态】 。
- 08
在 【放置】 一栏，选择 【 每个连接一次 】 。

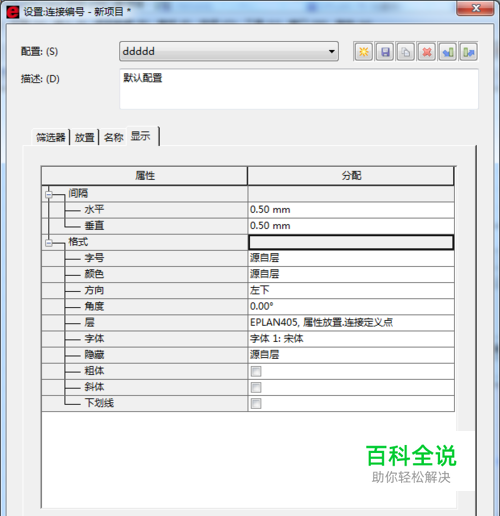

- 09
在现实 一栏我一般喜欢把位置调整到 0.5 ， 就是线号和线的相对位置间隔。结束这边的规则设置之后，点【确定】。

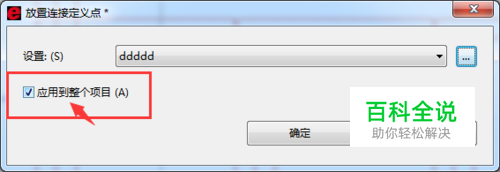

- 10
选中 图示的方框， 以应用到整个项目。点击【确定】

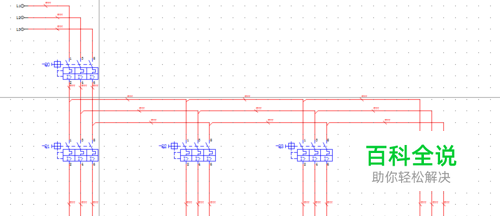

- 11

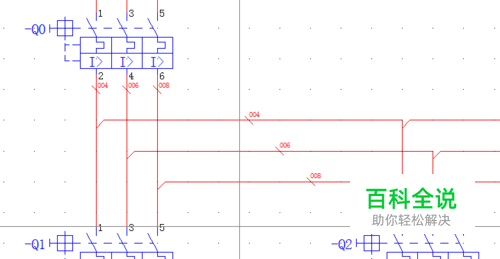

OK，这里我们看到，线号的位置已经放好了，但是线号都是【???】， 接着我们开始对这些位置上的 【？？？】 进行命名。
- 12

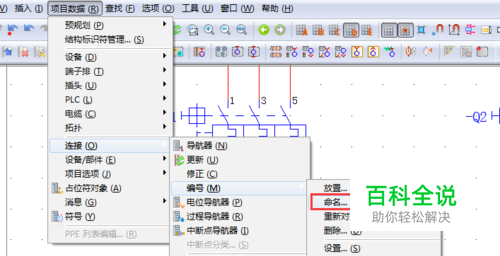

找到菜单栏的【命名】。
- 13

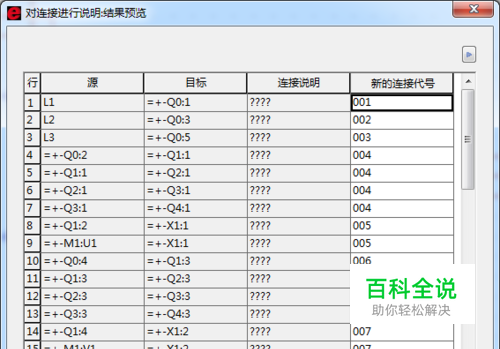

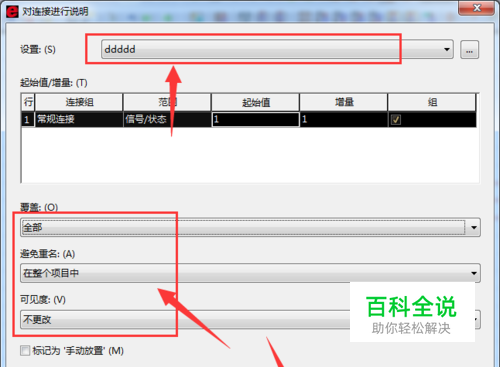

如图设置后 点击【确定】，会弹出 线号列表， 点击 【确定】。
- 14

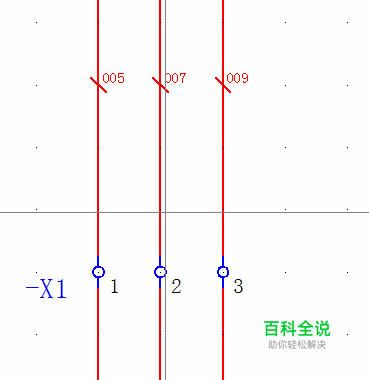

OK，所有工作完成，我们可以看掉线号已经被完美填充， 过端子的线号也没有发生变化，接着就可以通过人工手段进行微调，让线号看起来更加整齐，收工!
