如何用SolidWorks计算产品的体积质量表面积
SolidWorks在三维CAD软件中，由于它操作简单直观方便易学易用等特点，喜欢SW做设计的人越来越多，只要会操作windows就能入门SW。其实SW不光能3D设计作图，还能估算产品的质量体积，可以在产品设计阶段就能计算成本是非常实用的功能。
操作方法
- 01

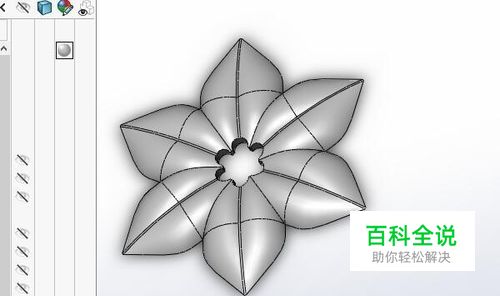

打开一个你想要估算的零件，并不是一定要成品才能估算，半成品也是没问题的，这样就能边设计边计算成本非常方便。
- 02

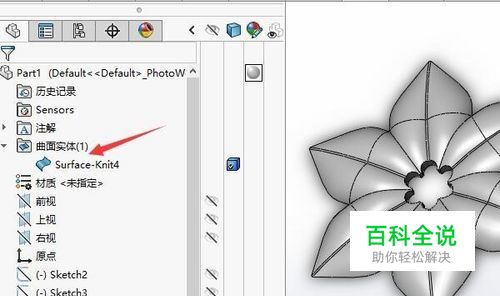

在左边“实体”那里点开查看产品是不是实体，是未封闭的一定要封闭。如果我们知识算面积不需要体积的，曲面实体也是可以的。如果是要计算体积一定要加厚为实心的实体。
- 03

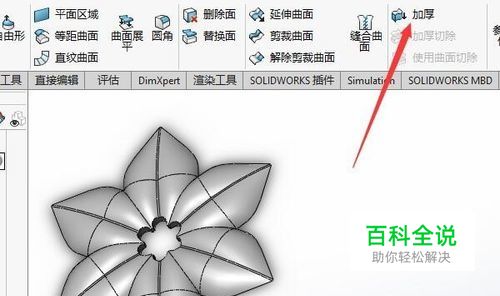

在“曲面”里找到“加厚”按钮，勾上“从封闭的体积生成实体”选项（只要零件确实是封闭的就能勾选，如果没有封闭就无法勾选），确定后就生成实体
- 04

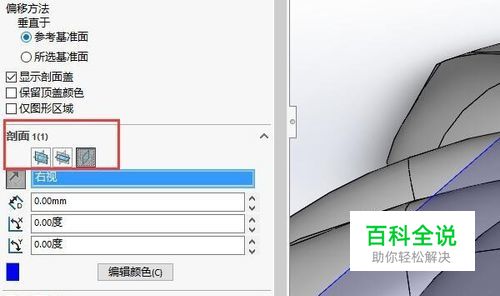

点击“剖面”视图，从各个角度查看实体是否有问题，因为万一有空心出现，面积就会加大，体积就会减小。
- 05

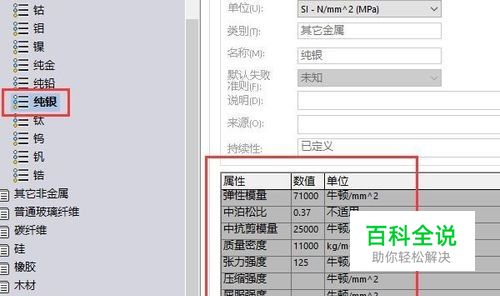

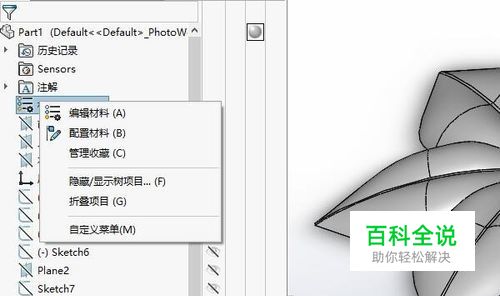

右键点击右边的“材质”按钮，选取我们产品将来需要做成的材质，因为材质种类非常多分类非常细，所以最好先了解下产品的材质再选择，才能进一步准确。点击“应用”再关闭
- 06

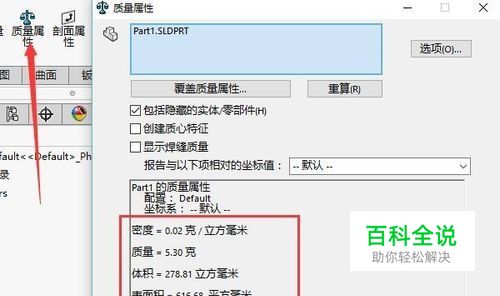

点击“评估”里的“质量属性”按钮，就可以看到产品的密度表面积体积质量等数据了，是不是很方便呢。
- 07

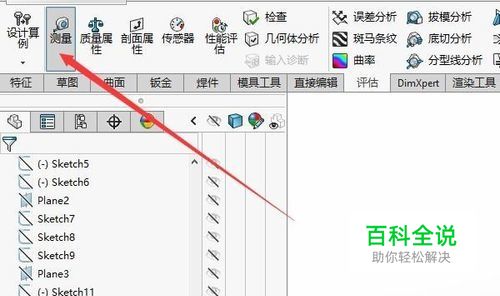

还可以选取需要计算的面的面积，点击“测量”按钮。选取需要计算的面，每点一个都会即时显示总面积
