solidworks怎么画焊缝

详细介绍怎么用solidworks绘制零件焊缝

操作方法

  • 01

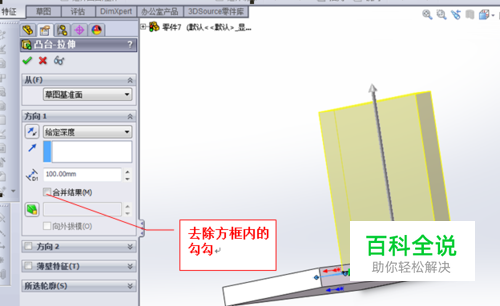

    绘制零件，注意有焊缝位置的拉伸，需要将合并结果前的勾勾去掉

  • 02

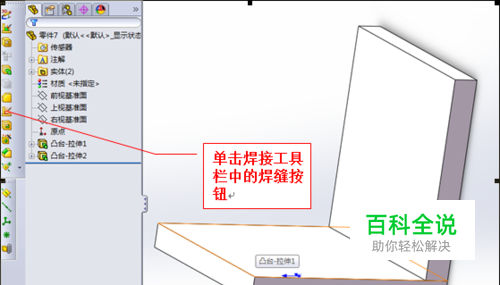

    单击焊接工具栏中的焊缝（如果没有可以焊接工具栏，可以在菜单栏中右击，找到焊接工具栏）

  • 03

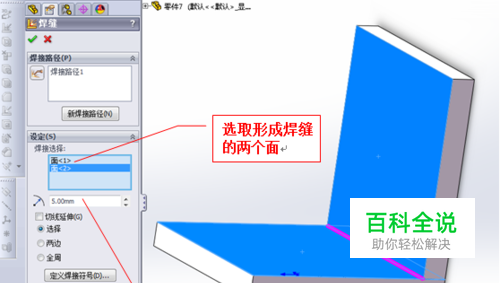

    选取形成焊缝的两个面，输入焊缝厚度，然后确定
