arduino板 8*8点阵接线图

arduino板是近几年新兴起的硬件开发板，为有兴趣的人提供学习的就会

操作方法

  • 01

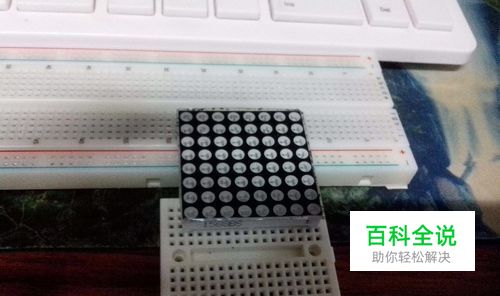

    把两块面包板并一起，因为一张不够大，并好后把8*8的LED点阵插上去，有数字的一面面对自己并且有数字的一边靠近自己的左手，如图所示

  • 02

    LED8*8点阵有16个接线脚从有数字的左边开始逆时针数1到16,    1→13 ，  2→12 , 3→11 , 4→10 , 5→A2  ,6→A3,  7→A4 , 8→A5 , 9→2  , 10→3 , 11→4   ,12→5   ,   13→6 , 14→7  ,15→8 , 16→9 前面的是arduino板上的引脚号后面的是LED上的16个引脚号
