教大家认识犀牛Rhino5.0中圆的绘制工具集命令

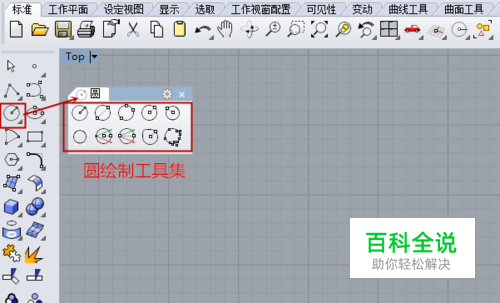

犀牛Rhinoceros中提供了多种方式创建圆，例如，可以根据圆心和半径、圆心和直径、一条直径上两点、圆周上的3点以及2条公面曲线的正切点和半径等具体条件绘制圆。下面介绍一下圆的绘制工具集命令的用法，圆的绘制工具集命令如图1所示。
操作方法
- 01

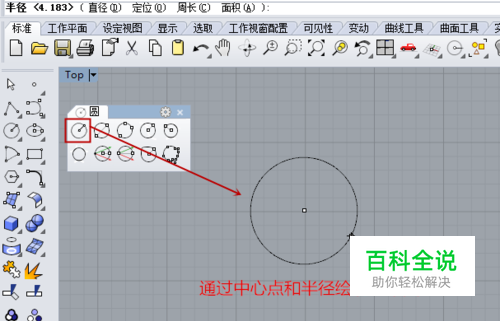

（Cirle），用于通过中心点和半径绘制一个圆，操作方式为：点击该按钮后，在操作视窗内选取圆中心点和半径（或在命令行输入半径长度）建立圆。如图2所示。
- 02

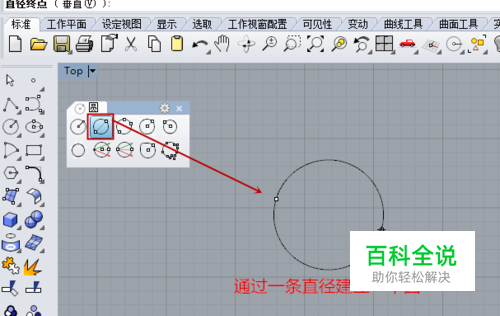

（Cirle（Diameter）），用于通过一条直径建立一个圆，操作方式为：单击该按钮后，在操作视窗选取一条直径建立圆。如图3所示。
- 03

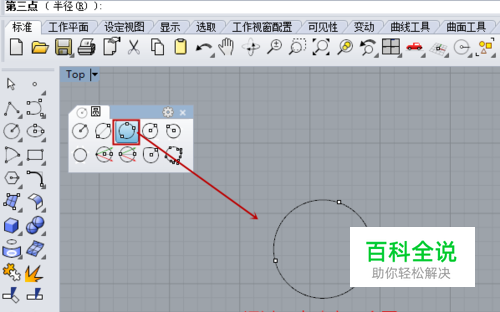

（Cirle（3Point）），用于通过三点建立一个圆，操作方式为：单击该按钮后，在操作视窗选取三个点建立圆。如图4所示。
- 04

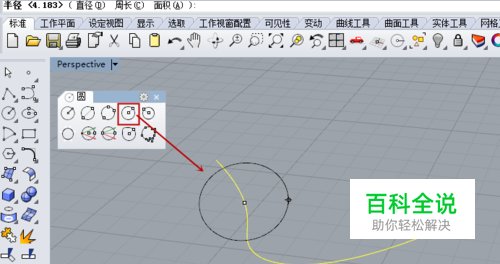

（Cirle（AroundCurve）），用于通过环绕某根曲线上某点建立与此曲线垂直的一个圆，操作方式为：单击该按钮后，在操作视窗内逝去一条曲线，然后确定以曲线上某点作为圆心，在操作视窗内指定半径（或在命令行输入半径长度）绘制一个圆。如图5所示。
- 05

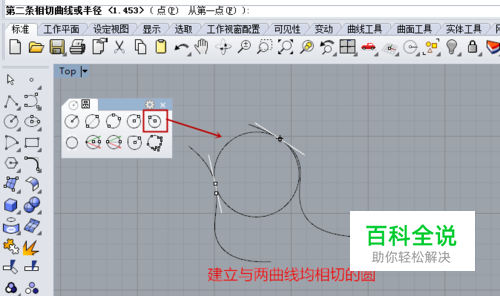

（Cirle（Tangent，pause）），用于得到与两条曲线对象相切，根据半径建立同一个圆，操作方式为：先选取第一条曲线，再选取第二条曲线，然后输入半径，可以建立与两条曲线公切的圆。如图6所示。
- 06

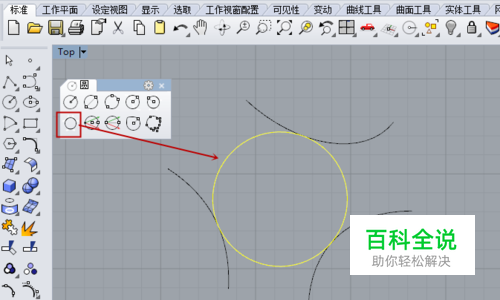

（Cirle（Tangent）），用于得到与数条曲线对象公切的一个圆，操作方式为：依次选取三条曲线建立圆。如图7所示。
- 07

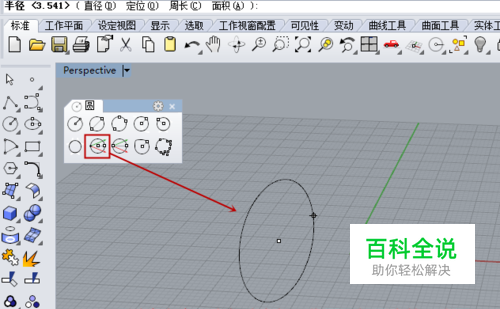

（Cirle（Vertical）），用于通过中心点和半径建立与工作平面相垂直的一个圆，操作方式为：选取操作视窗内一点为圆心，再选取半径，即可建立一个垂直于工作平面的圆。如图8所示。
- 08

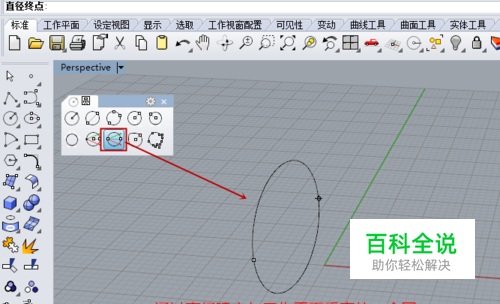

（Cirle（Vertical，Diameter）），用于通过直径建立与工作平面垂直的一个圆，操作方式为：选取屏幕上两点作为直径，即可建立一个垂直于工作平面的圆。如图9所示。
- 09

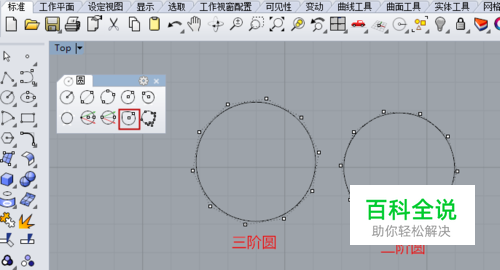

（Cirle（Deformable）），用于建立一个三阶圆。如图10所示。
- 10
（Cirle（FitPoints）），用于通过多点建立一个圆，操作方式为：选取多个点，然后可以得到一个与这些多个点位置平均的圆。如图11所示。
