ansys的合并(merge)命令如何使用?

ansys中merge命令使用非常广泛,在能用merge的情况下尽量少用布尔运算,这是作者的,可见merge命令有多么的重要。下面将结合图具体介绍。

操作方法

  • 01

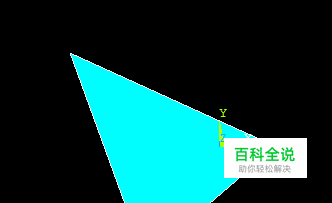

    根据图中所示的三角形,来说明如何使用merge命令,以及merge命令的具体含义。

  • 02

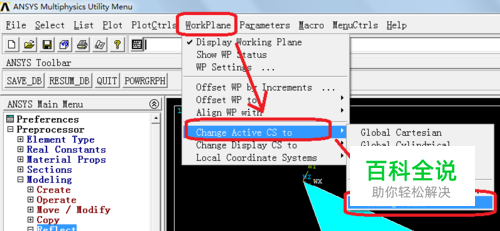

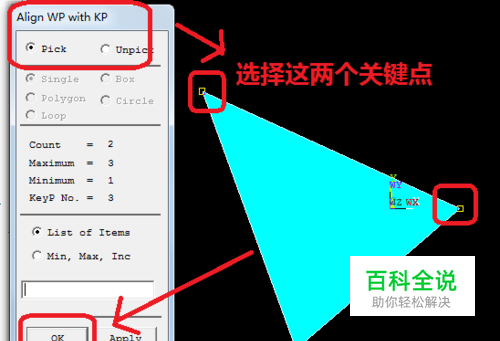

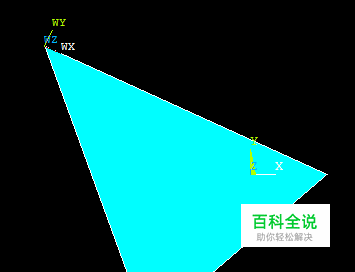

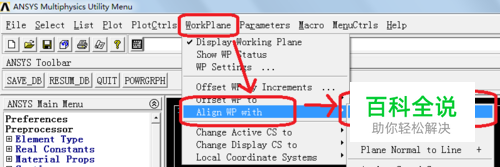

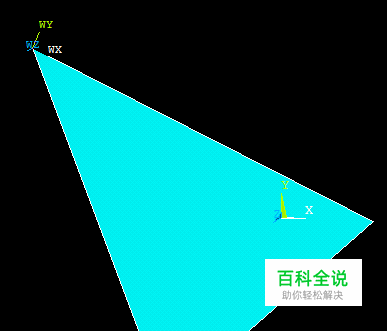

    按照图1和图2的步骤操作,将工作平面设定为与三角形面平行。效果如图4和5所示。

  • 03

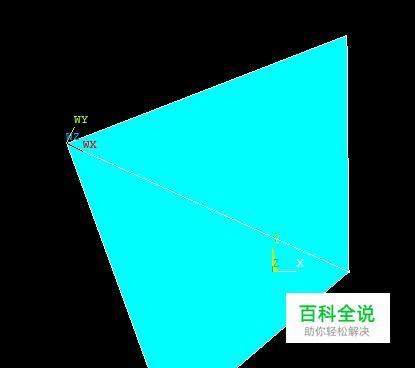

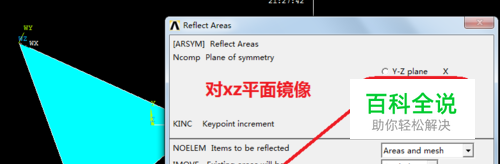

    按照图1、2和3的步骤进行操作,将三角形沿着上边镜像生成一个新的三角形。生成后的效果如4所示。

  • 04

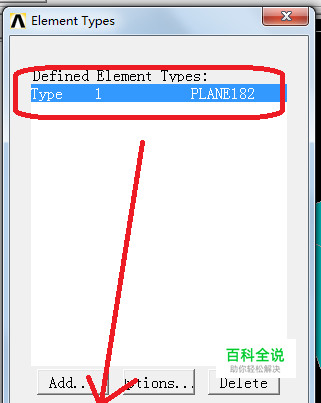

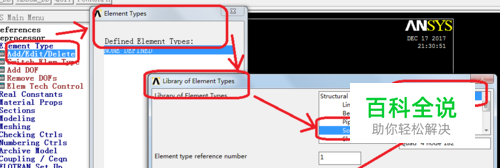

    按照下图所示的步骤定义一个plane182的单元类型。便于后面划分网格使用。

  • 05

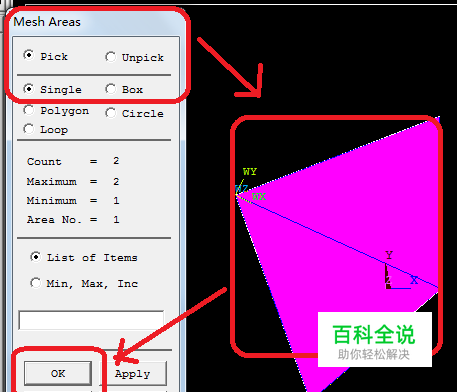

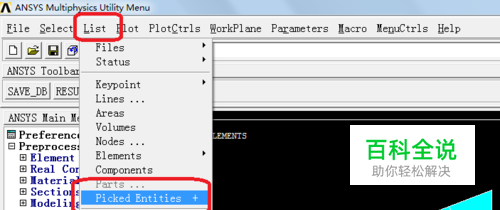

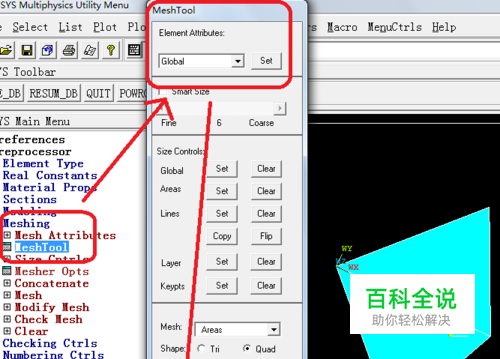

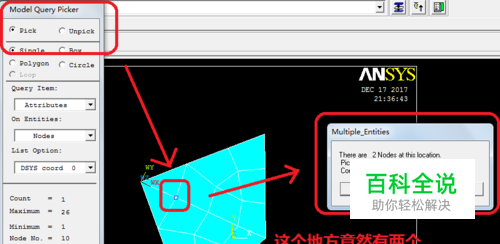

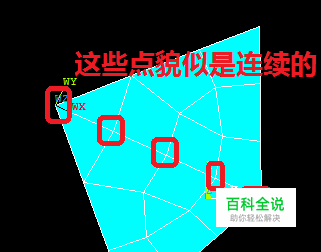

    按照下图所示的步骤进行划分网格,划分网格以后,通过查询窗口,我们选择了一个节点的位置,但这里实际上有两个重合的节点存在,因此出现了最后一幅图的提示,说明这里的网格视觉上是连续的,但是实际上是不连续的。

  • 06

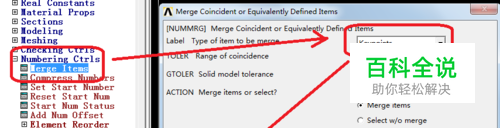

    按照图1所示的步骤进行合并,也就是merge关键点,生成的图在感官上看不出什么东西,我们下一步也对它划分网格。

  • 07

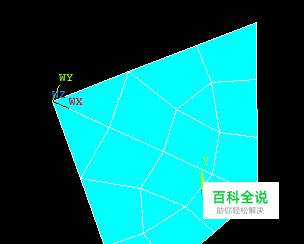

    划分网格步骤同前不再赘述。划分后的效果如图1,依然看不出什么端倪。

  • 08

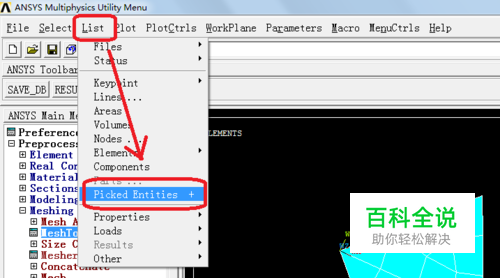

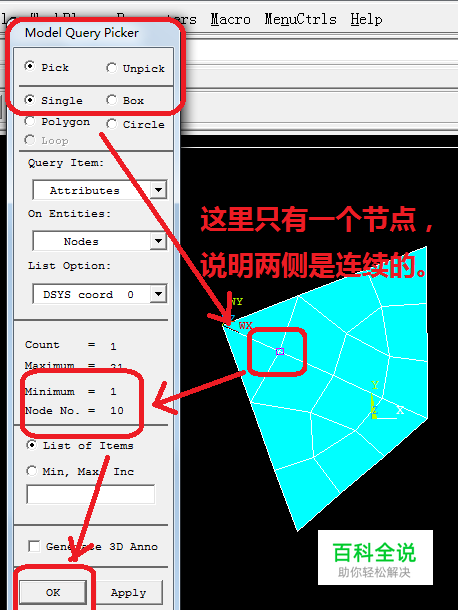

    同样的按照上面的步骤,查询某个位置处的节点,看到底有几个节点存在,从图2可见,此处仅一个节点存在。说明这次划分的网格是连续的,也就是说我们的merge命令起到了作用。
