.教你如何使用CAD连接EXCEL进行数据绘图

今天给大家要讲的东西是一个非常实用且好用的CAD借用EXCEL的数据进行绘图的办法。当然我们在这里需要用到CAD的宏下的VBA功能。

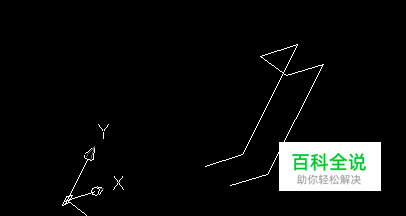

如图,今天就是要完成如何在CAD中画出如下图所示的坐标的图形。
当然如果学会了此种绘图的办法之后,还可以更改数据后进行更高级的绘图了。

步骤/方法

  • 01

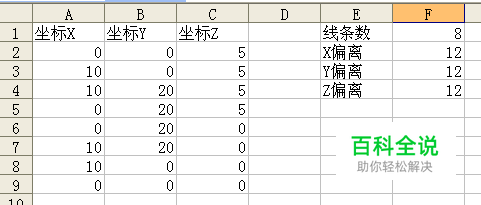

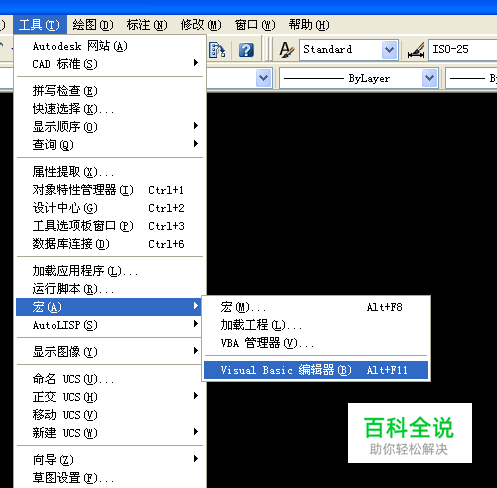

    打开CAD工具菜单下宏下的Visual Basic编辑器,新建一个模块,输入如下代码: Dim xlapp As Excel.Application Dim xlbook As Excel.workbook Dim xlsheet As Excel.worksheet Sub aa() '宏名 Set xlapp = CreateObject("excel.application") Set xlbook = xlapp.workbooks.Open("D:\cadvba\fzcp.xls") '打开的EXCEL路径 xlapp.Visible = False Set xlsheet = xlbook.worksheets("sj") '打开EXCEL中的工作表 i = xlsheet.Cells(1, 6) 'i为线条线数 m = xlsheet.Cells(2, 6) '这里表示第2行第6列 n = xlsheet.Cells(3, 6) t = xlsheet.Cells(4, 6) For p = 0 To i - 2 Step 1 p = p k1 = xlsheet.Cells(2 + p, 1) h1 = xlsheet.Cells(2 + p, 2) k3 = xlsheet.Cells(2 + p, 3) k2 = xlsheet.Cells(3 + p, 1) h2 = xlsheet.Cells(3 + p, 2) h3 = xlsheet.Cells(3 + p, 3) Dim 点 As AcadLine Dim 起点(2) As Double Dim 端点(2) As Double 起点(0) = k1 + m 起点(1) = h1 + n 起点(2) = k3 + t 端点(0) = k2 + m 端点(1) = h2 + n 端点(2) = h3 + t Set 点 = ThisDrawing.ModelSpace.AddLine(起点, 端点) Next xlbook.Close xlapp.Quit Set xlapp = Nothing End Sub

  • 02

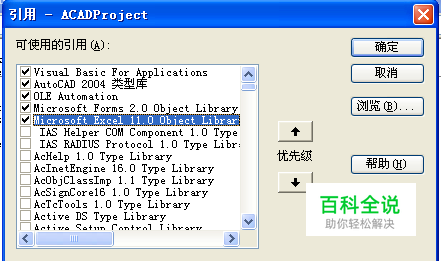

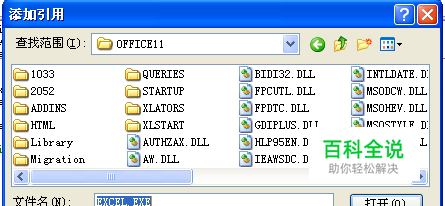

    同时打开编辑器的工具菜单下的引用,找到Microsoft Excel 11.0 Object Library,如果没有此项,可浏览打开EXCEL启动文件即可。 做好这几步之后就保存编辑内容,然后就可以关闭编辑器了。

  • 03

    返回CAD后按快捷键Alt+F8启动宏,然后启动名字为aa的那个宏,此时CAD上就会自动将图画好了。

  • 04

    以下是画弧所用的代码: Private Sub CommandButton1_Click() Dim curves(0 To 1) As AcadEntity Dim centerpoint(0 To 2) As Double Dim radius As Double Dim startangle As Double Dim endangle As Double centerpoint(0) = (圆心X坐标): centerpoint(1) = (圆心Y坐标): centerpoint(2) = (圆心Z坐标) '{圆心坐标} radius =(所画弧处圆的半径) '{半径} startangle = (所画弧起点弧度值) '角度/180*3.141592653 endangle = (所画弧终点弧度值) Set curves(0) = ThisDrawing.ModelSpace.AddArc(centerpoint, radius, startangle, endangle) End Sub

(0)
