CAD中的角度标注怎么使用？
在我们用CAD绘制工程图时，经常要对图形进行角度标注，下面就让小编来为大家介绍一下角度标注的具体操作方法吧。
操作方法
- 01

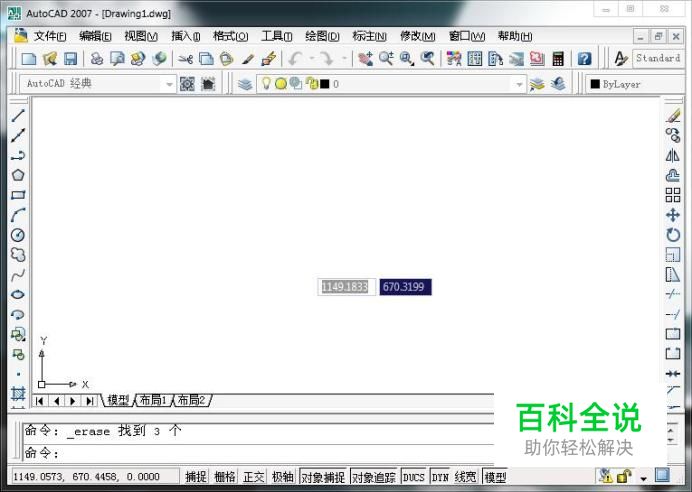

首先打开CAD软件，操作界面如图所示。
- 02

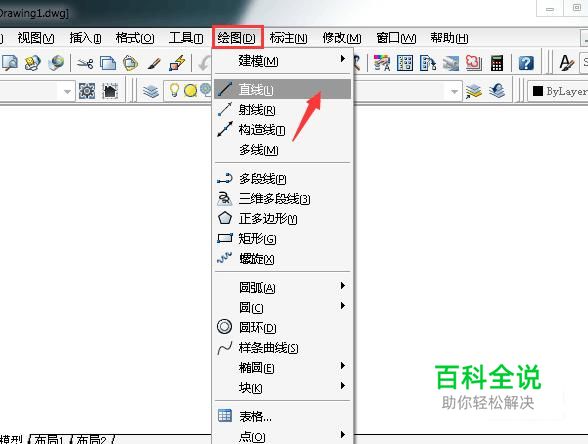

点击绘图工具栏中的“直线”，如图所示。
- 03

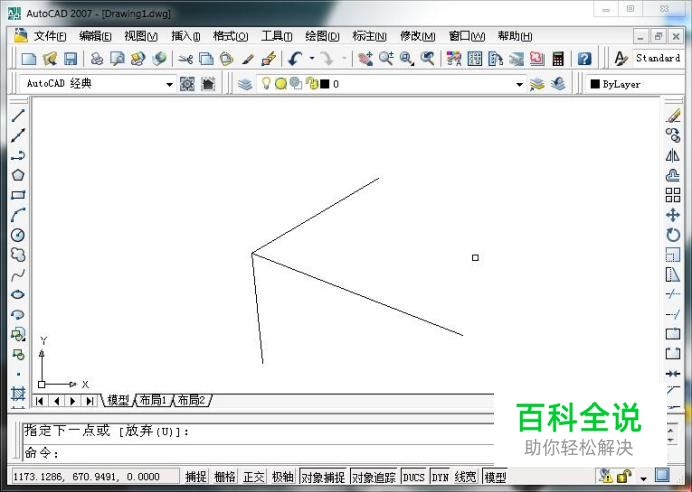

随后画出三条相交的直线，如图所示。
- 04

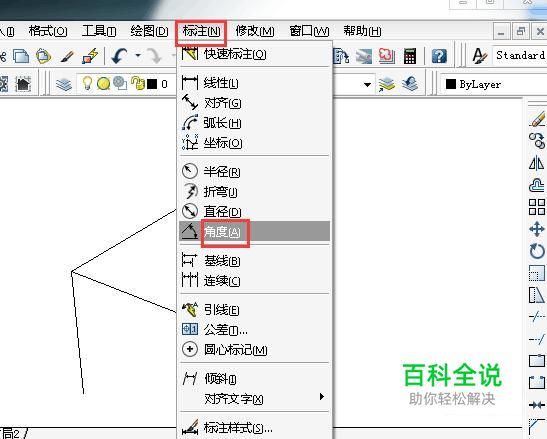

点击标注工具栏中的“角度”，如图所示。
- 05

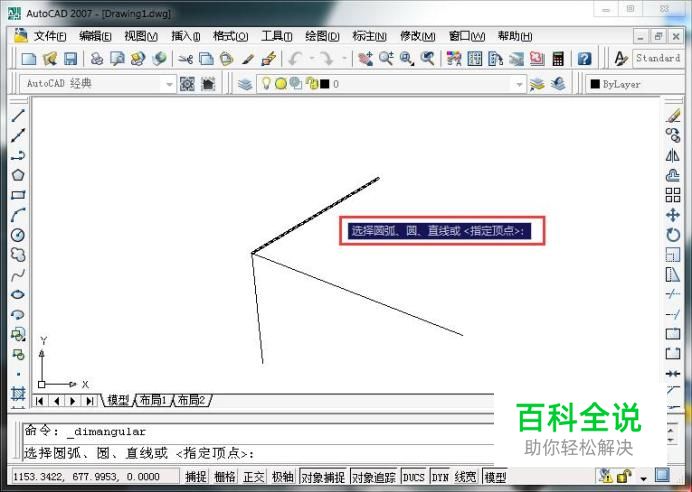

选择最上方的直线为角度标注的第一条直线，如图所示。
- 06

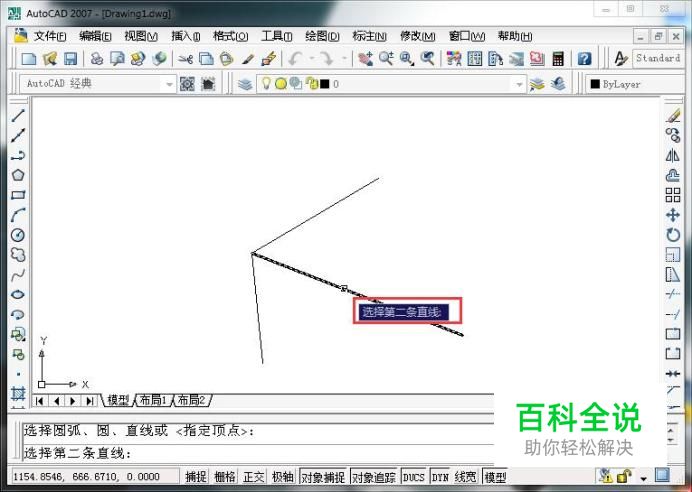

选择中间的直线为角度标注的第二条直线，如图所示。
- 07

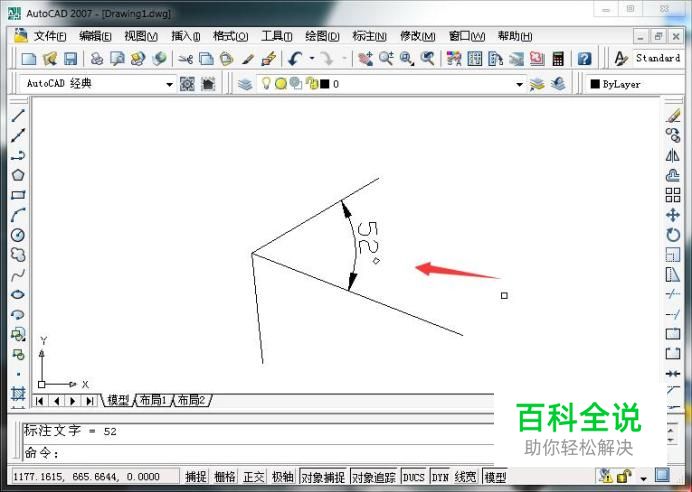

选择完角度标注的直线后，角度就标注出来了，如图所示。
操作方法2
- 01

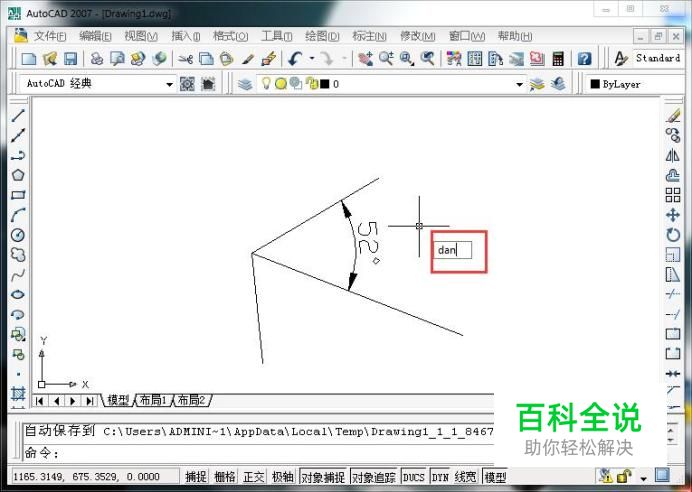

在键盘中输入“dan”，敲击回车键，执行角度标注命令，如图所示。
- 02
指定中间的直线为角度标注的第一条直线，如图所示。
- 03

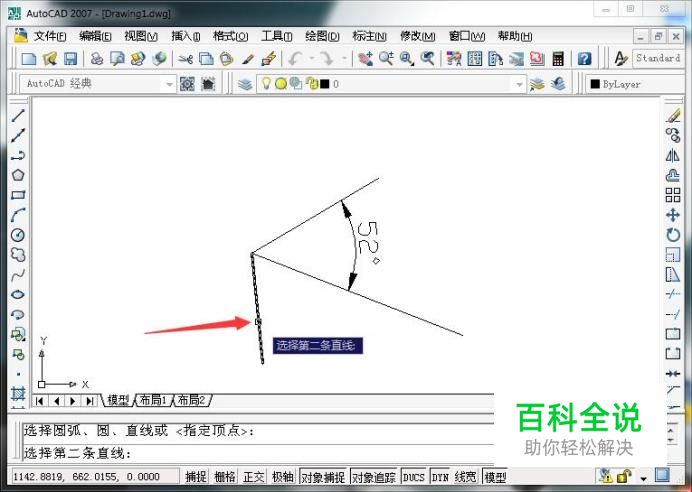

指定最下方的直线为角度标注的第二条直线，如图所示。
- 04

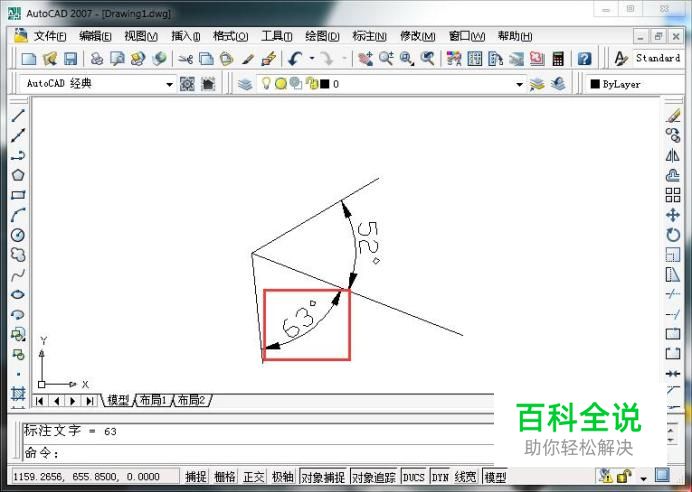

指定完角度标注的两条直线后，角度就标注出来了，如图所示。
