solidworks如何在圆柱面画螺纹孔
solidworks如何在圆柱面画螺纹孔
- 01
为方便演示,我先做好了一个圆柱体,如下图
- 02

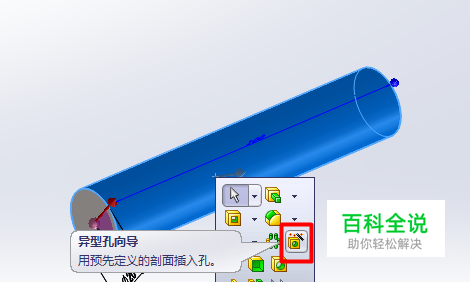

选中圆柱面,同时按下键盘“S”键,选择异型孔向导,如下图
- 03

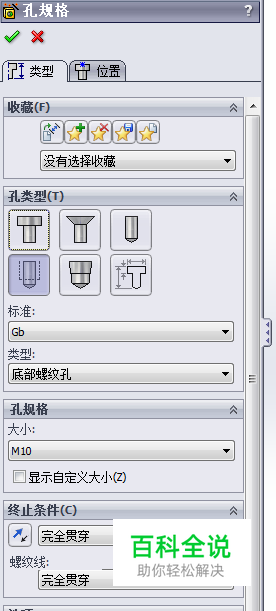

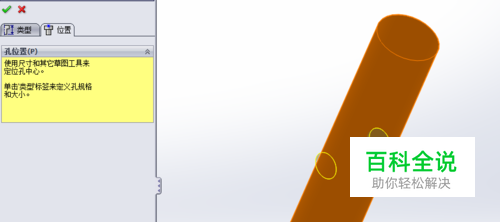

在异型孔向导中设置“类型”,类型设置后之后,鼠标左键单击“位置”按钮,然后在圆柱面上点击一下,如下图
- 04

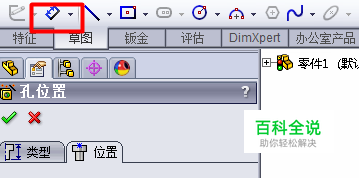

选择顶部“智能尺寸”标注,如下图,
- 05
选择圆心点与我们画的黑点,如下图
- 06

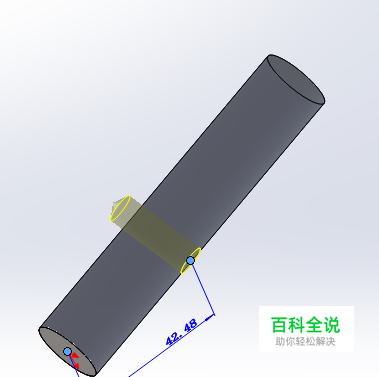

我们看到标注尺寸是斜着的,不是我们想要的尺寸标注,按键盘上的“Tab”键,进行切换,重复4-6的步骤,完成螺纹孔定位点的两个尺寸标注,使点完全定位,变为黑色,结果如下图。
- 07

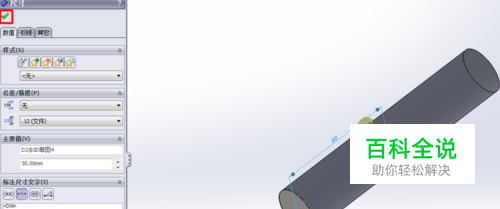

完成后,连续点左边,绿√按钮,如下图
- 08

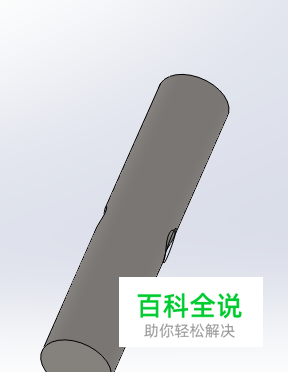

最终结果如下图,solidworks如何在圆柱面画螺纹孔的详细步骤介绍就是这样吧,很干货吧,自己操作练习下,有什么问题可以联系我,我们下次见!
