CAD中圆心标注命令的使用方法

我们在使用CAD绘制工程图时，经常要使用圆心标注命令，下面就让小编来为大家具体介绍一下CAD中圆心标注命令的使用方法吧，希望对大家有所帮助。

操作方法

  • 01

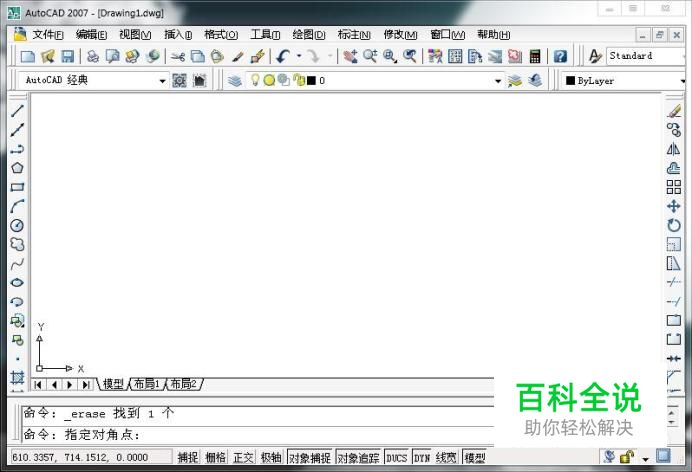

    首先打开CAD软件，操作界面如图所示。

  • 02

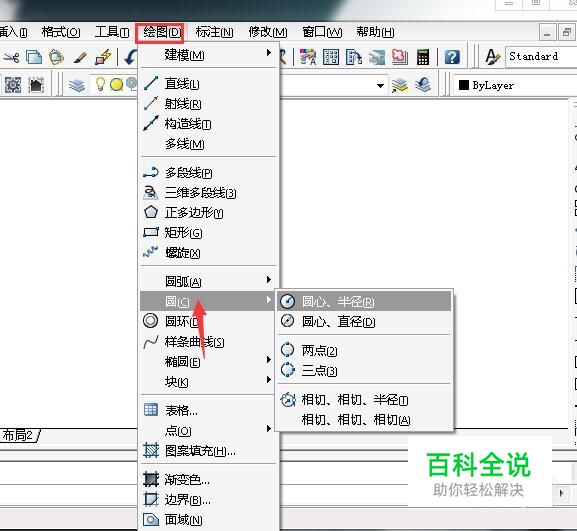

    点击绘图工具栏中的“圆”，如图所示。

  • 03

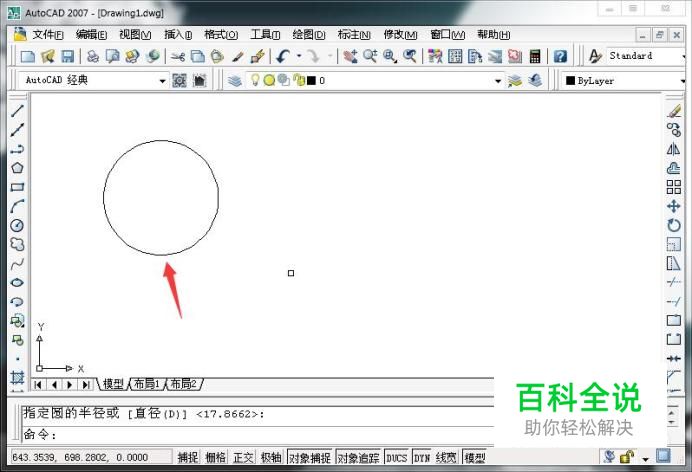

    随后在屏幕上画出一个大小适中的圆，如图所示。

  • 04

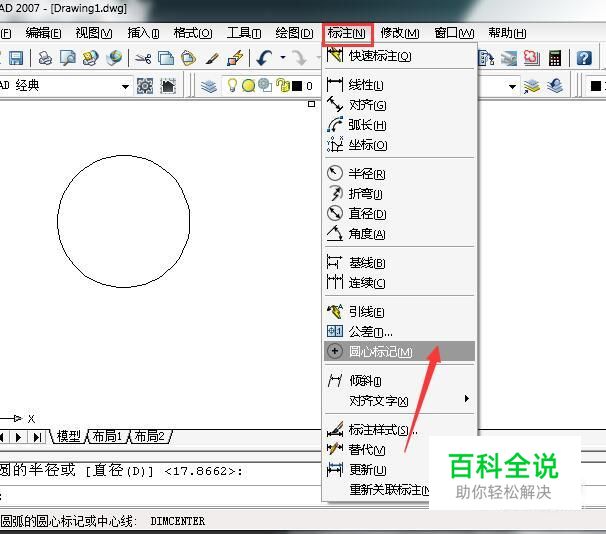

    点击标注工具栏中的“圆心标记”，如图所示。

  • 05

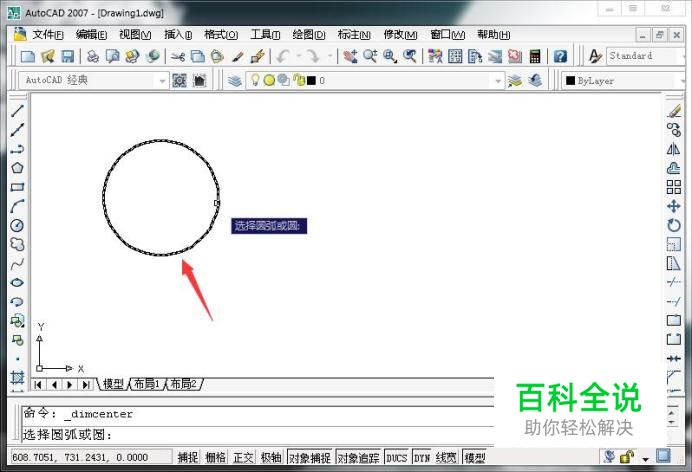

    然后选择圆为标注的对象，如图所示。

  • 06

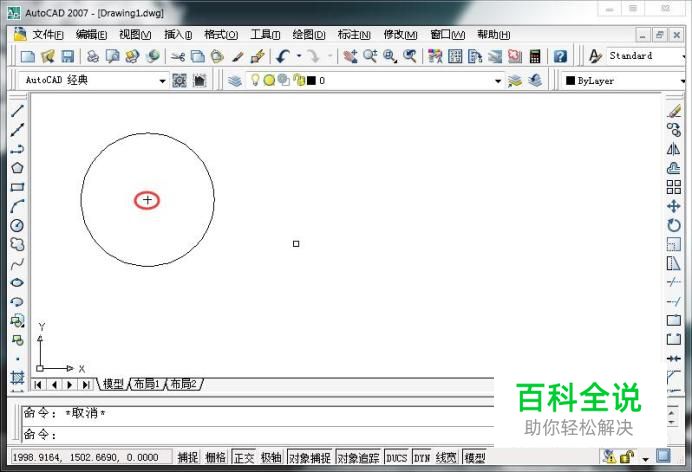

    选择完标注对象后，圆心就能标记出来了，如图所示。

  • 07

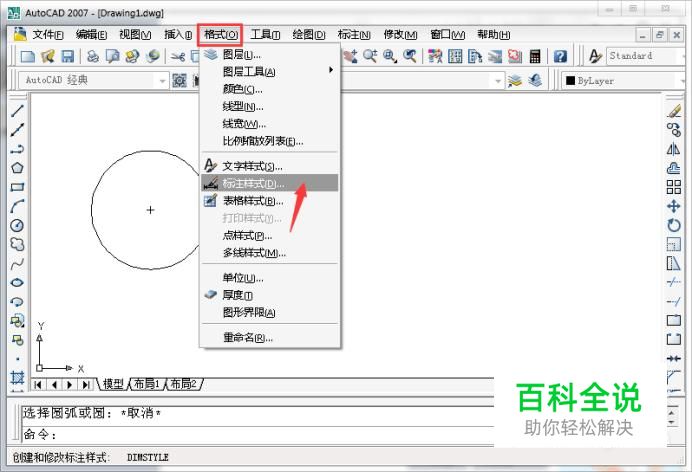

    如果觉得圆心标记的尺寸太小了，我们接下来可以这么做。 首先点击格式工具栏中的“标注样式”，如图所示。

  • 08

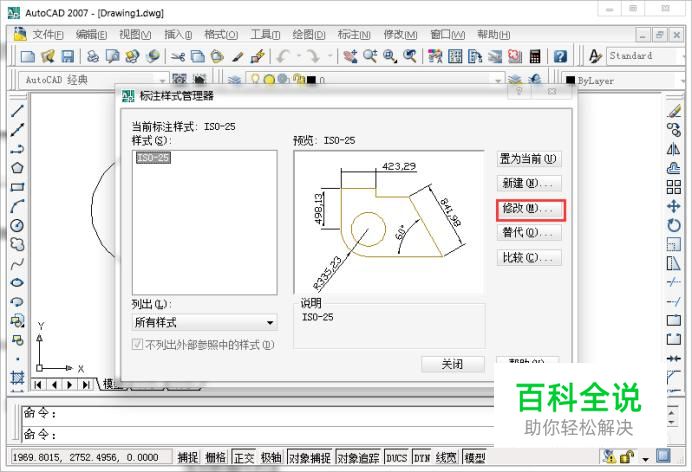

    然后点击界面右方的“修改”，如图所示。

  • 09

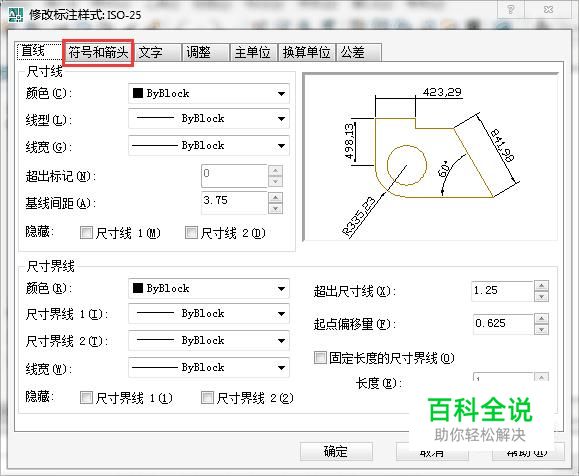

    随后点击修改界面中的“符号和箭头”，如图所示。

  • 10

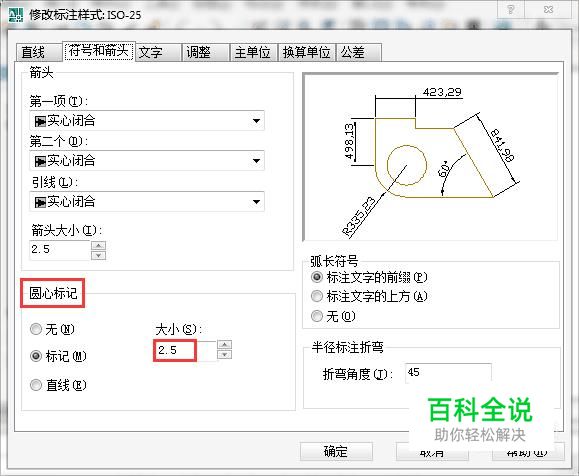

    我们可以看到界面下方圆心标记的默认大小是2.5，如图所示。

  • 11

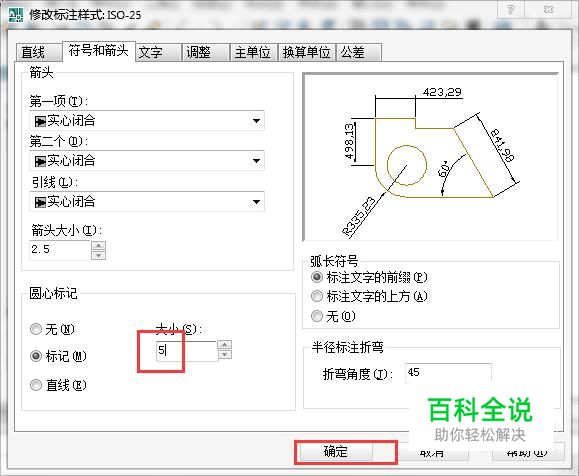

    最后根据自己的实际需要修改圆心标记的大小（例如修改为5），然后点击下方的“确定”进行保存，如图所示。

  • 12

    返回界面后我们就能够很明显的看到圆心标记变大了，如图所示。
