如何修改CAD中尺寸界线的颜色？

2024-03-18 05:13:36

CAD是一款很实用的计算机辅助绘图软件，不过有些小伙伴对于如何修改CAD中尺寸界线的颜色还不是很了解，下面就让小编来为大家介绍一下具体的操作方法吧。

操作方法

01

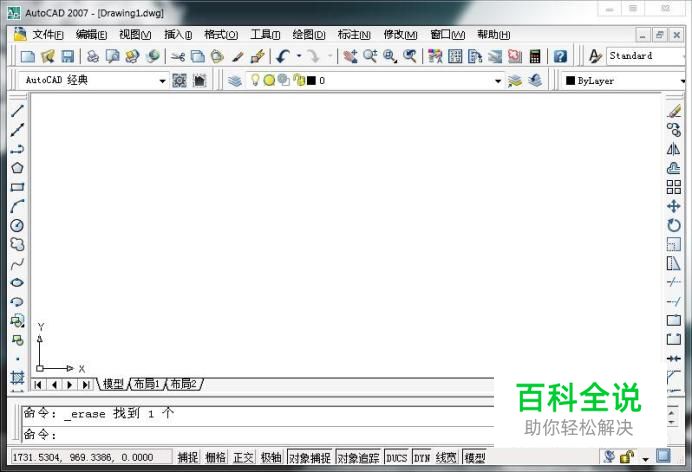

首先打开CAD软件，操作界面如图所示。
02

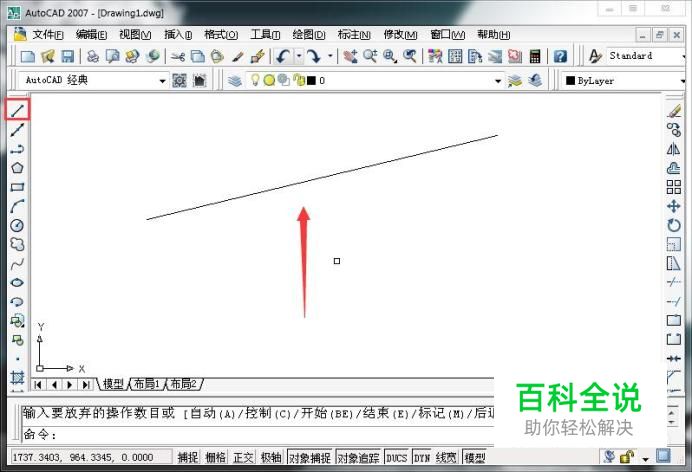

使用直线指令画出一条长度适中的线，如图所示。
03

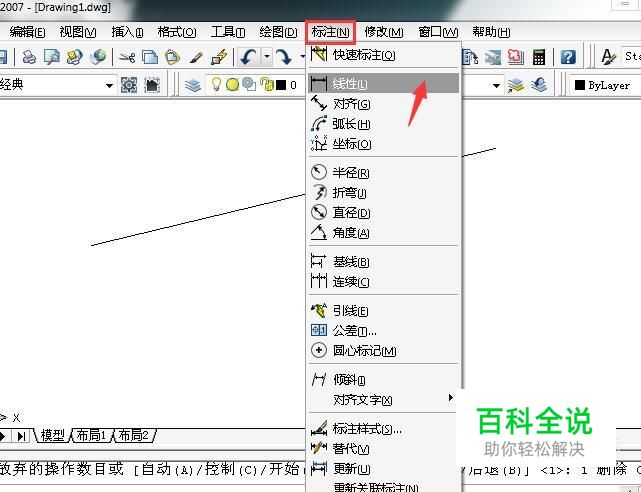

点击标注工具栏中的“线性”，如图所示。
04

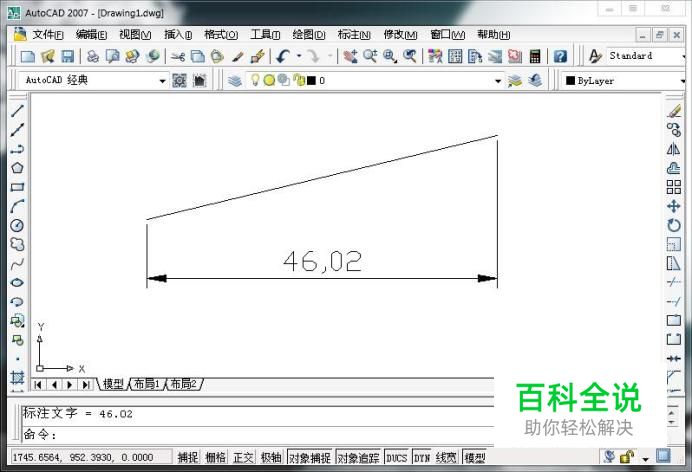

对直线进行标注，标注后的结果如图所示。（这时可以看到系统默认的尺寸界线是黑色的）
05

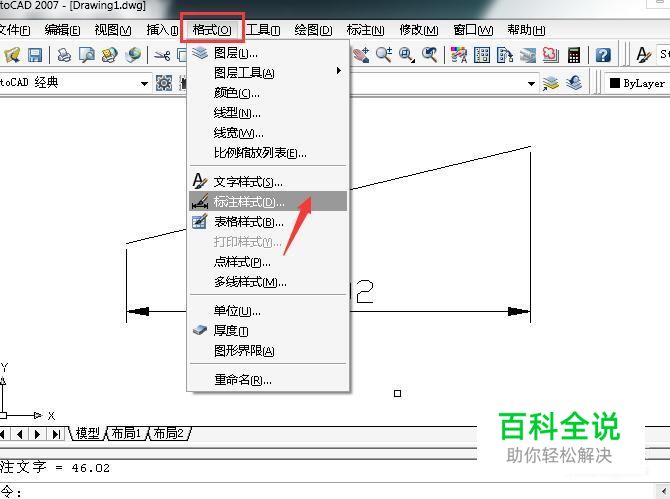

点击格式工具栏中的“标注样式”，如图所示。
06

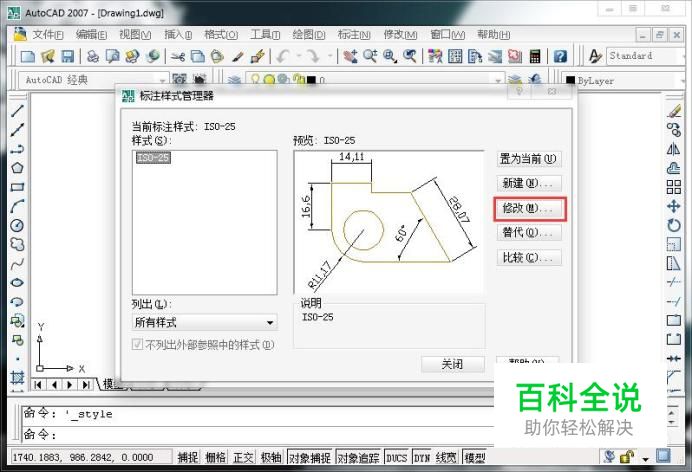

随后点击界面右方的“修改”，如图所示。
07

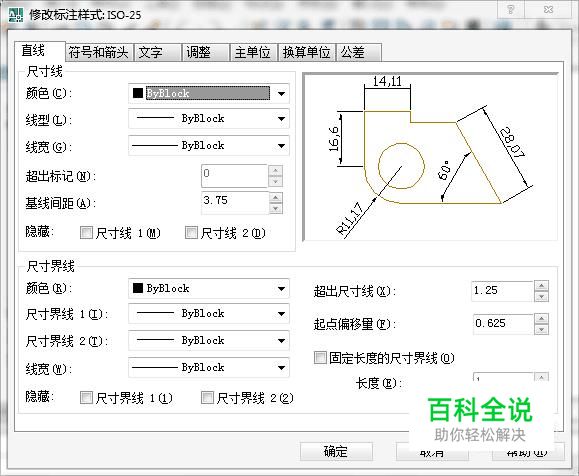

打开后的界面如图所示。
08

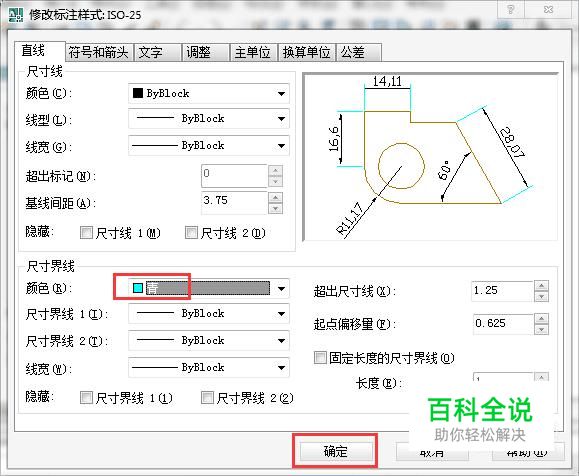

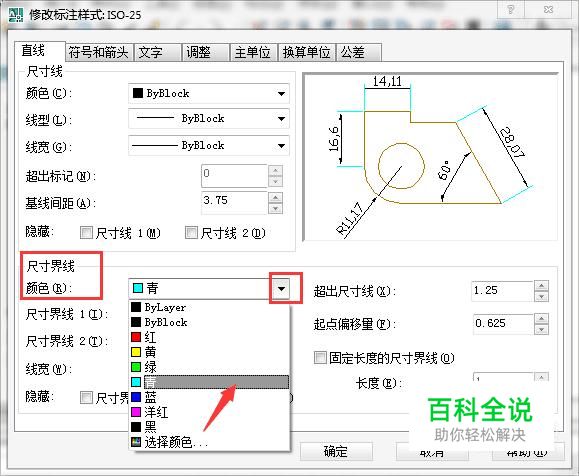

找到界面下方的尺寸界线，点击颜色右方的倒三角形，然后根据自己的实际需要选择尺寸界线的颜色（例如青色），如图所示
09

选择完尺寸界线的颜色后，点击下方的“确定”进行保存，如图所示。
10

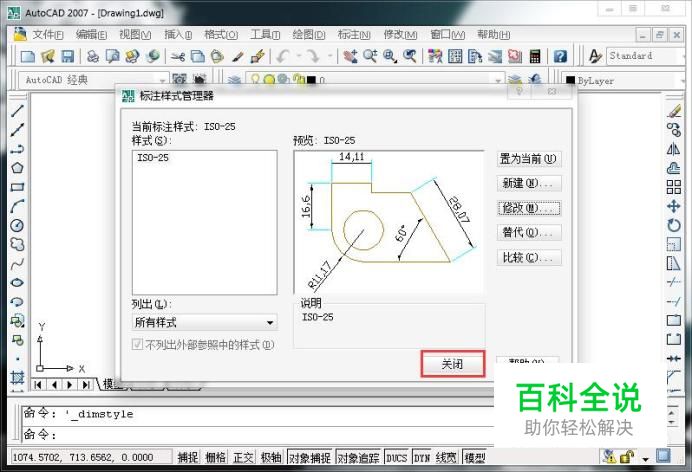

设置完成后，点击标注样式下方的“关闭”，如图所示。
11

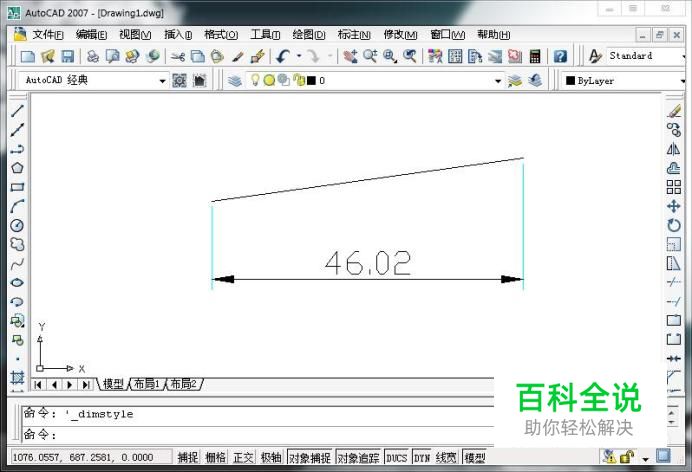

返回主界面后我们就会发现尺寸界线的颜色已经被修改为红色了，如图所示。
