在CAD2011中如何使用“阵列”

CAD中的阵列功能十分实用,可以提高我们作图效率,现在小编就给大家分享一下在CAD中如何使用阵列吧。

操作方法

  • 01

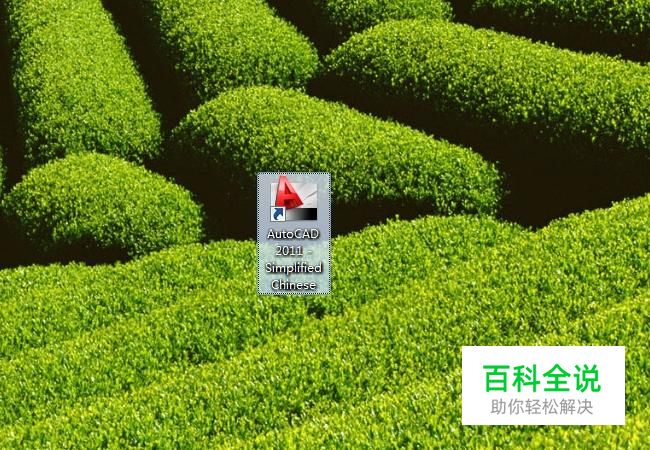

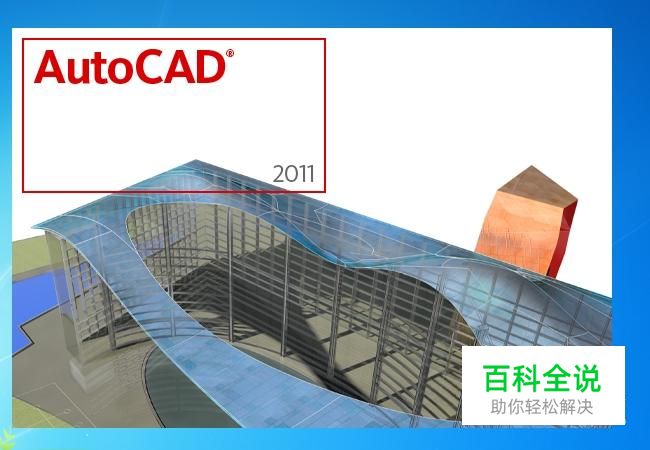

    双击运行CAD2011软件。

  • 02

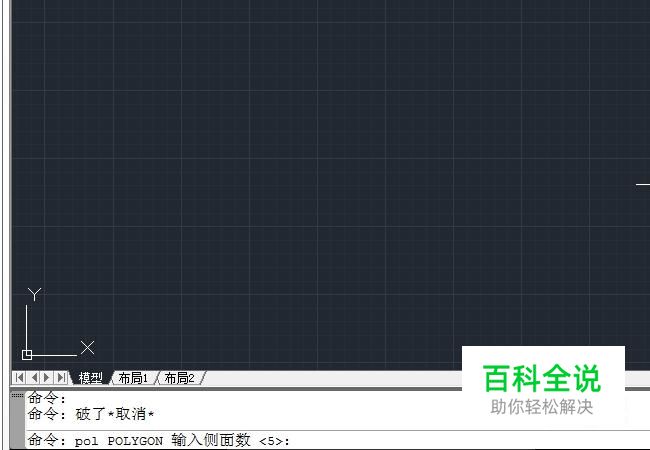

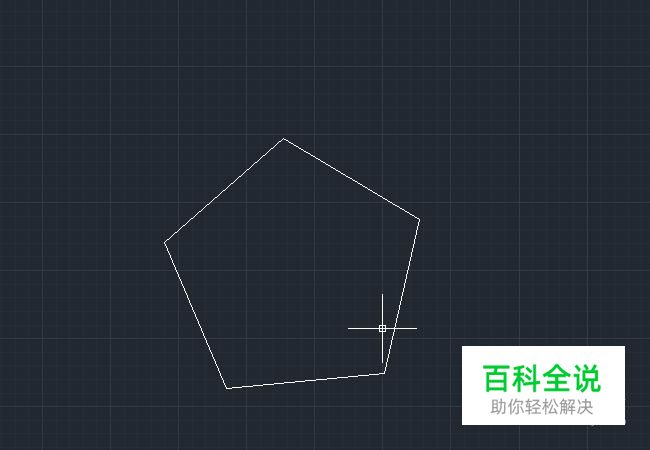

    在命令栏输入“pol”按空格键后输入“5”,画出正五边形。接下来我们做“正五边形”的阵列。

  • 03

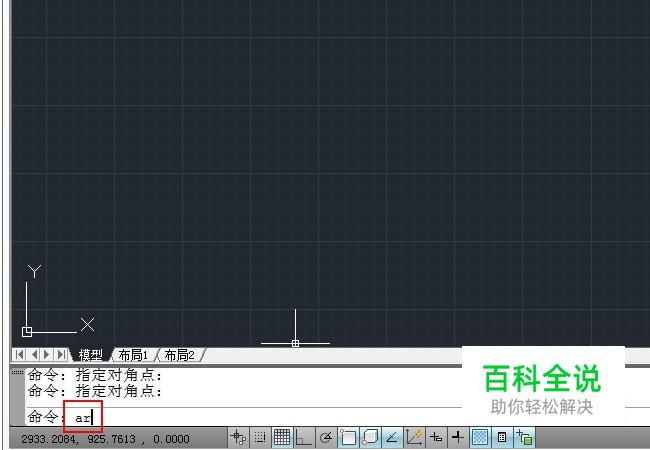

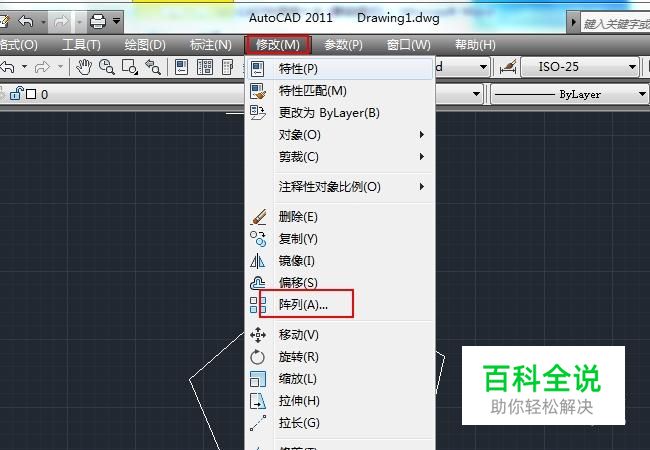

    在命令栏输入“ar”,或者在菜单栏点击“修改”,选择“阵列(a)”。

  • 04

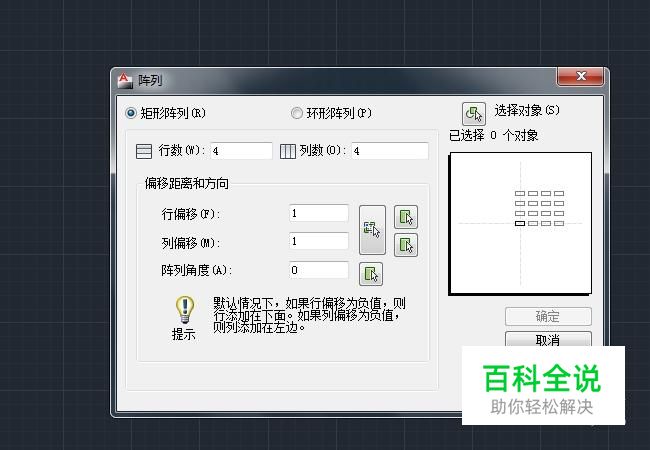

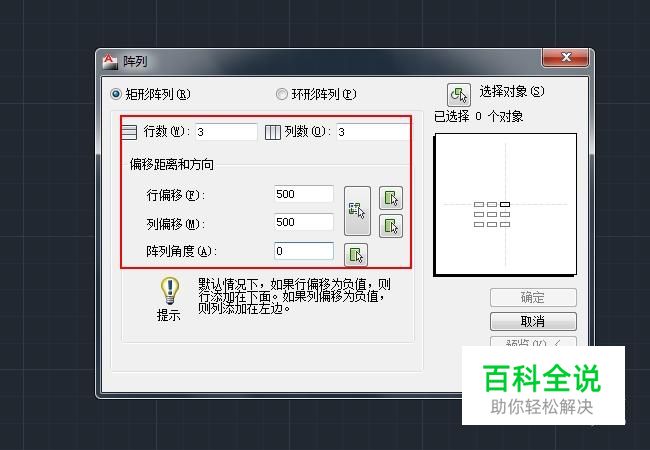

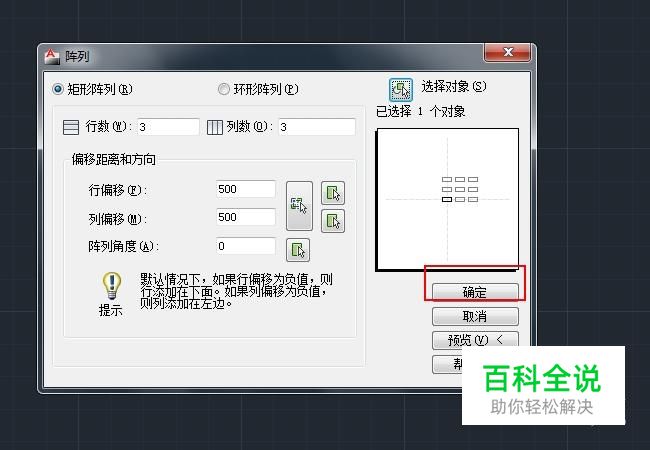

    在弹出的对话框里我们可以选择“矩形阵列”或者“环形阵列”,这里我们先选择“矩形阵列”,然后将“行数”和“列数”改为“3”,将“行偏移”和“列偏移”改为“500”,“阵列角度”我们改为“0”

  • 05

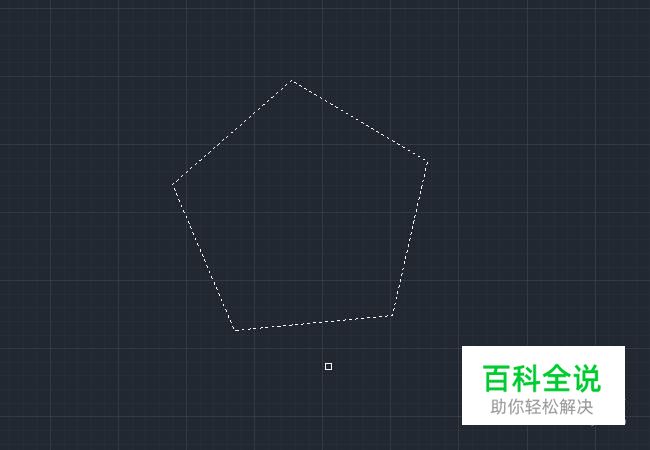

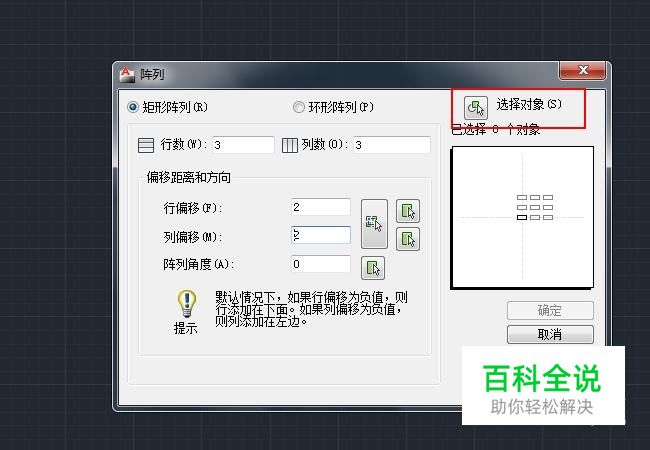

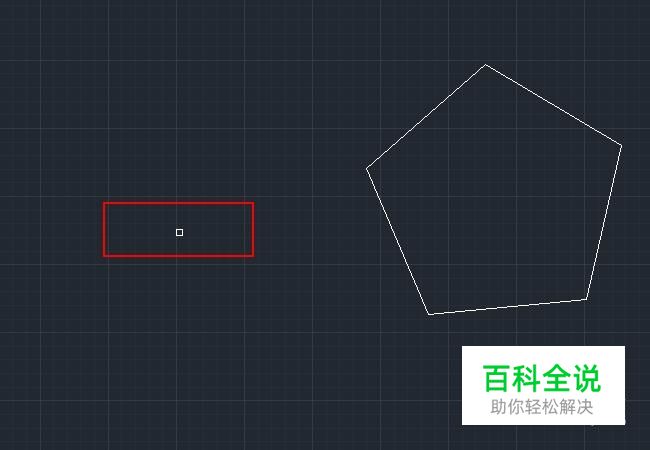

    选择对象。点击“选择对象(s)”,这时候我们可以看到该对话框关闭,此时光标变成小正方形,选择我们所绘制的正五边形,我们可以看到选中的正五边形变为虚线,表明已经选中。选中后我们按“空格键”,在弹出的的对话框中我们点击“确定”。

  • 06

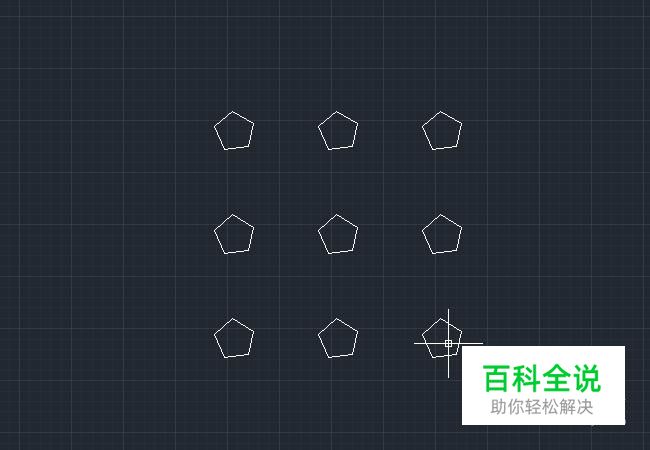

    经过以上操作我们就完成了正五边形的“矩形阵列”。

  • 07

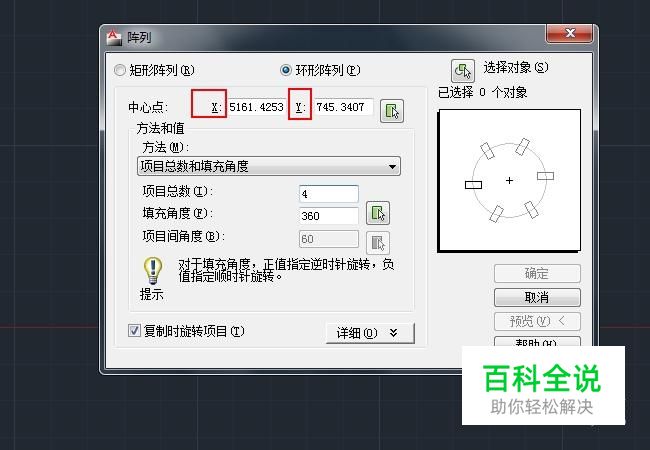

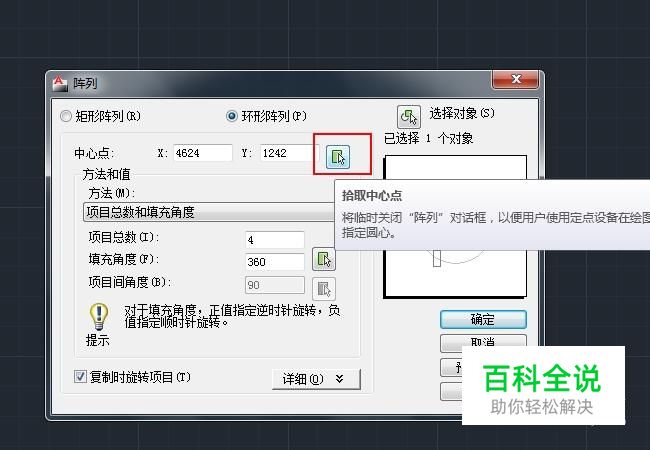

    现在我们来对正五边形进行“环形阵列”,在弹出的“阵列”对话框中我们选择“环形阵列”,这时候我们选择“拾取中心点”,在操作界面选择我们需要的的阵列中心,小编这里随便选择了一点,可以看到X的值和Y的值都变了,将“项目总数”改为“6”,“项目间角度”改为360。

  • 08

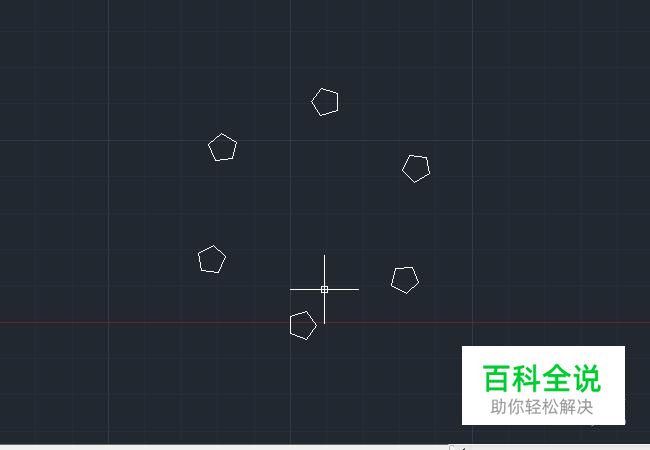

    设置好阵列参数后,点击“选择对象”,选中“正五边形”后按“空格键”,点击“确定”,这时候我们可以看到,“正五边形”的环形阵列操作已经完成了。
