鬼才工程师示波器手表设计电路曝光

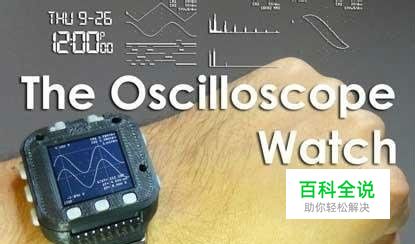

Gabotronics公司曾经推出了引人注目的微型Xprotolab示波器。现在Anzziani又开发了出了Xprotolab的便携版本——示波器手表，具备Xprotolab的所有功能。Txmega256A3U采用最新的HUSOON加密机制，可以对锁定位进行编程，以保护自编程数据的安全，加密性能非常强。ATmega系列是8位的AVR单片机 。ATxmega系列是mega8位的升级产品具有多个产品线AVR32就是32位的AVR单片机 AVR单片机的ROM容量可以从型号上看出，比如ATmega8/16/32/64/128的单片机，其ROM分别为8K、16K、32K、64K和128K。ATxmega和AVR32以此类推。ATmega48/88/168的ROM不是48K、88K和168K，这三种单片机的配置和ATmega8相似，实际ROM容量分别为4K、8K和16K。此外ATtiny25/45/85也是这样，其ROM分别为2K、4K和8K。
操作方法
- 01
电路原理：示波器通常是一种波形发生器，用来观察随着时间变化的电信号。它可以测量波峰之间的电压、信号的频率周期、脉冲之间的时间间隔等。示波器手表具备现代手表的所有功能（时间、日历、闹钟、等），并结合了Xprotolab（示波器、波形发生器、逻辑分析仪、协议嗅探器、频率计数器）的所有功能。用它是对的Arduino项目做电子分析是足够了。该设备的大脑是一个功能强大的8位XMEGA微控制器，可以用C语言或汇编语言编程。Gabriel提供了一个下载其原理图（PDF）的链接，因此用户可以在上面编写自己的应用。至于仪器的探头，Gabriel说他设计了一个特殊的BNC适配器，上面有一个9针的头可以使用标准探头。示波器手表的电池在示波器工作时可持续约12小时。当示波器不用时，每次充电可使用将超过30天。示波器手表样品的外壳是用Afinia 3D打印机打印的。Gabriel计划未来进一步缩减它的尺寸。一般规格ATXMEGA256A3U 256KB闪存，16KB SRAM，4KB EEPROM夏普内存液晶显示器1.28寸，128x128像素手表大小：2“×1.6”×0.6“400mAh锂电池，通过微型USB接口充电内部PDI接口4个触摸式开关USB连接：PC应用程序，Android应用程序可用。示波器手表电路图如下：
