Solidworks怎样绘制皮带

使用Solidworks的时候我们会接触到各种各样的零件,也会用到里面各种各样的命令,下面小编就给大家介绍下如何使用Solidworks绘制皮带。

操作方法

  • 01

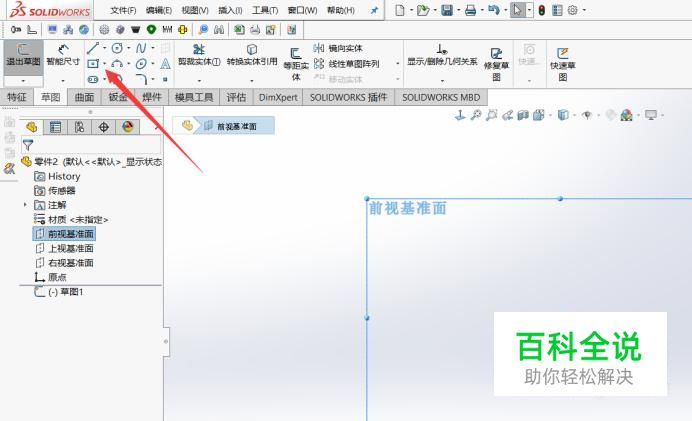

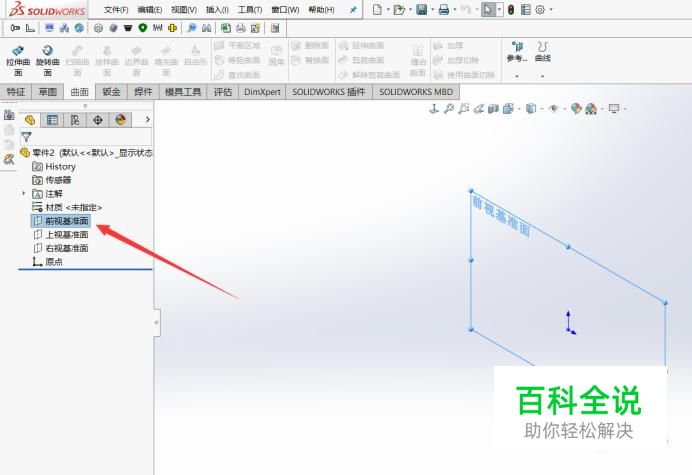

    皮带这里我们一般是通过扫描制作的,这里小编举一个简单的例子。我们先选择正视基准面,小编作图习惯从正视基准面开始。

  • 02

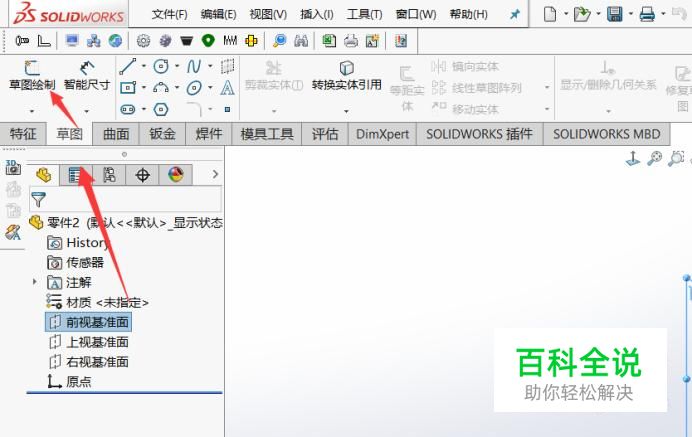

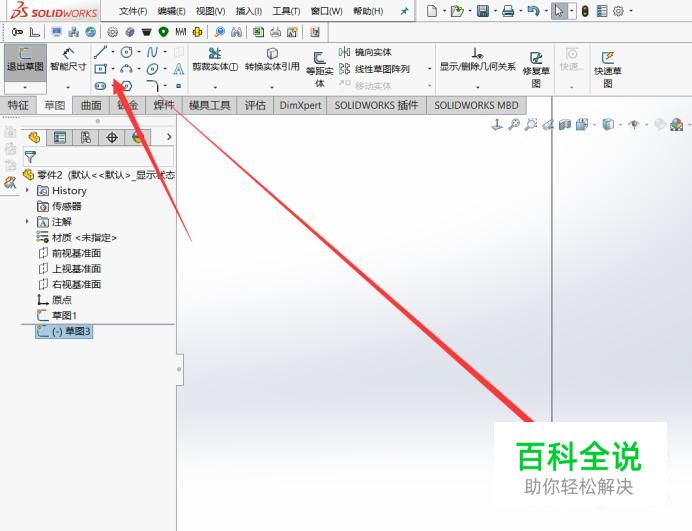

    然后选择草图里面的绘制草图新建一个草图。

  • 03

    接下来就是选择草图里面的命令进行作图了,这里小编就先做一个简单的皮带的路径。

  • 04

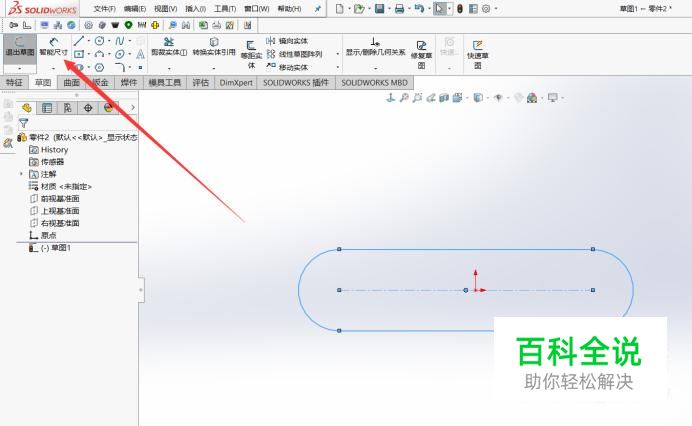

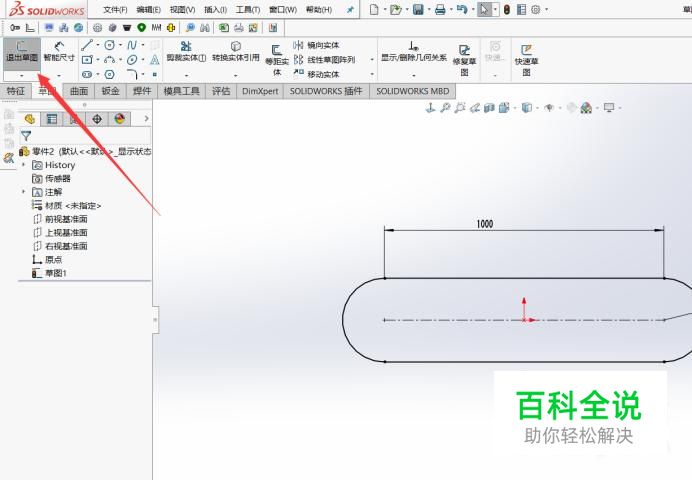

    做好之后选择智能尺寸将零件的尺寸确定下来。

  • 05

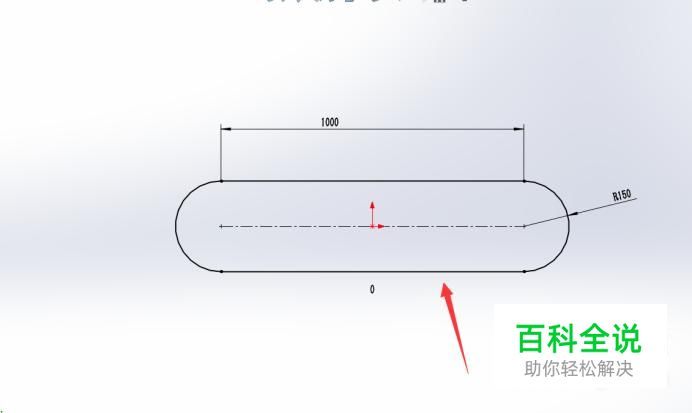

    定义尺寸的时候如果尺寸线全变黑了就是完全定义了,这个时候就不会有漏尺寸,所以建议大家一定要把草图完全定义之后再去操作其他的。

  • 06

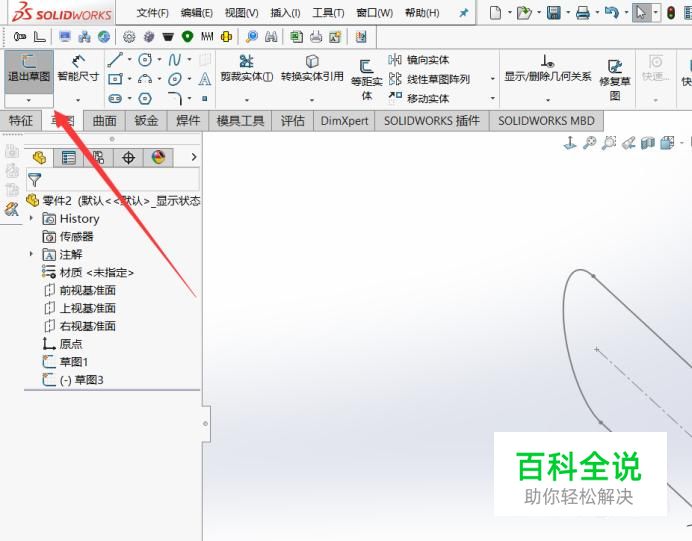

    路径完成之后我们先退出草图。

  • 07

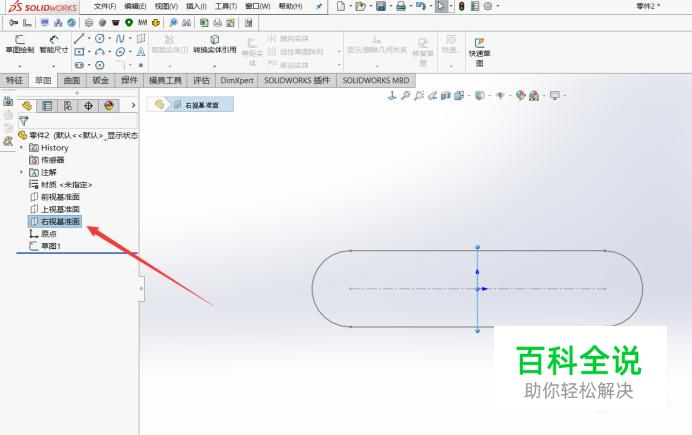

    接下来需要作皮带的轮廓,使用扫描命令,一定不能再同一个草图上,所以我们换一个基准面。

  • 08

    再次选择草图里的绘制草图新建一个新的草图。

  • 09

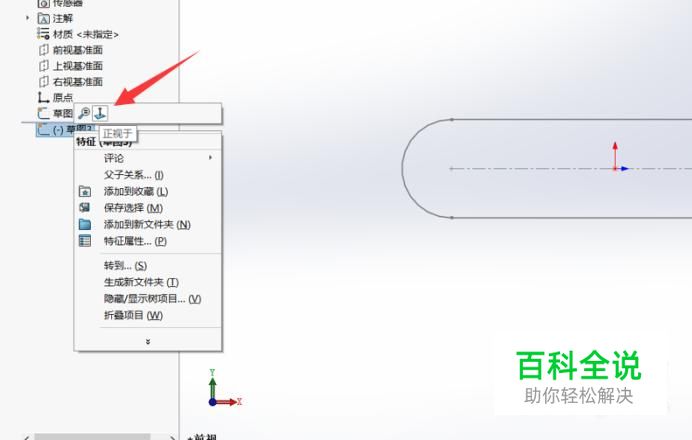

    建好新的草图之后先右击草图选择正视于,方便作图。

  • 10

    接下来就是选择作图指令做皮带的轮廓了,皮带的轮廓一般比较简单,扫描主要是前面的路径做好就没问题。

  • 11

    然后同样的选择智能尺寸将皮带的轮廓完全定义。如果不能完全定义可以从几何关系上下手。

  • 12

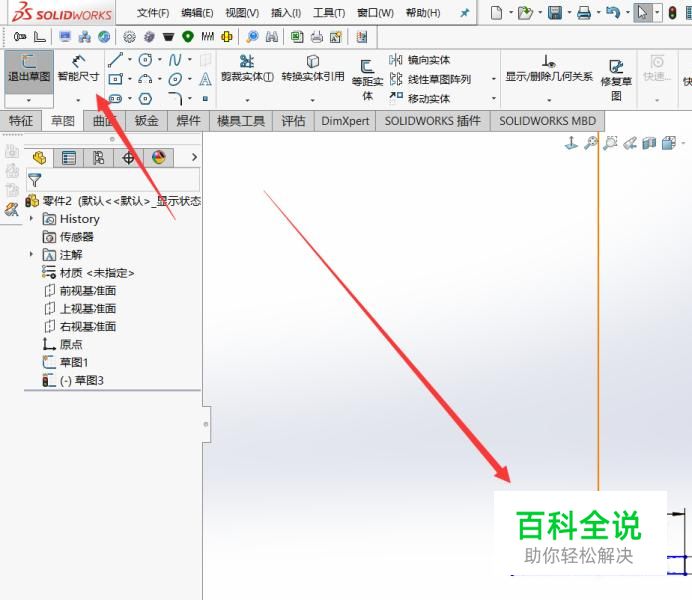

    定义好轮廓之后先退出草图。

  • 13

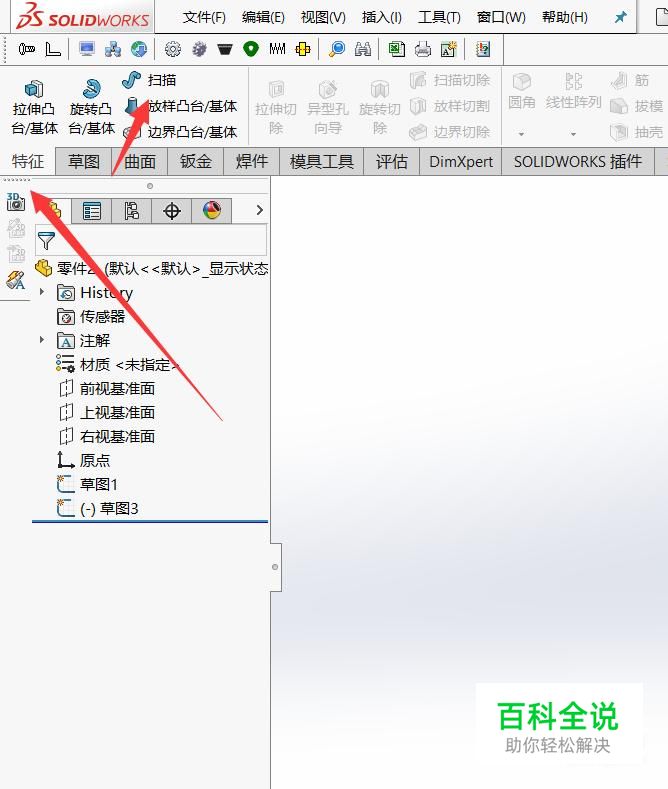

    接下来选择特征里面的扫描命令。

  • 14

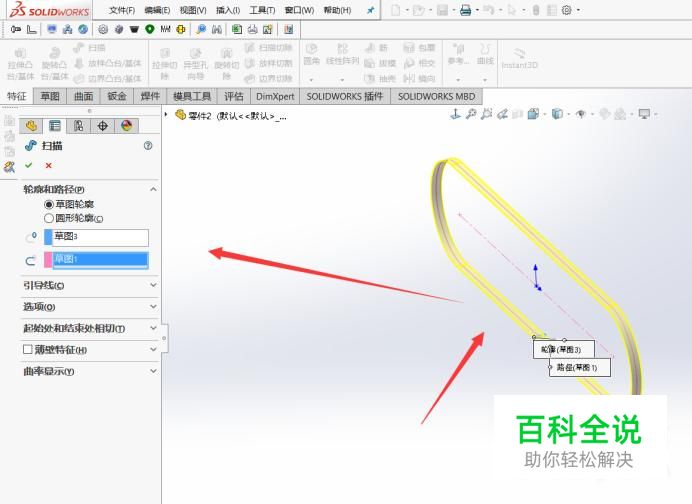

    分别将之前做好的两个草图作为路径和轮廓就能生成皮带了。

  • 15

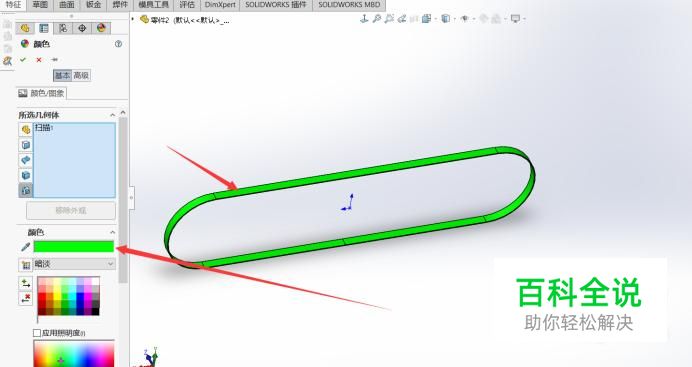

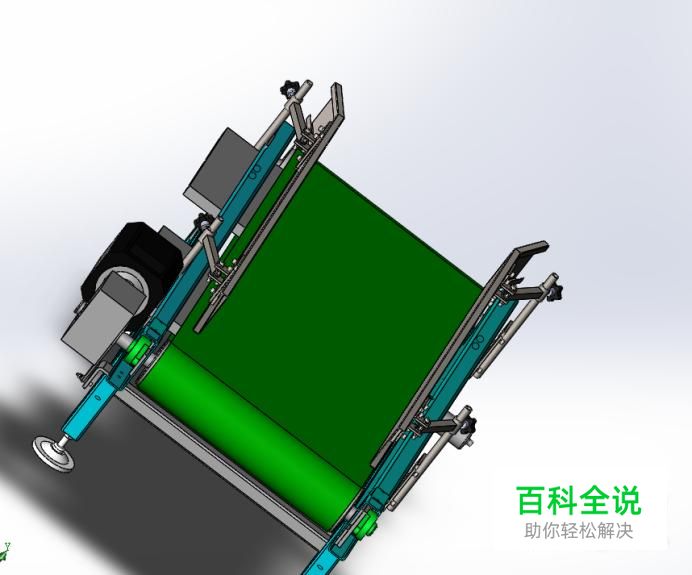

    最后还可以选择外观给皮带添加上颜色,一般绿色的皮带比较多,可以给皮带添加个绿色外观。
