使用SolidWorks的人都会遇到这样一个问题，每画一张工程图，都需要设置图纸格式，这样很繁琐，如果能调用现成的模板就好了，下面就来介绍一下如何制作SolidWorks工程图模板。

操作方法

01

选择下拉菜单【文件】-【新建】命令，系统弹出“新建SolidWorks文件”对话框，单击对话框左下角的“高级”按钮，进入下一步设置
02

在系统弹出的“新建SolidWorks文件”对话框中，单击“模板”选项，选择gb-a4p“gb-a4p”图纸（即这个图纸是A4，竖排格式）。单击确定。
03

在弹出的SolidWorks工作界面中单击左侧的“图纸”选项，会出现“图纸格式”子菜单，右键单击图纸格式，在弹出的菜单中选择“编辑图纸格式”选项。进入图纸格式编辑状态。注意，进入图纸格式编辑状态时，在图纸右上角会出现图纸状态图标，如下图
04

单击“草图”选项，选择矩形图框绘制命令，绘制图框线和图形界限。
05

固定图形界限。选中矩形左下角的点，在右侧出现的点的属性对话框中做如下设置：参数区域，设定点的坐标为（0，0），添加几何关系区域中单击“固定”图标，将点固定在（0，0）上。
06

编辑图框线。单击“智能尺寸”按钮，添加下图所示的尺寸约束。
07

添加标题栏。绘制如图所示的标题栏，并添加图示尺寸约束。
08

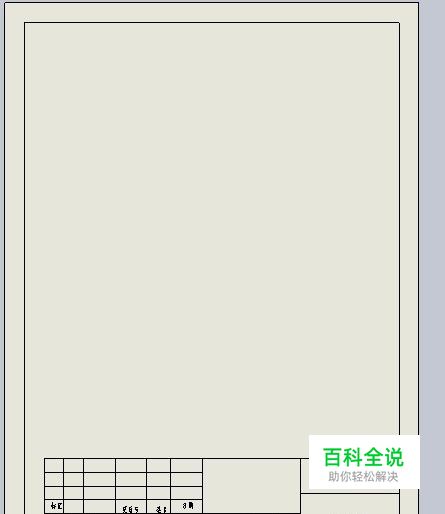

隐藏尺寸标注。框选所有尺寸，单击鼠标右键，在弹出的对话框中选择“隐藏”命令，隐藏后的效果如图。
09

添加文字注解。单击“注解”模块，选择“注释”选项，在注释属性的“引线”属性中，选择无引线按钮。然后添加如图所示的注解文字。
10

调整注解文字。选中标题栏中的“单位名称”、“图纸名称”、“图号”，单击鼠标右键，在弹出的对话框中选择，”对齐”--”竖直对齐”。以同样的方式完成其他注解的对齐。完成后如图
11

添加属性链接。单击标题栏中的“单位名称”，在右侧出现的注释属性中，单击【文字格式】区域中的链接到属性按钮；在弹出的链接到属性对话框中选中当前文件选项，在文件属性下拉菜单中选中“公司名称”选项，单击确定，完成单位名称的属性链接。用同样的方式完成其他的属性链接。单击图纸格式右上角的图纸状态图标，退出图纸格式编辑状态。
12

设置图纸的国标（GB）环境。选择下拉菜单【工具】-【选项】命令，在弹出的对话框中，单击【文档属性】按钮，在总绘图标准中选择GB,在【文档属性】界面里，单击【尺寸】做如图设置，
13

保存工程图模板文件。选择下拉菜单，单击【文件】-【另存为】，在系统弹出的另存为对话框中，输入文件名“GB-A4-竖排”，保存类型选择“工程图模板（.drwdot）”,单击保存，完成。再次打开工程图，就会发现我们建立的工程图模板已经在里面了。
