如何在高版本AUTOCAD中加载燕秀工具
平时我们在使用CAD绘图时,都会习惯性的使用一些小工具,以提高绘图效率,这其中燕秀工具箱就是我们很多的CAD人都爱不惜手的工具。但这个工具只能自动加载到AUTOCAD2012版的软件,高于这个版本,都需要手动加载才可以正常使用。下面我根据自己在使用中的一些,以AUTOCAD2014版本为例,逐步演示如何在AUTOCAD2014版本中加载燕秀工具的方法。
操作方法
- 01

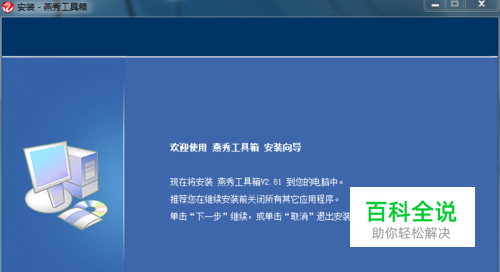

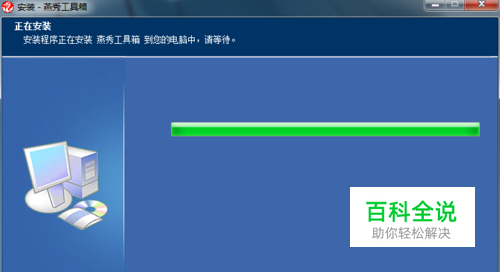

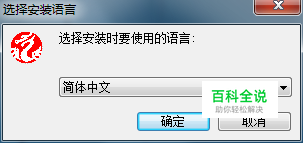

在电脑上安装燕秀工具箱2.8,选择合适的盘进行安装,我是根据软件的自动选择安装在C盘。尽量不要安装在系统盘,以减少系统盘的运行负荷。
- 02
在安装燕秀工具箱2.8时,会出现如下的对话框,要求我们选择电脑上已经安装好的AUTOCAD软件的版本。由于工具箱最高只能自动加载到AUTOCAD2012版本,所以在这里我们不用勾选,直接按下一步进行。完成安装后关闭。
- 03

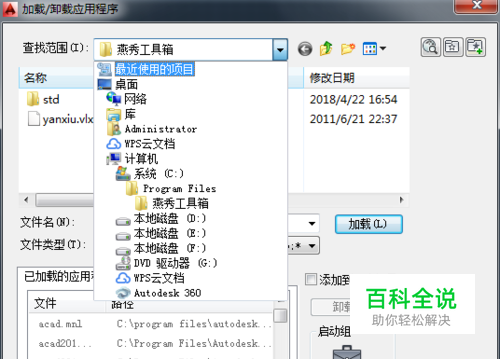

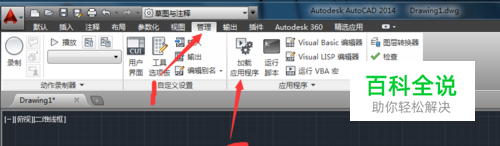

启动AUTOCAD2014软件,在菜单栏找到“管理”,再在下拉中找到“加载应用程序”,进行点击进去。找到刚才燕秀工具箱2.8安装的根目录。我的是安装在C盘/program files/燕秀工具箱/yanxiu.vlx。
- 04

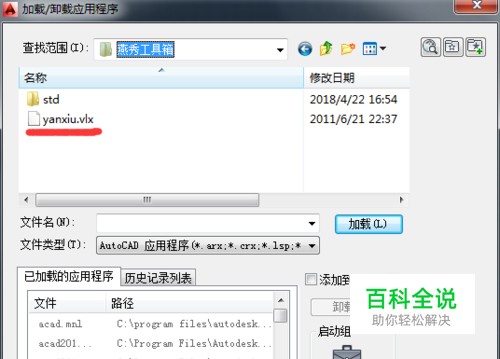

在上一步中我们已经找到yanxiu.vlx文件,双击进行加载,如出现提示框告诉我们燕秀工具箱已经加载成功。
- 05

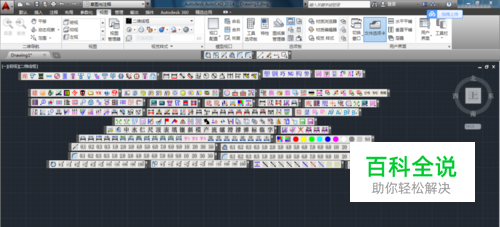

关闭AUTOCAD2014,再重新启动,就会出现如图所示所有燕秀工具加载完成的图面。由于所有的工具都显示在工作界面上,给我们的绘图会带来很大的影响,我们要关闭一些不常用的工具条。以保持界面的整洁,方便绘图。
- 06

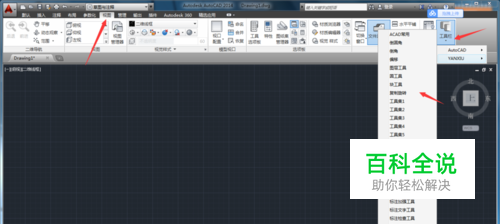

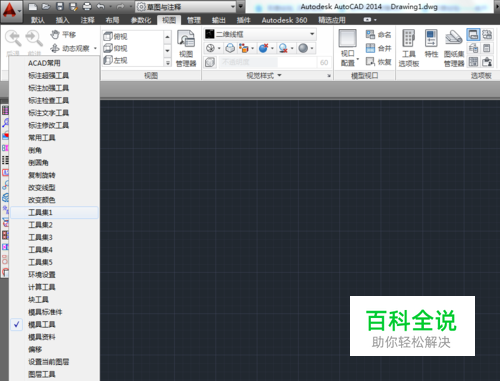

关闭所有的工具条后,我们在需要再使用时,在”视图“菜单中找到”工具栏“,点击下面小三角符号,会出现AUTOCAD与YANXIU两个工具栏,我们把鼠标指向YANXIU后面的小三角,就会出现我们期待已久的燕秀工具箱的工具条,将我们需要的勾选,就会出现在界面中,供我们使用了。
- 07
我们也可以在现有的燕秀工具条上右键,导出所有燕秀工具条,再根据我们的实际选择需要使用的工具条。
