使用proteus搭建一个单片机的最小系统

proteus是一个十分好用的单片机仿真软件,并且使用proteus进行仿真可以很好的节约买开发板的钱并且对于理解电路原理很有帮助。下面我就教大家在proteus中搭建单片机最小系统。

操作方法

  • 01

    下面我就展示一下我们最终要搭建的单片机最小系统图片

  • 02

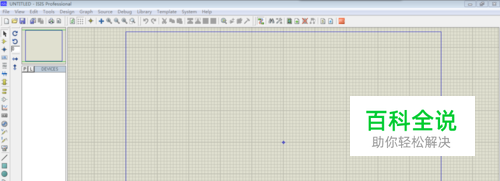

    第一步当然是打开proteus软件了,打开proteus软件后界面如下图所示

  • 03

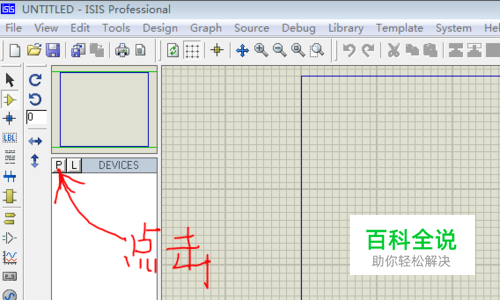

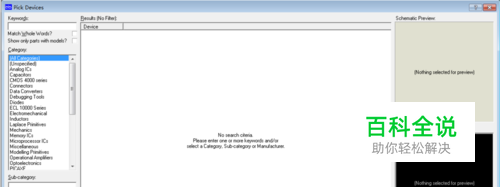

    第二步是查找元器件并放置,如下第一张图所示点击箭头处可以打开元器件搜索框(搜索框如下第二张图所示)

  • 04

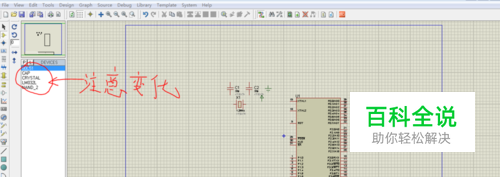

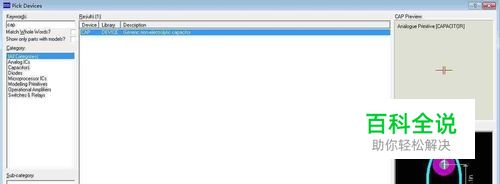

    在搜锁框中输入我们需要的元器件名(下面以电容为例选择器件,其中电容输入“cap”,单片机输入“8051”,开关输入“switch”并选择,晶振输入“CRYSAL”)如下第一张图所示。并将元器件摆放好如下第二张图所示

  • 05

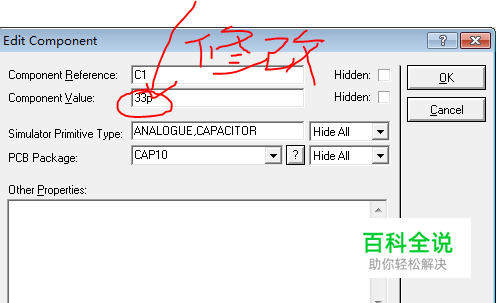

    摆放好后是修改元器件参数,如下图所示直接双击元器件就可修改参数(这里我们还是以电容为例)

  • 06

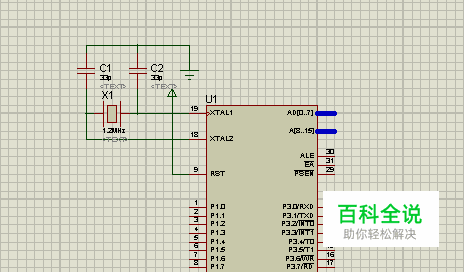

    修改参数后再连接线就可以形成如下图所示的最小系统
