CAD制图软件如何计算不规则图形面积
我们在平常的生活及工作中,朋友及同事之间经常会相互交流问题,一天我们聊到了工程软件方面的问题,其中一个问题把我难住了,一般我们只知道计算有规则的图型面积,因为有公式可以计算,但是我的一个朋友问我怎么计算不规则图形的面积,他随便在纸上画了个四不像图形,我但时就萌了,他告诉我他能够计算出这个种图形的面积,用CAD面域计算方法。

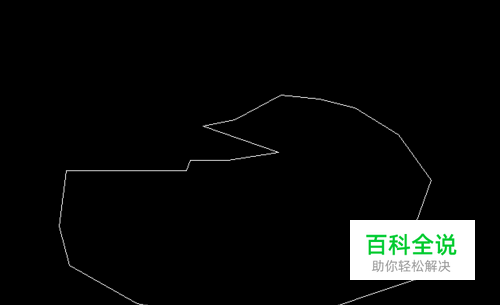

下图为不规则图形照片:
操作方法
- 01

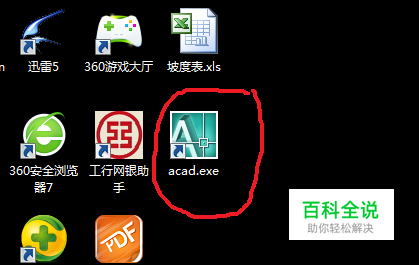

安装CAD后,鼠标双击桌面上CAD快捷键图标。
- 02

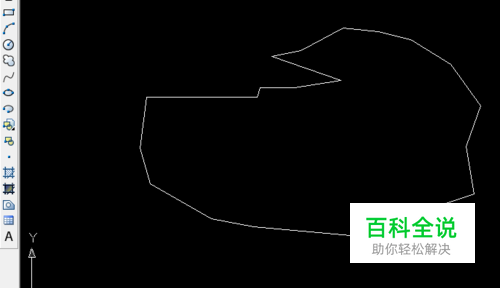

打开CAD后,用鼠标点击多线段,画出不规则图形
- 03

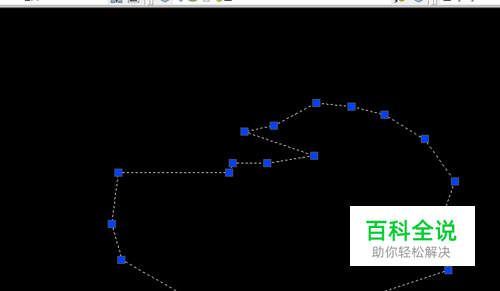

画好不规则图形后,用鼠标选择该图形
- 04
先点击CAD左边的面域图形图标。
- 05

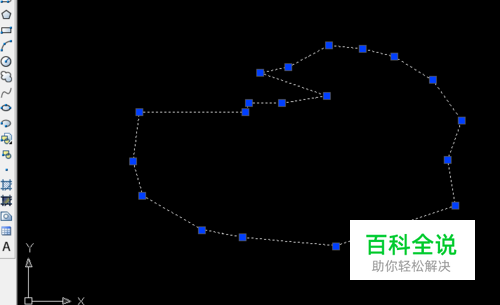

选择那个不规则图形后,按键盘回车按钮,对话框会显示建立了一个环。
- 06
选择图形,在命令行对话框中输入li命令。
- 07

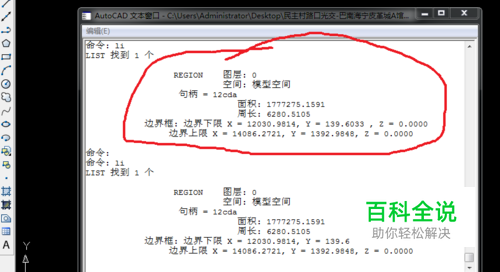

输入li命令后按键盘回车按钮就会显示出该不规则图形的面积。如下图面积和周长都显示出来,一般显示的主单位是毫米,按照自己的意愿通过换算以分米、米为主单位的计算结果。
