CAD中设置了线宽,线还是细的,打印能正常吗?

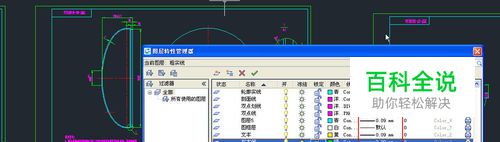

网上看到不少人问与线宽相关的问题,例如:  我明明设置了线宽,怎么画出来的仍是细线?  线宽设置成0.09和0.25的线怎么看上去一样细啊?  线宽设置了没看到效果,这样能正常打印吗?如下图所示。

如何在视图中显示线宽?

  • 01

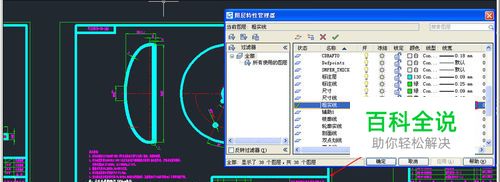

    在设置线宽后如果想直接显示线宽很简单,只需单击状态的线宽按钮即可,显示后效果如下图所示。

  • 02

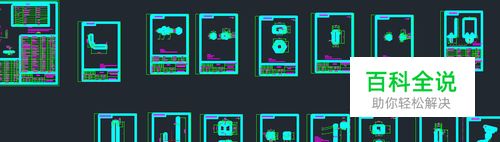

    设置线宽时我们可以看到线宽是有单位的,如果用公制,单位是mm,比如0.5mm,但打开线宽显示后,我们应该可以感觉得到,视图只能显示的线宽跟设置的线宽是有明显的差别的,比如上图中的粗实线显示的宽度远比设置的线宽大。 我们可以适当缩放视图,观察缩放后线宽的变化,如下图所示。

  • 03

    我们看到当视图缩小后,显示的宽度并没有变化,这显然跟我们打印的效果相差很远。 因此我们可以得出这样的结论:视图中的线宽显示只是示意性质的,也就是让我们看一下哪些被设置成了粗线,哪些被设置成了细线。 另外,显示线宽会对性能有影响,因此CAD默认状态下是不显示线宽的,我们只有需要初略检查线宽设置效果的时候,才打开线宽显示。相对精确的检查还需要利用打印预览。

线宽如何才能正常打印?

  • 01

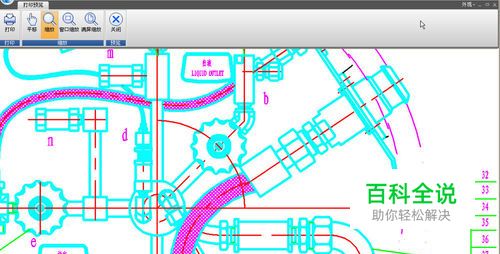

    如果图中给图层或图形设置了线宽,并不一定打印时就有线宽的效果,必须在打印对话框中正确设置,否则打印时也不会有效果。 1、单击打印按钮,打开打印对话框,选择打印机、框选打印范围,打印比例设置为充满图纸,单击预览按钮,在打印预览窗口中放大局部,观察线宽的效果,如下图所示。

  • 02

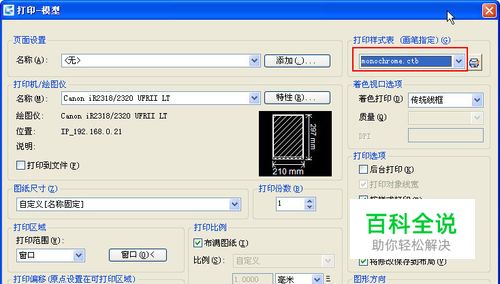

    从打印预览效果看,虽然图中设置了各种线宽,但打印预览中看到的线宽却是一样的。 关闭打印预览,返回打印对话框,在对话框右上角的打印样式表的下拉列表中选择一种打印样式文件,比如单色的monochrome.ctb,如下图所示。

  • 03

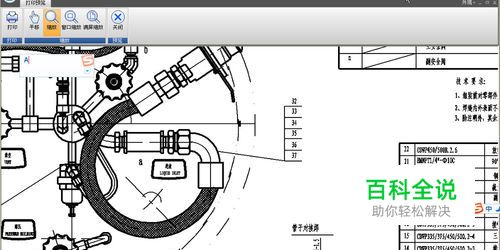

    如果你在打印对话框中没有找到打印样式表,你看一下对话框右下角应该有一个向右的箭头,单击此箭头可以将打印对话框完全展开。 再次单击预览按钮,放大局部观察效果,如下图所示。

  • 04

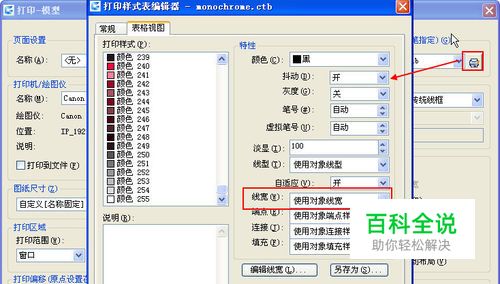

    要想线宽设置起作用,就必须用打印样式表,我们可以看看打印样式表中是如何设置的。 单击打印样式列表后编辑打印样式列表按钮,打开打印样式表编辑器,如下图所示。

  • 05

    在打印样表中我们可以看到左侧是255种索引色列表,右侧是每种颜色的打印输出设置,其中“线宽”的默认设置是使用对象线宽,也就是使用图中给图层和对象设置的线宽值。 单击线宽下拉框,在打印样式表中我们也可以设置线宽值,让某种颜色的图形打印成特定的线宽,如下图所示。

  • 06

    从这里我们可以看出,即使图层和图形不设置线宽,只要用颜色将图形分开了,我们也可以通过打印样式表设置线宽,在打印时分出粗细线。

    小结

    • 01

      上面简单介绍了线宽的显示和打印输出控制的基本操作,通过讲解我们应该知道:线宽的主要作用是控制打印效果,视图中显示的只是示意效果;要想正确打印出线宽,就要使用打印样式表并正确设置线宽选项;图中不是设置线宽也可以通过颜色来控制打印线宽。
