如何利用图上高程生成等高线

利用cass绘图软件生成等高线。

操作方法

  • 01

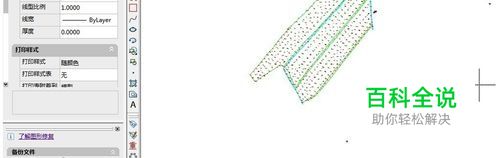

    打开一个未绘制等高线的地形图。

  • 02

    点击等高线——建立DTM，执行建立DTM命令。

  • 03

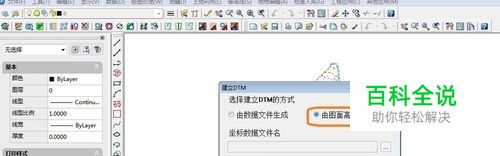

    弹出建立DTM对话框，选择建立DTM的方式为“由图面高程点生成”，然后点击“确定”。

  • 04

    命令行上选择“直接选取高程点或控制点”方式，即在命令行上输入2后回车，框选地形图所有要素后右键。

  • 05

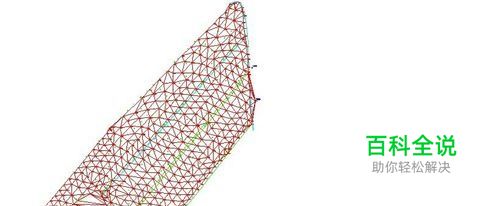

    执行命令后生产如下DTM，手工删除范围外不合理的三角网。

  • 06

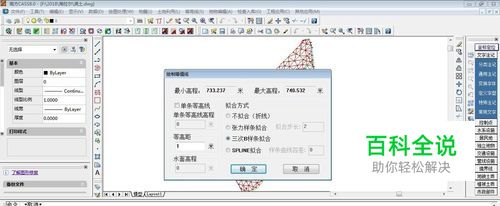

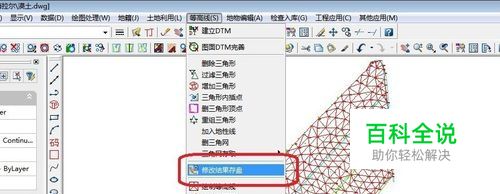

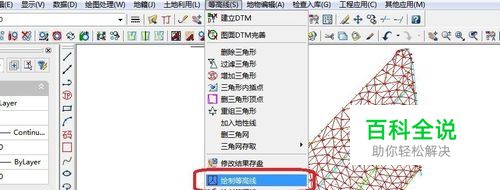

    修改好三角网后，点击：等高线——修改结果存盘，执行完命令后，可执行：等高线——绘制等高线，弹出绘制等高线对话框，输入所绘等高线的等高距，点击确定执行命令。

  • 07

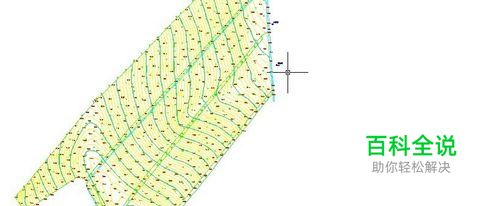

    生成等高线，如下图，完毕。
