AutoCAD2014如何为新图形设定打印样式表

我们在CAD制图后,总得要输出打印,这就涉及到打印样式的问题,打印样式先完成打印样式表的的设置,有颜色相关打印样式表其扩展名是.CTB,还有命名打印样表扩展名是.STB,一般储存在Plot Styles 文件夹中。

操作方法

  • 01

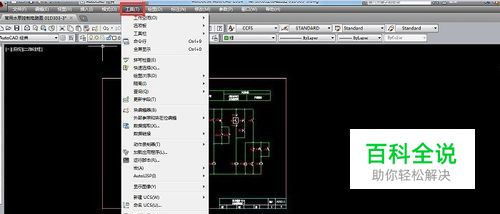

    打开CAD文件,在菜单工具中找到选项

  • 02

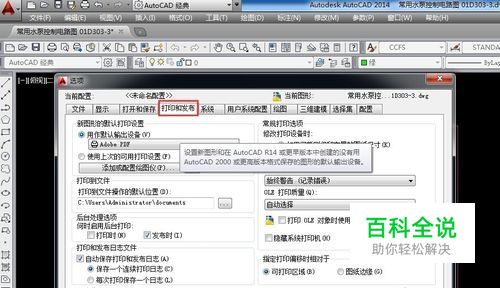

    选中选项后打开,弹出选项对话框,点中打印和发布选项卡,选择打印样式表设置按钮

  • 03

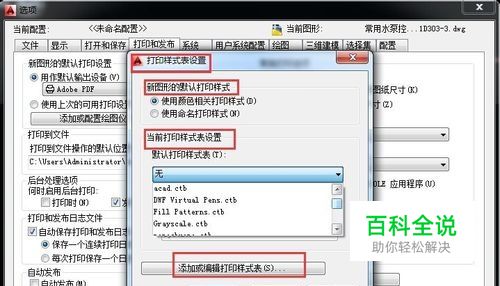

    打印样式表的对话框中,如果选择使用颜色相关打印样式,当前打印样式表可以选择默认的,也可以选择添加或者编辑打印样式表

  • 04

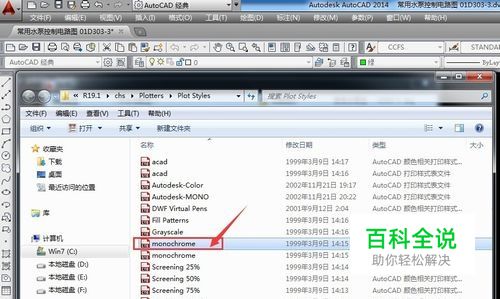

    点击了添加或者编辑打印样式表弹出Plot Styles文件夹中的样式表,可以根据需要选择

  • 05

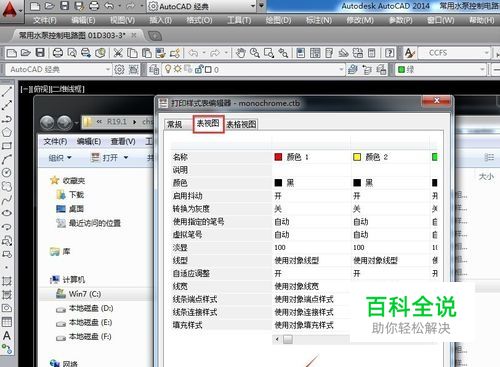

    我们打开选择的打印样式表后,弹出打印样式表编辑器对话框,在表视图中,可以看到对颜色、抖动、灰度、笔指定、淡显、线型、线宽、端点样式和填充样式的设置,可以在这个页面进行编辑然后保存样式

  • 06

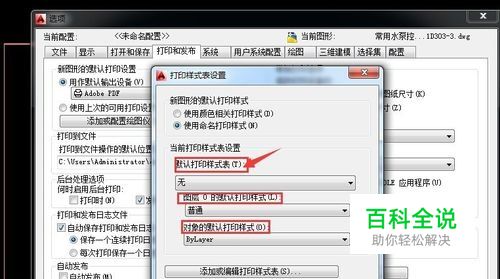

    打印样式表的对话框中,如果选择使用命名打印样式,选择默认打印样式表时,还需要选择图层 0 和新对象的默认打印样式
