CAD2010批量提取坐标并生成excel文件

今天给介绍下在cad2010中利用宏文件提取图中的坐标,并且保存为excel文件。

操作方法

  • 01

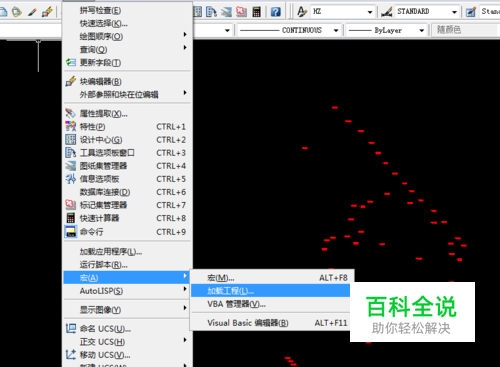

    首先,在cad中加载已下载好的宏文件。 操作:从菜单“工具”下拉选择“宏”,在下级菜单中点击“加载工程”或者使用快捷键“ALT+F8”打开宏管理器。

  • 02

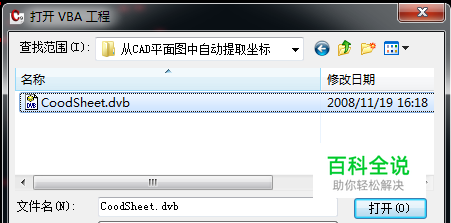

    弹出打开VBA工程对话框,选择提取坐标宏文件。

  • 03

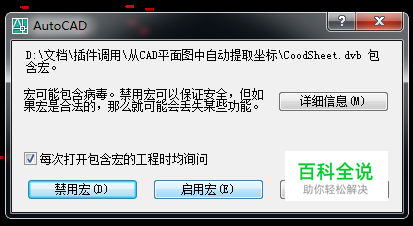

    点击“打开”按钮,弹出提示“是否开启宏功能?”然后选择“启用宏”。

  • 04

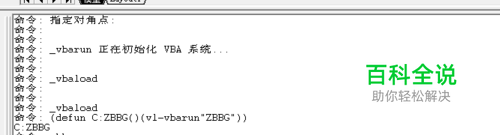

    在命令行中输入“ZBBG”命令,回车后命令行提示“选择选点方式:(1)在屏幕上直接指点;(2)一次性框选点 <1>”。

  • 05

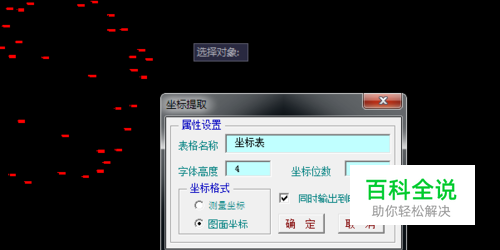

    我们选择“一次性框选点”,用鼠标将需要导出的高程点全部选中。回车后,弹出“坐标提取”设置框。

  • 06

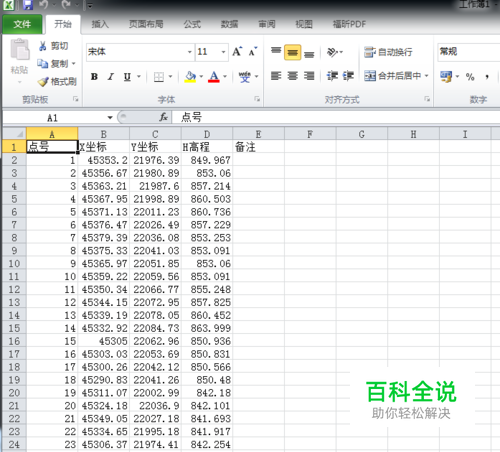

    “同时输出到电子表格”前边打钩,然后点击确定,等待几秒弹出excel表格。所选数据已经导出。
