UG工程图如何直接标注各种孔（不用自定义）
工程图中有很多的孔要进行标注，孔有不同的类型，每次出工程图时要重复进行自定义会浪费很多时间，直接标注会让工作更加效率。
操作方法
- 01

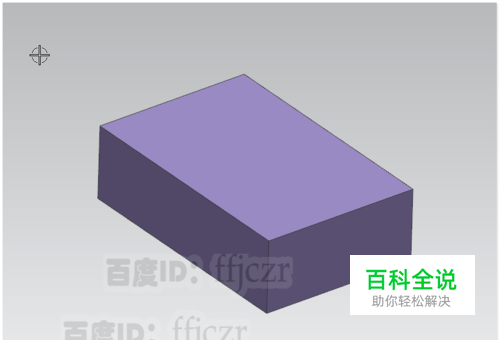

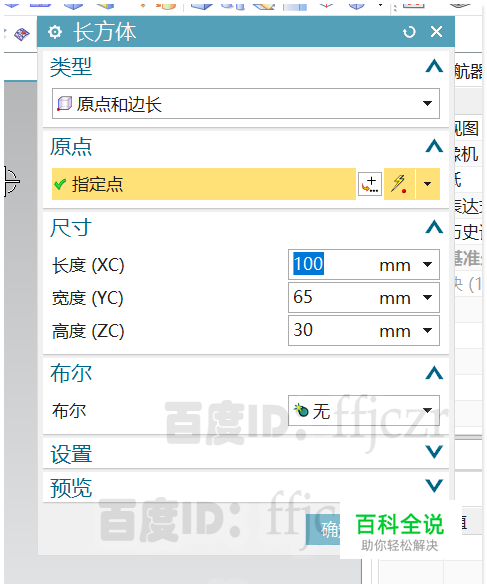

在建模工作区中创建一块长方体，长为100，宽为65，高为30。
- 02

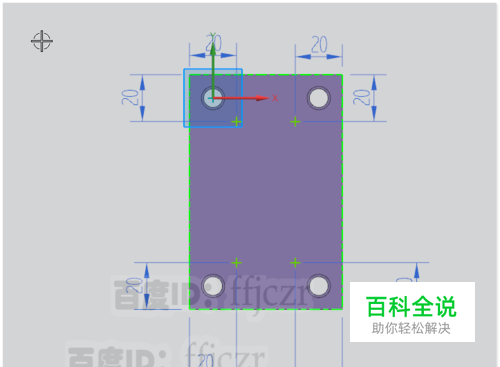

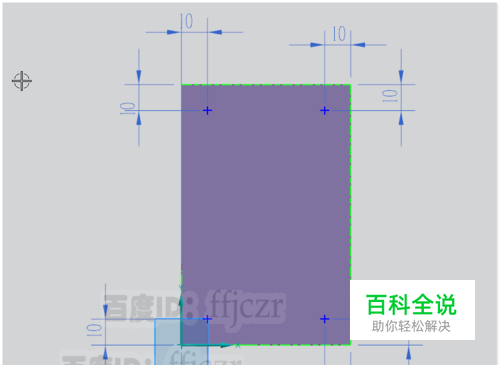

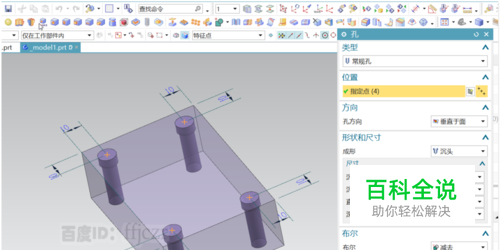

选用开孔命令，在草图中定位好四个带沉头的通孔，沉头直径为10，沉头深度为5通孔直径为8。
- 03

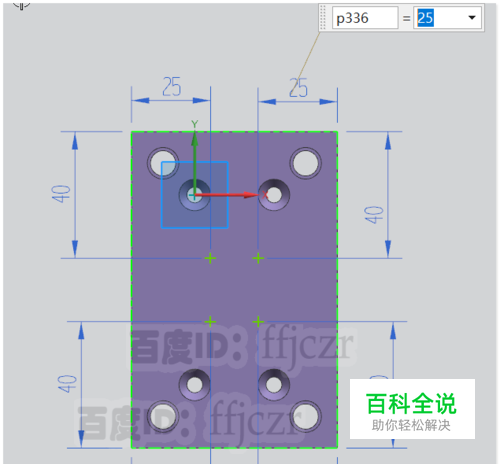

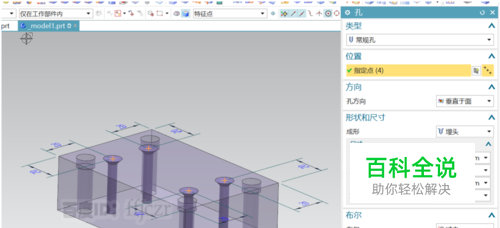

选用开孔命令，在草图中定位好四个埋头孔，埋头直径为10，埋头角度为90通孔直径为5。
- 04

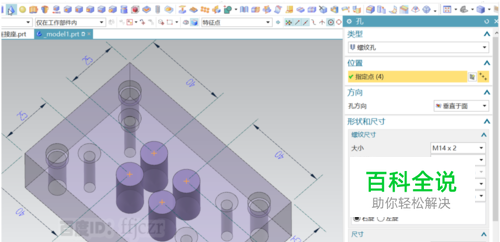

选用开孔命令，在草图中定位好四个点，孔的类型为螺纹孔，螺纹为M14X2深度为24。
- 05

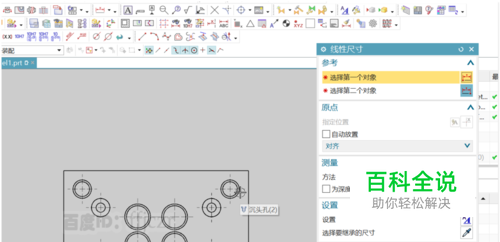

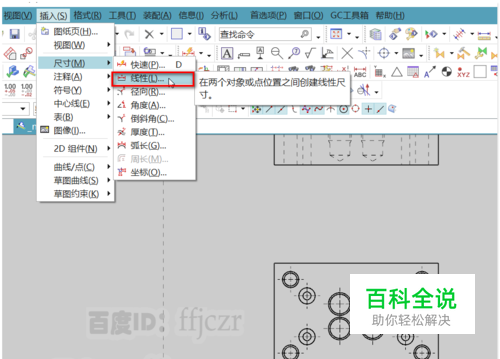

这里一共创建了三组不同类型的孔，转到工程图模式；在A4纸中添加一个俯视图和带有隐藏线的前视图。 要想使用直接标注螺纹孔，鼠标选用线性尺寸；在测量方法中选用孔标注。
- 06

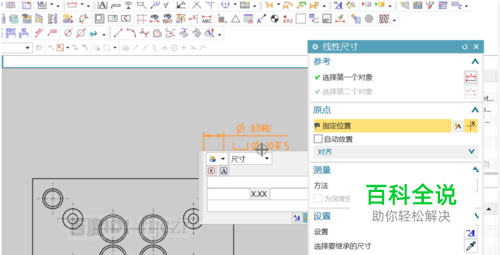

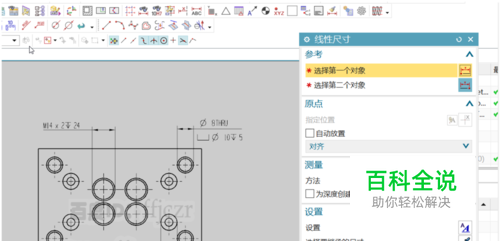

在弹出的对话框中，用鼠标点选第一组创建的沉头孔；软件自动识别出了沉头孔，并带创建沉头孔时的属性。沉头直径为10，沉头深度为5通孔直径为8。
- 07
其它二组孔的标注，同样使用鼠标点选的方法即可完成。利用开 孔命令创建出来的孔，孔标注命令可以全部识别并标注出来。这样就不用标完尺寸后再双击尺寸进行修改了。 要记住要想孔标注命令生效，一定要用开孔命令里面的参数进行创建。直接拉伸出来的孔是不会识别的。
