solidworks怎么完全定义草图?

在用solidworks建立模型的时候,草图最好要完全定义,否则一拖就会跑动,尺寸也因此会变动,造成设计尺寸在不经意间改动了。怎么让草图完全定义呢,笔者来分享一下操作方法

方法1、添加尺寸约束,让线条完全定义

  • 01

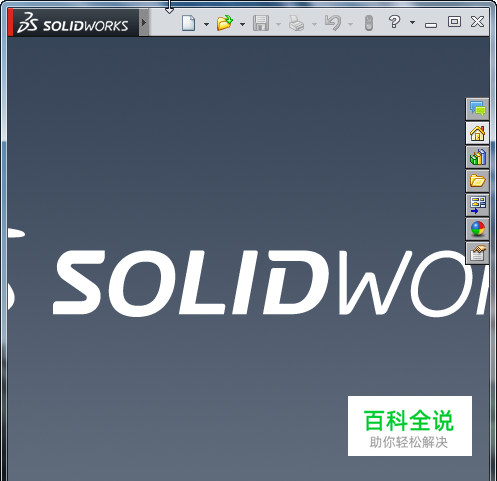

    首先打开solidworks软件,如图所示

  • 02

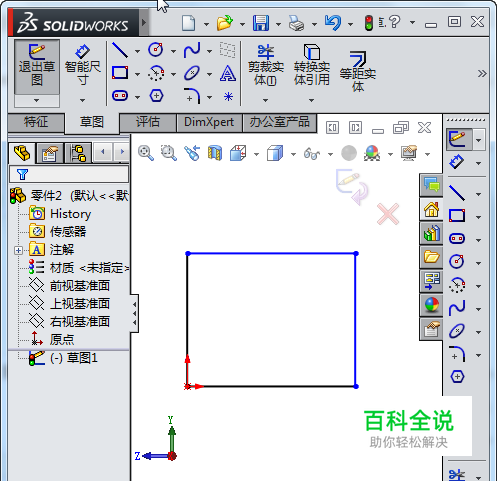

    新建一个草图,如图所示,此草图就没有完全定义,一拖动就会跑。记住:在solidworks中,蓝色的线条或者点代表欠定义,未完全约束。只有黑色的线条或者点才代表完全定义。

  • 03

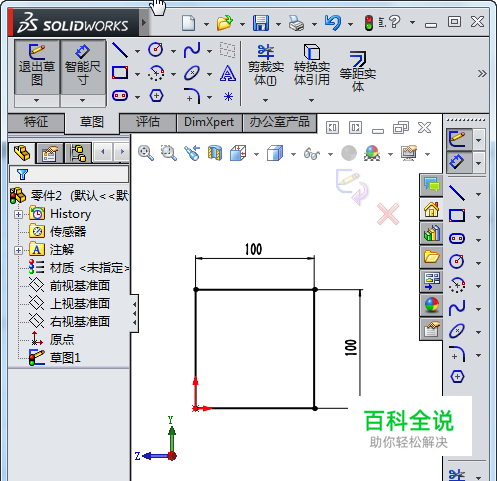

    为线条和点添加尺寸约束,让其变成黑色,已经完全定义了。如图所示

方法2、让软件自动给你把草图完全定义

  • 01

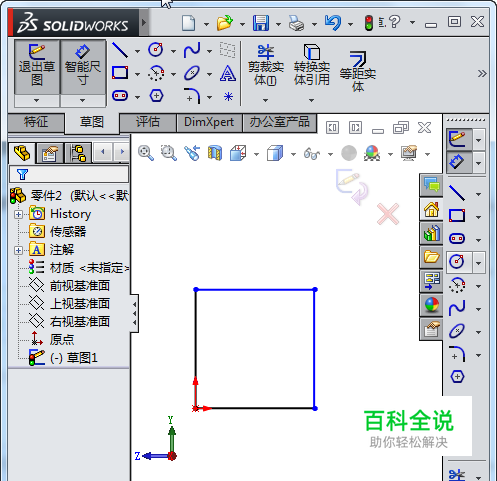

    如图,一个没有尺寸约束的欠定义的草图,

  • 02

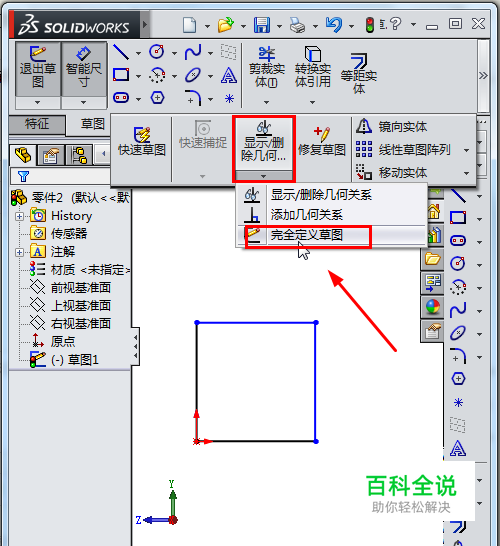

    在“显示/删除几何关系”中选择“完全定义草图”,如图所示

  • 03

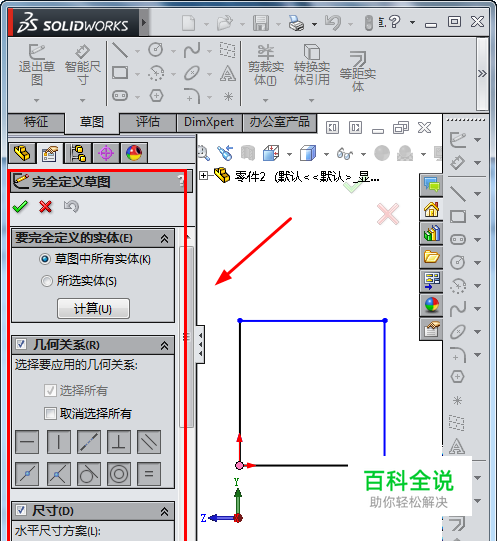

    完全定义草图属性,根据自己需要设置,设置完成后确定,如图所示

  • 04

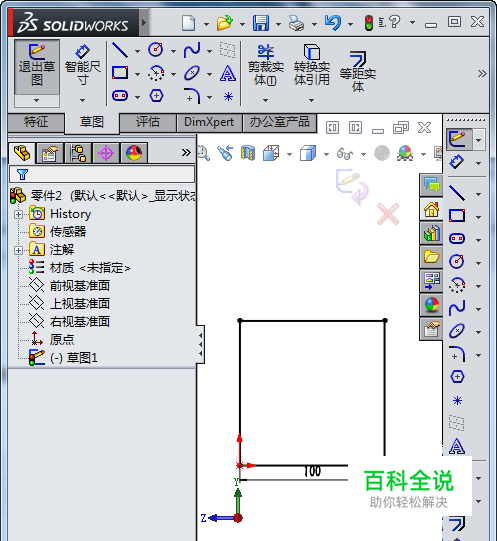

    草图就完全定义了,如图所示
