CAD而三维转成二维图纸

随着软件的不断升级，现在使用CAD可以绘制三维立体图了，当我们拥有了三维图怎么能够让三位图转换为二维图呢，下面我们就来看看CAD是如何将三维转换成二维图纸的吧。

操作方法

  • 01

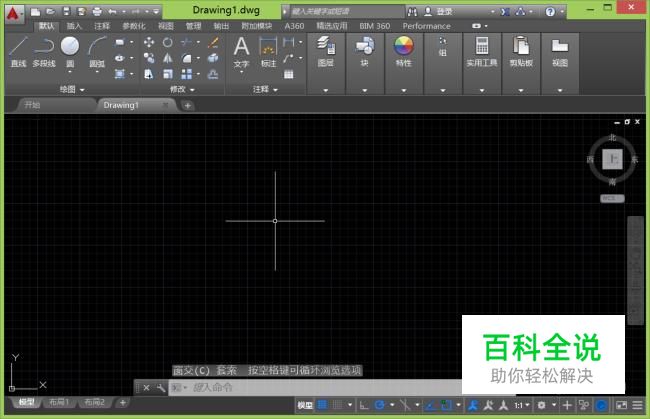

    在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

  • 02

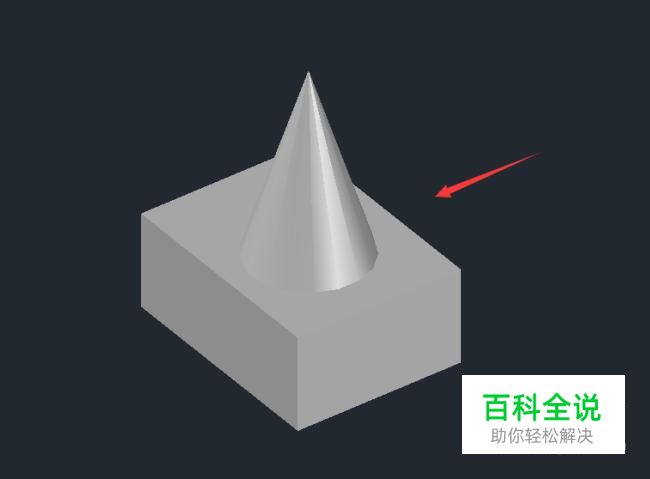

    在该界面按下Ctrl+O键弹出打开文件对话框，在该对话框找到我们的文件，如图所示：

  • 03

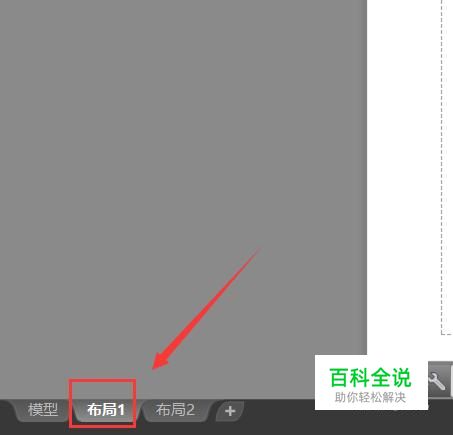

    在该界面的下面找到布局选项，如图所示：

  • 04

    点击布局选项，进入布局界面，如图所示：

  • 05

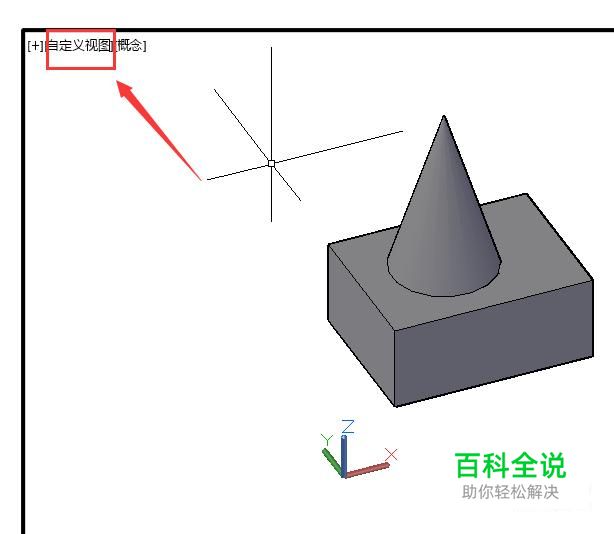

    在该界面的的左上角找到自定义视图选项，如图所示：

  • 06

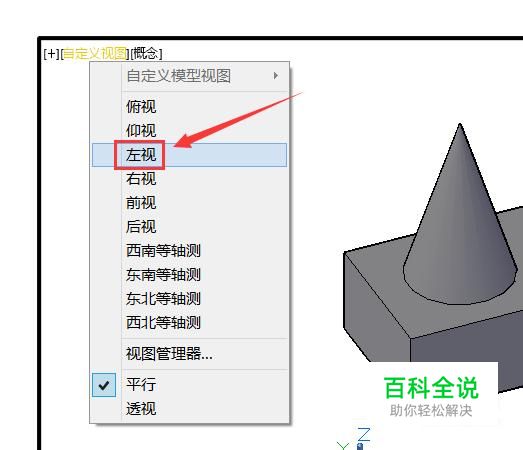

    点击自定义视图在其下拉列表里找到左视图选项，如图所示：

  • 07

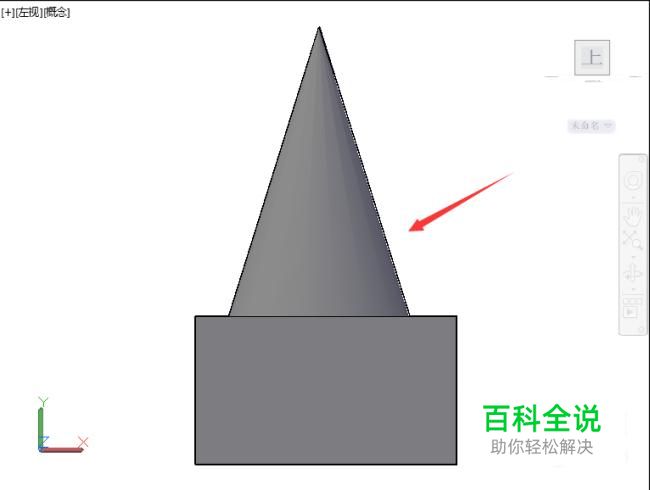

    点击左视图后，进入左视图界面，如图所示：

  • 08

    再在左上角找到概念选项，如图所示：

  • 09

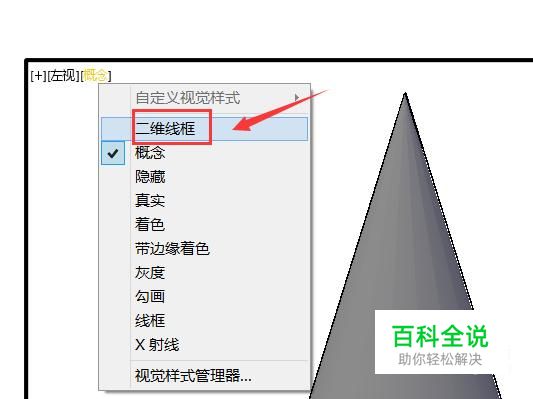

    点击概念选项在其下拉列表里找到二维线框选项，如图所示：

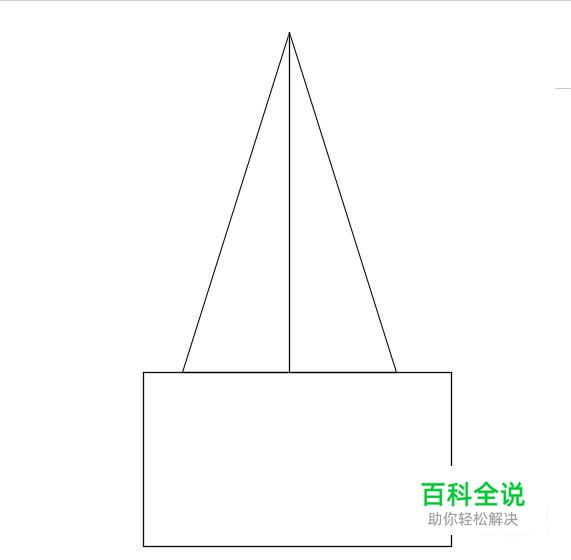

  • 10

    点击二维线框，就得到了二维图形了，如图所示：
