CAD中如何进行圆心标记?

CAD制图中,圆心标记用于给指定的圆或者圆弧画出圆心符号,标记圆心,其标记可以为短十线,也可以是中心线。其具体操作步骤如下:

操作方法

  • 01

    在桌面上双击CAD的快捷图标,打开CAD这款软件,进入CAD的操作界面,如图所示:

  • 02

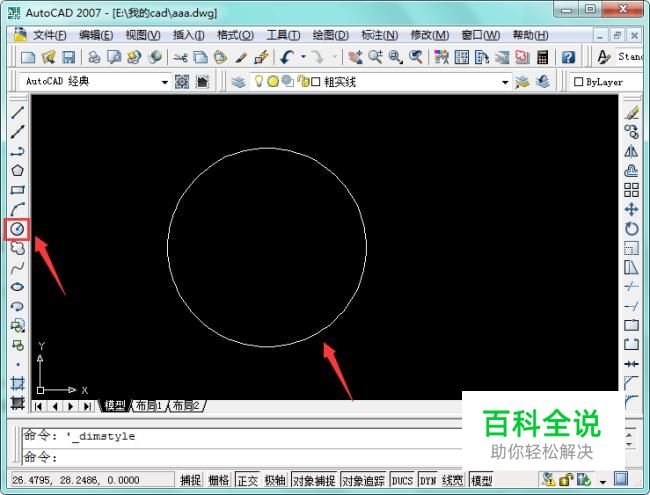

    打开软件后,在绘图区域利用“圆”工具画出一圆,在该圆上进行圆心标记,如图所示:

  • 03

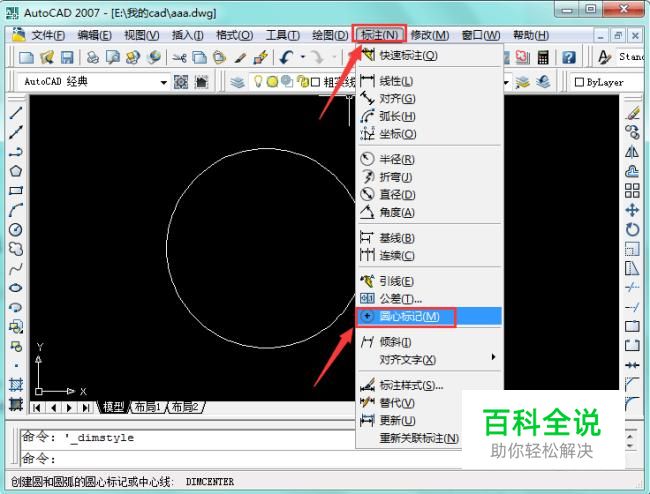

    在区域上方找到“标注”选项,点击打开,在其子菜单中找到“圆心标注”选项,点击打开,如图所示:

  • 04

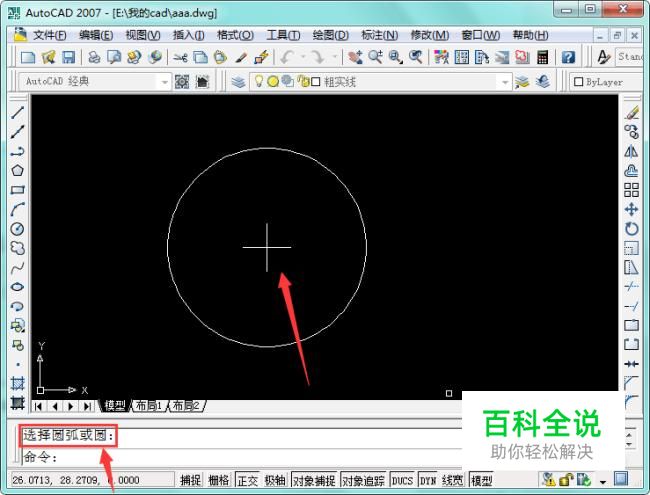

    命令栏中系统提示,选择圆弧或者圆。这时,鼠标左键点击我们所绘制的圆,就可以看到我们的圆心就被标记好了,如图所示:

  • 05

    当我们觉得里面的圆心标记的十字符号有点过大的时候,可以调节其大小。首先,点击上方“标注选项”在其子菜单中找到“标注样式”选项,如图所示:

  • 06

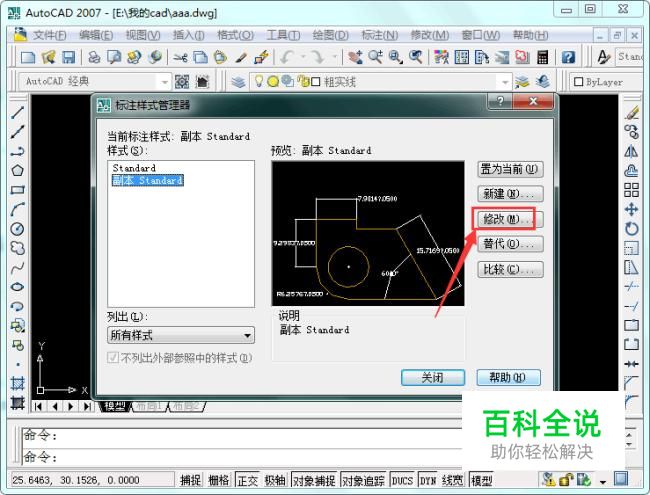

    点击标注样式选项,在弹出的界面中找到“修改”选项,如图所示:

  • 07

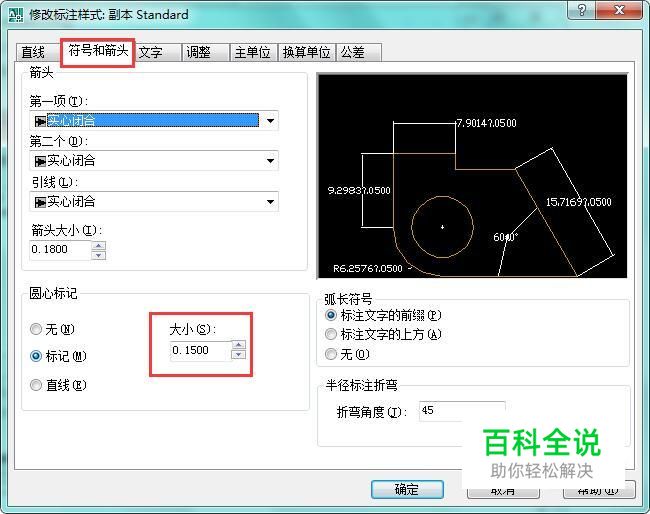

    然后在弹出的对话框中找到“符号和箭头 ”选项,在其下方圆心标记中,找到“大小”选项,如图所示:

  • 08

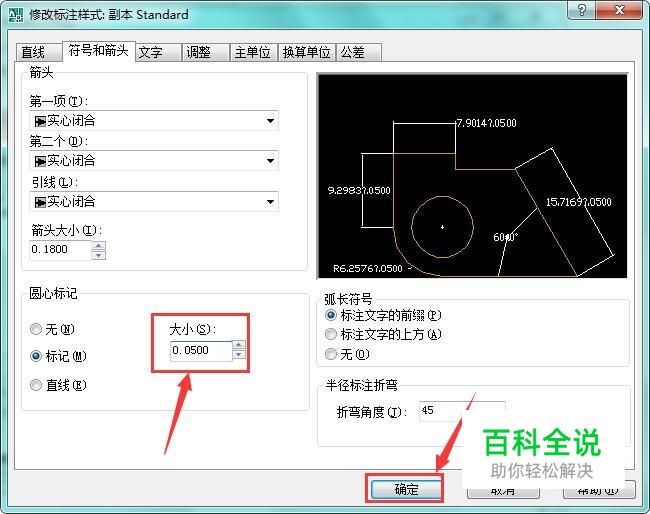

    根据我们的实际需要,修改圆心标记的大小,这里我们修改为“0.05”为例,然后点击下方确认,如图所示:

  • 09

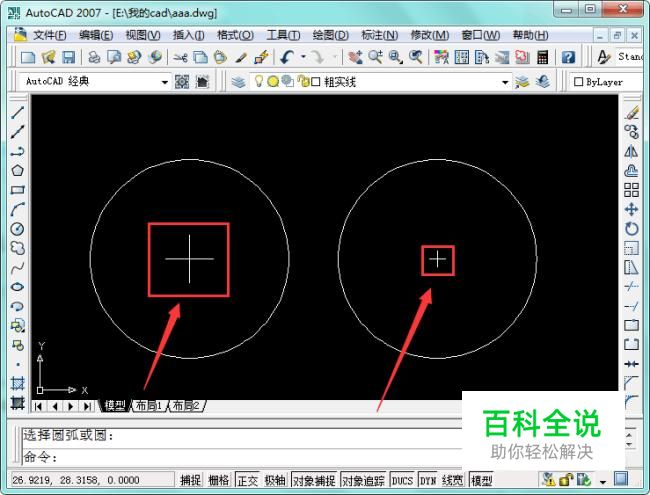

    当我们下次进行圆心标记的时候,则可以发现我们的标记大小已经调整成我们需要的了,操作完成,如图所示:

(0)
