CAD比例缩小、扩大命令怎么使用

作为2D设计软件的霸主，AutoCAD提供了强大的编辑命令库供设计者使用，下面介绍其中一种常用命令比例扩大命令。

操作方法

  • 01

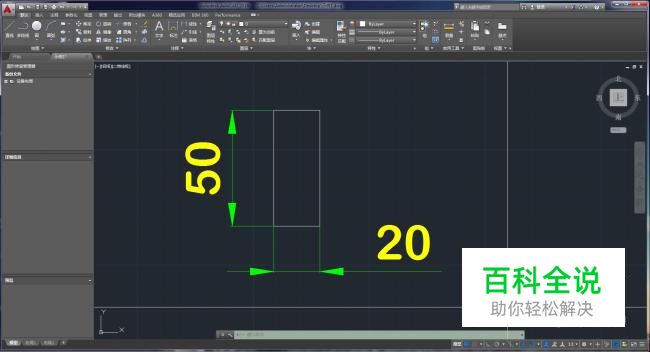

    首先，在绘图界面画一个长方形。运用命令“rec+空格”按照提示画20mmx50mm的长方形并标注尺寸。

  • 02

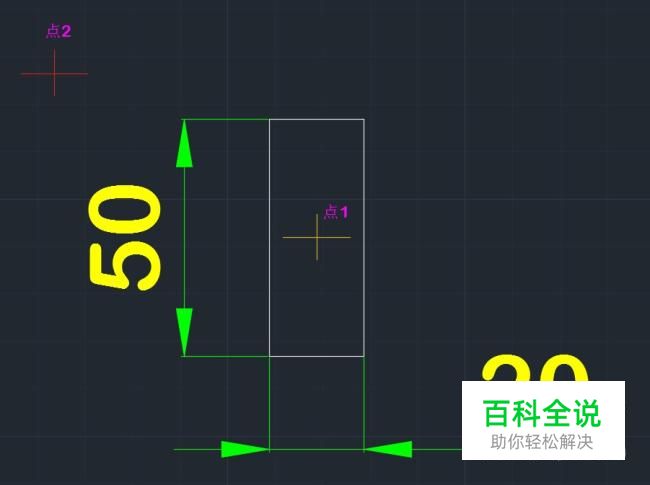

    在界面上绘制两个十字交叉点，作为我们放大缩小的参照点，以区别不同的位置的操作。其中“点1”为长方形的中心点。

操作方法2

  • 01

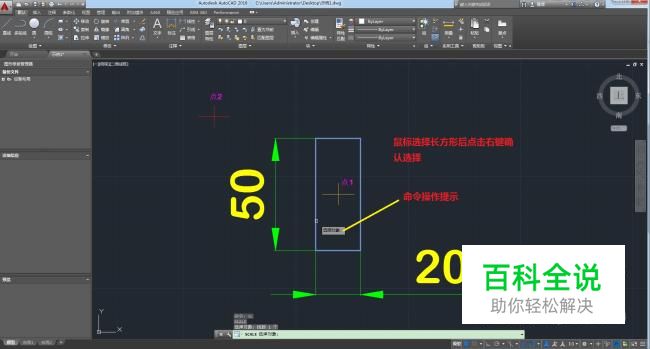

    以“点1”为基准进行扩大和缩小 扩大： 在绘制区域输入“sc+空格”，提示选择对象，鼠标左键选择长方形，选好后右键确认。

  • 02

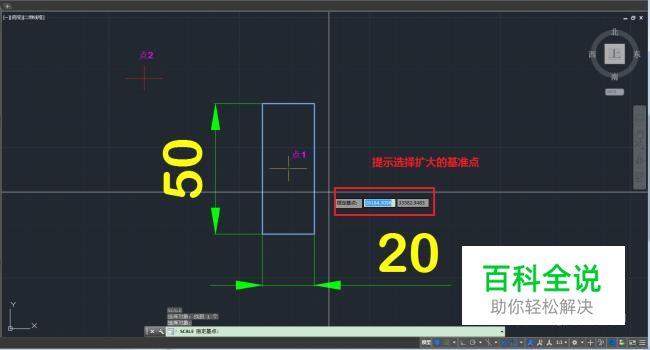

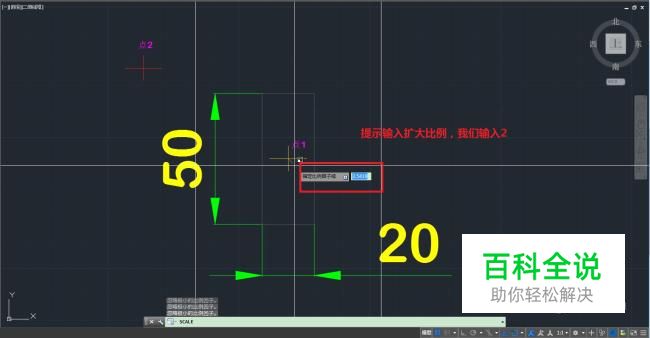

    鼠标位置提示“选择基点”即为扩大图形的基准点。这是我们将鼠标移动至“点1”点击左键，提示输入比例因子，我们扩大两倍，即输入2.

  • 03

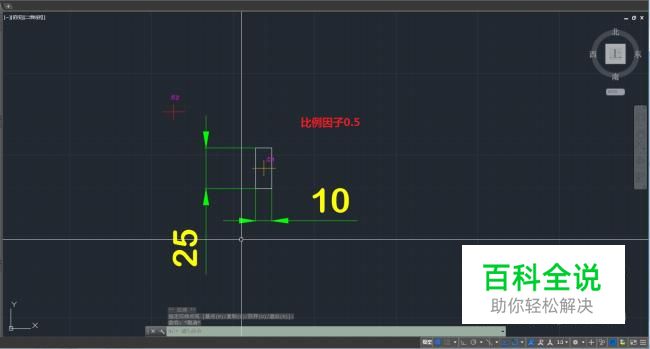

    图形放大，请注意尺寸变为原来两倍，而且变大后中心不变。同理，缩小的操作我们只需要把输入的比例因子改为小数，例如0.5即可，下面右图。

操作方法3

  • 01

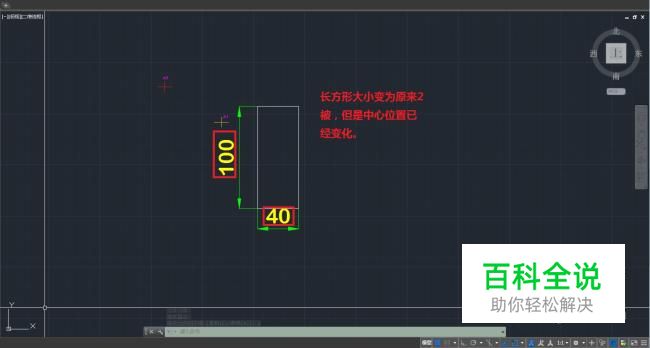

    以“点2”为基准进行扩大和缩小 以原图操作，在第二个命令之后选择基点为“点2”其他操作不变。放大效果如下图。中心位置远离基准点。

  • 02

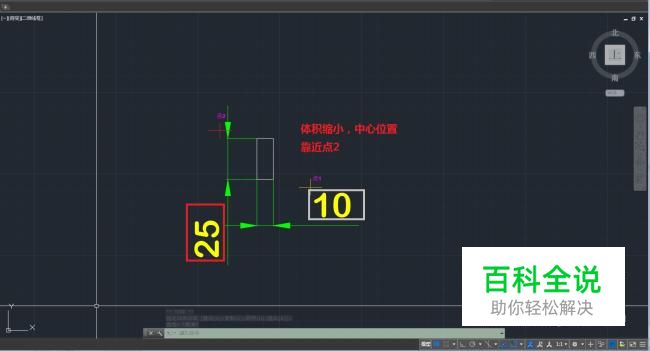

    缩小的图形我们再看看。中心位置靠近基准点。
