三维模型的绘制练习教程

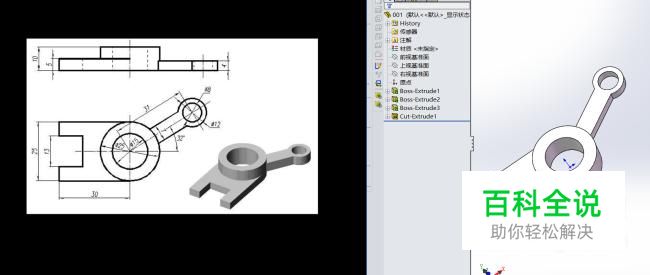

很多同学对于三维模型的建立都比较吃力,但是这个又是比较重要的技能,对于学机械建筑设计等方面的同学来说,学号三维模型的绘制软件很重要。这里以Preo5.0为例,介绍一下三维图的建立过程。

操作方法

  • 01

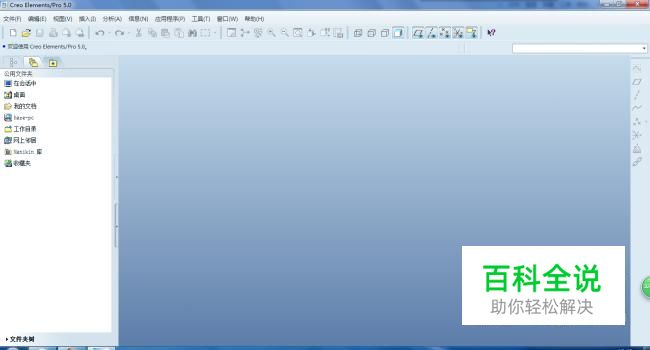

    新建模型,如图所示。选择零件,实体。勾选缺省模板,点击确定。

  • 02

    进入模型建立页面,选择一个合适的平面作为草绘平面,所谓草绘平面就是二维平面。那三个平面就是xyz三坐标所在的平面,根据零件形状选择合适的平面进行草绘,进入草绘页面。

  • 03

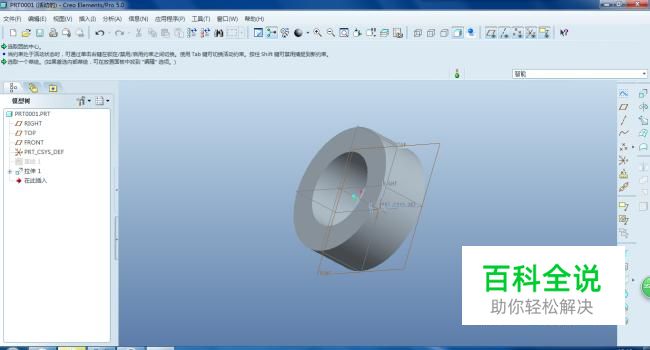

    开始进行草绘。分析零件的形状,看看线画那一部分比较好,这里的顺序因人而异,不是特定的,只要最后画出来都可以。这里我们先画直径25mm的圆环吧。

  • 04

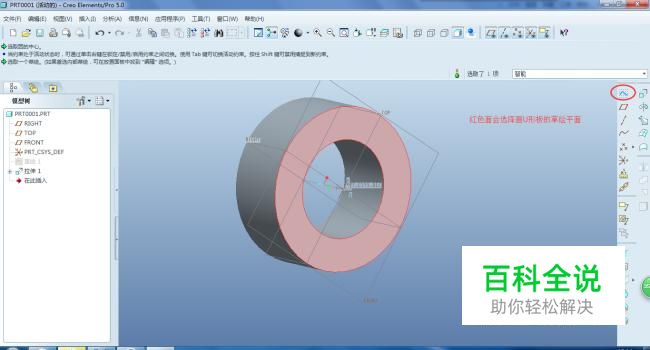

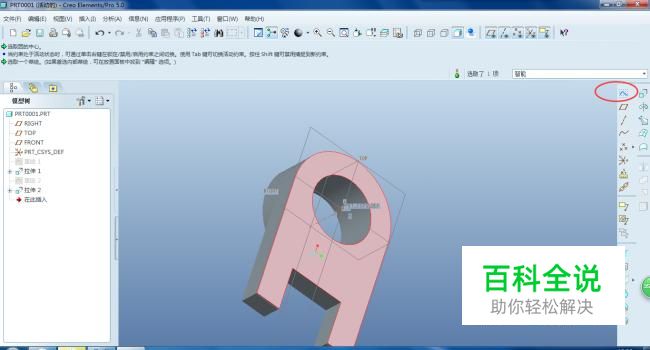

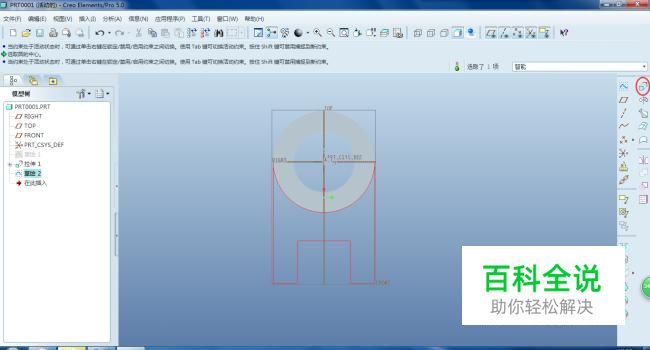

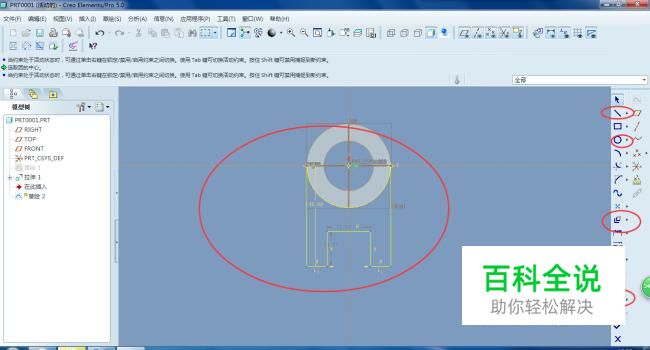

    接下来画前面的U形板。这里要注意选择草绘平面。可以选择之前画的圆环的下底面作为草绘平面。如图。

  • 05

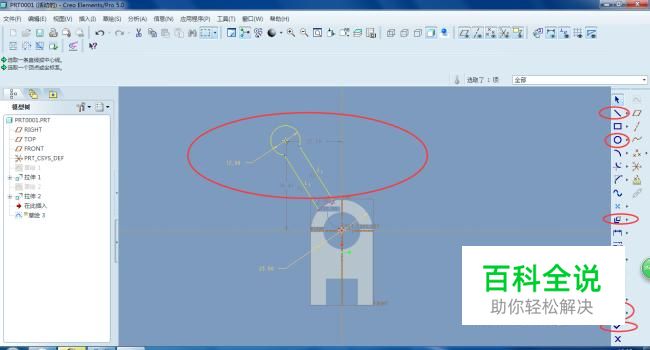

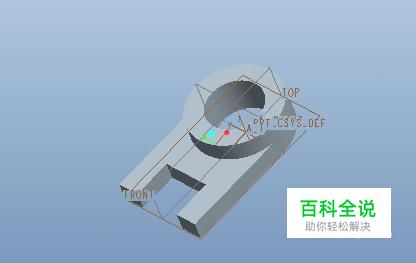

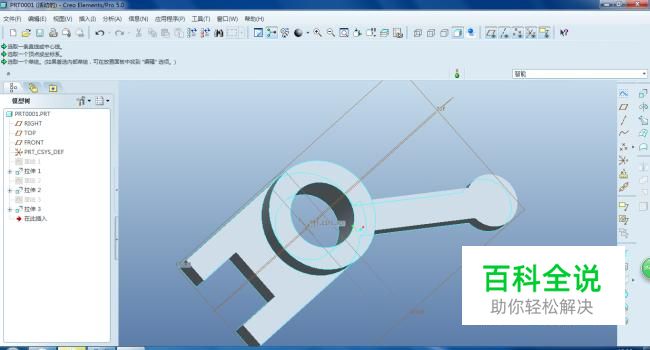

    接下来画剩下的部分。这里我们先画那个臂。如图

  • 06

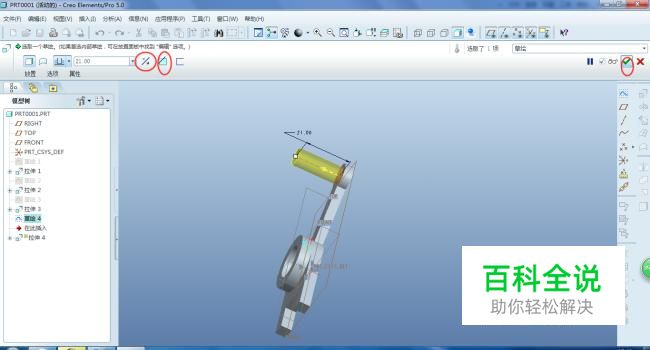

    最后一步,画直径为8mm的圆孔。如图
