cad公差怎么标注

标注是cad绘图中必须要学会使用操作的,现在为大家介绍操作过程。

操作方法

  • 01

    这里介绍两种常见的公差标注:对称和极限。

  • 02

    打开注释

  • 03

    进行设置,第一步点击标注,第二步点击下拉菜单。

  • 04

    出现标注样式管理器。

  • 05

    点击新建按钮。

  • 06

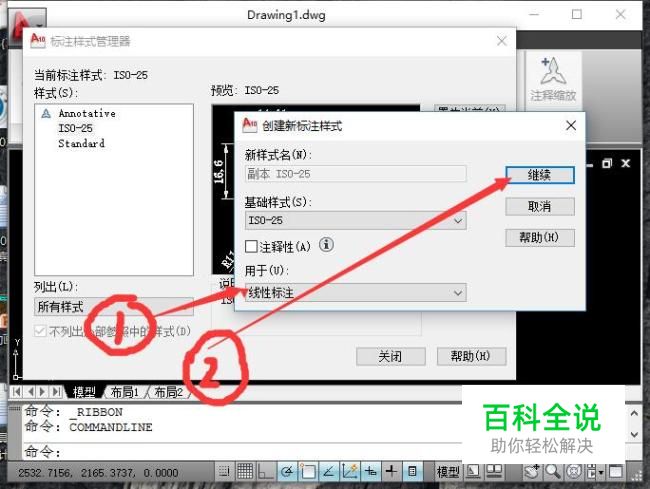

    第一步点开下拉改为线性标注,第二步点击继续。

  • 07

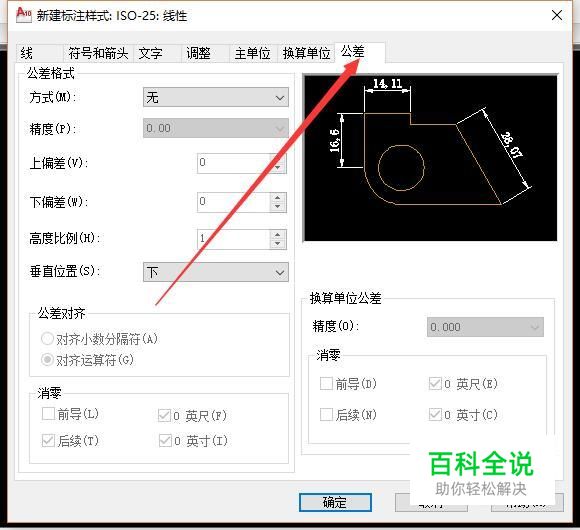

    出现新建标注 样式框,点击公差。

  • 08

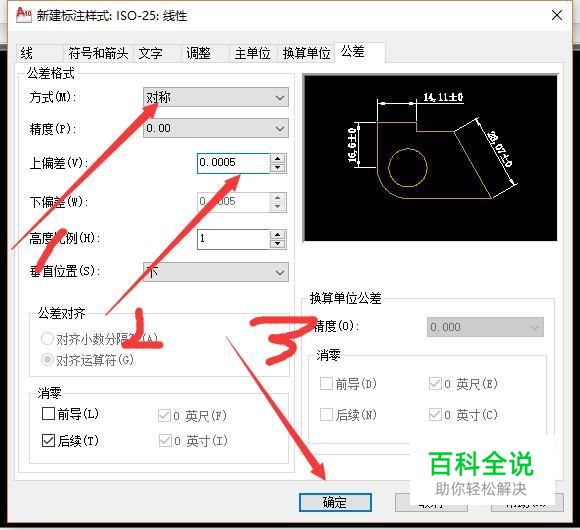

    第一步点击方式下拉菜单选择对称,第二步上偏差设置,第三步点击确定。

  • 09

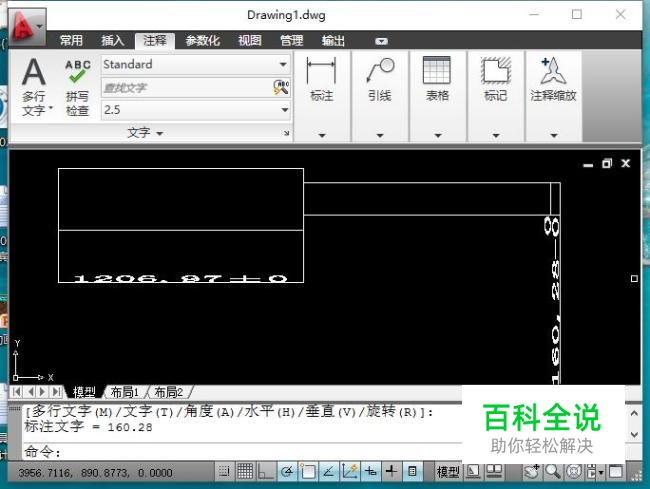

    演示对称公差:第一步点击注释,第二步点击标注,

  • 10

    极限偏差操作类似,在新建样式中第一步点击方式下拉菜单选择极限偏差。第二步点击确定。

  • 11

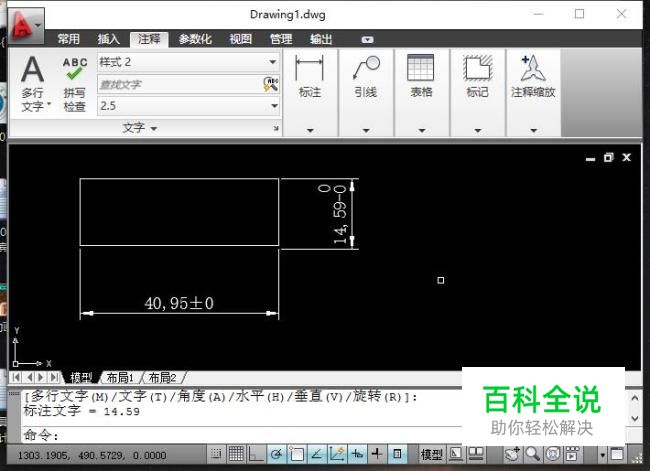

    演示极限偏差(竖起来的那个)。

  • 12

    完成操作。
