AutoCAD2013中如何做圆的任意角度切线

如果只是画切线，可以用tan命令。但如何画一圆任意角度的切线？这里分享一个方法。

操作方法

  • 01

    先在命令行输入xline构造线命令，通过它来构造一条任意角度的直线。如下图。

  • 02

    回车后，输入a,表示通过指定角度来构造直线。

  • 03

    回车后，输入要画的切线的角度，这里我输入的是60.

  • 04

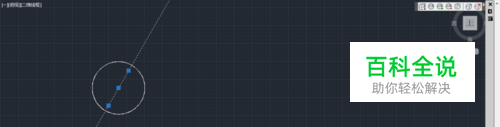

    回车后，就能在主屏上看到一条确定方向的可动直线。此时，右击要画切线的圆的圆心，这样直线就通过了圆心。

  • 05

    此时CAD要求继续输入指定点。此时按Esc退出当前命令。然后选中直线，在命令行中输入offset偏移命令。

  • 06

    回车后，输入圆的半径值，回车确定。

  • 07

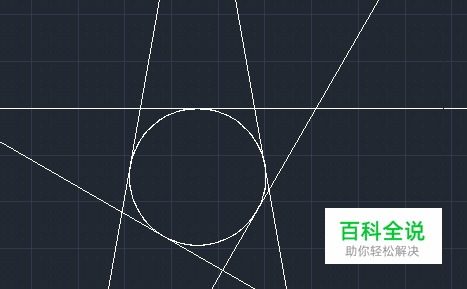

    此时还有一个变量值没有确定就是偏移方向。这由鼠标在屏幕上的位置确定。右击屏幕确定就可完成直线了。
