MATLAB作直方图和改横坐标为变量名称且竖着显示【百科全说】

当我们进行数据分析时，想要直观地了解数据的规律趋势等特征，可以使用MATLAB作一个直方图来观察。但在使用MATLAB作直方图时，相信以下需求大家可能会碰到：需要将横坐标的刻度更改成与实际数据数量一样多的刻度个数，需要将刻度名称更改成变量的名称，需要将变量名称竖着或斜着显示（否则可能出现文字重叠情况），其他需求（添加标题，坐标轴标签）等。下面分享一个MATLAB程序帮助大家解决上述需求，帮助大家更好地使用MATLAB作图。

操作方法

01

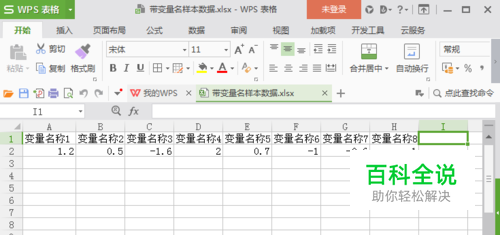

首先准备好需要用于作图的“带变量名样本数据.xlsx”Excel表格，如下图所示。
02

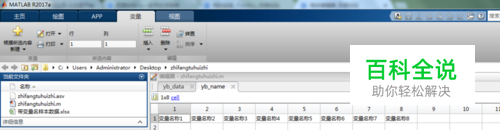

有了带变量名样本数据.xlsx”Excel表格后，将将表格数据和变量名称都读入到MATLAB中，代码如下： [yb_data,yb_name]=xlsread('带变量名样本数据.xlsx'); %读入带变量名样本数据，数据放在yb_data中，变量名称放在yb_name中。运行结果如下图所示。
03

然后计算带变量名样本数据的大小，使用size函数即可，决定后续程序循环起止范围。程序如下： [n,p]=size(yb_data); n行，p列，运行结果如下。
04

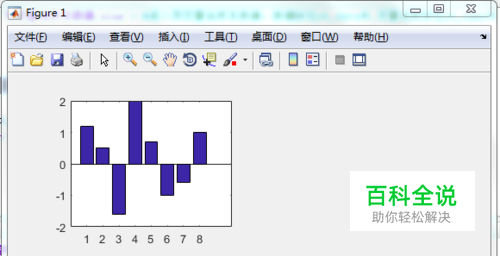

接下来作直方图，使用bar函数。程序如下： subplot(2,2,1); bar (yb_data(1:p)) 其中subplot是指定在figure中位置和划分图数量，（2,2,1）代表划分了4个作图区间，在第一个作图区间作图。作出的直方图如下图所示，可以发现下面的直方图还是很难被理解，需要进一步添加注释修改直方图以帮助理解。
05

进一步添加注释修改直方图。首先，将横坐标的刻度更改成与实际数据数量一样多的刻度个数。程序如下： set(gca, 'XTick', [1:p]) % X坐标轴刻度数据点位置个数其中p就是上面计算的列数。运行结果如下。发现基本上没有差别是因为变量个数比较少，当变量个数比较多的时候，坐标轴就变化很大了，从原先区间代表变成点代表。
06

下面为纵坐标y轴添加标签“数值”，和将刻度名称更改成变量的名称。 MATLAB代码如下： ylabel('数值'); set(gca, 'XTickLabels', {yb_name{:,1:p}}) 运行结果如下。可以发现虽然成功将刻度名称更改成了变量的名称，但是显示的时候出现文字重叠情况，需要将变量名称进行旋转调整以清晰可见。
07

接下来将变量名称竖着或斜着显示。程序如下： set(gca,'XTickLabelRotation',46) 说明：改变数字46可以改变变量名称旋转的角度，这里46代表旋转了46度。运行结果如下。可以发现将变量名称进行了旋转，清晰可见了。
08

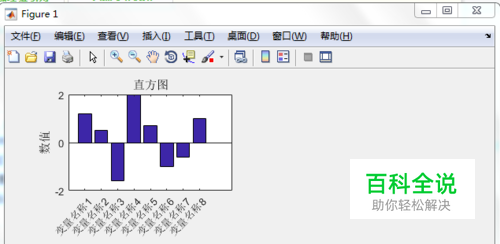

最后，在图上添加一个标题“直方图”以说明所作的图的含义。使用标准作图函数title即可。程序如下： title('直方图'); 运行后在图上添加了标题，如下图所示。
09

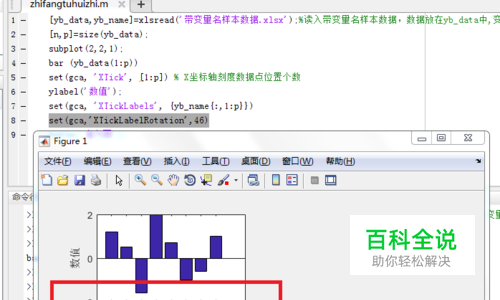

完整的“MATLAB作直方图和改横坐标为变量名称且竖着显示”代码及截图如下所示： [yb_data,yb_name]=xlsread('带变量名样本数据.xlsx'); %读入带变量名样本数据，数据放在yb_data中,变量名称放在yb_name中 [n,p]=size(yb_data); subplot(2,2,1); bar (yb_data(1:p)) set(gca, 'XTick', [1:p]) % X坐标轴刻度数据点位置个数 ylabel('数值'); set(gca, 'XTickLabels', {yb_name{:,1:p}}) set(gca,'XTickLabelRotation',46) title('直方图');
