MATLAB Simulink中零阶保持器ZOH的使用

MATLAB Simulink中零阶保持器(ZOH,Zero-Order Hold)是将输入信号每过一个采样时间更新一次,并保持到下一次采样,多用于将连续信号离散化。

操作方法

  • 01

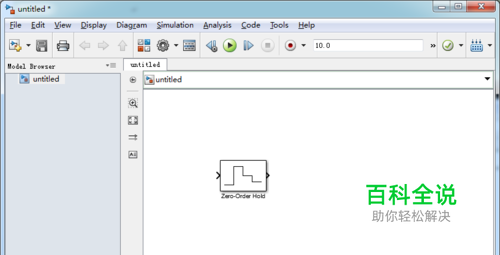

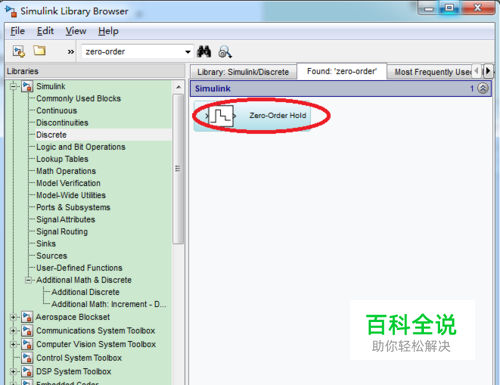

    Simulink中新建“New Model”,从“Simulink Library Browser”中拖入“Zero-Order Holder”模块;

  • 02

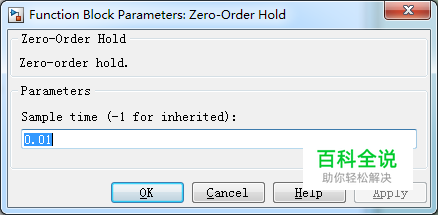

    对Zero-Order Hold模块参数设置如下;(这儿设置成0.01秒保持,便于和原来进行比较)

  • 03

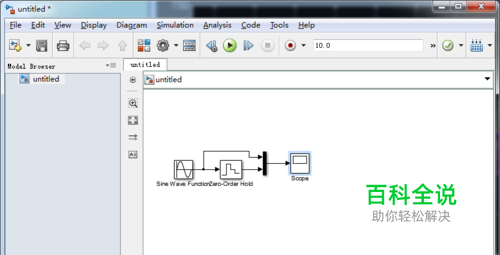

    按下图进行布置:

  • 04

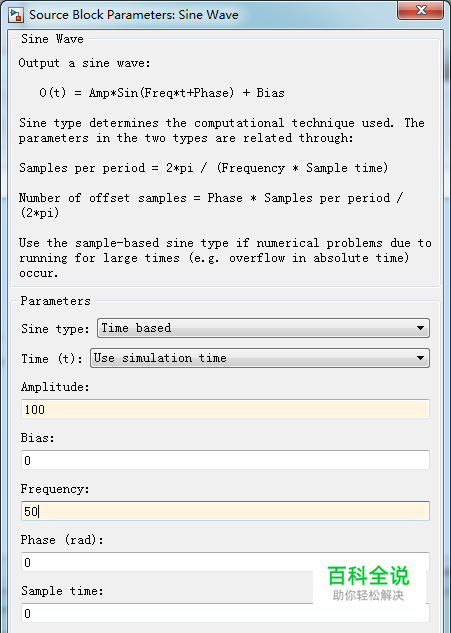

    其中,Sine Wave模块为连续模拟量,设置如下:

  • 05

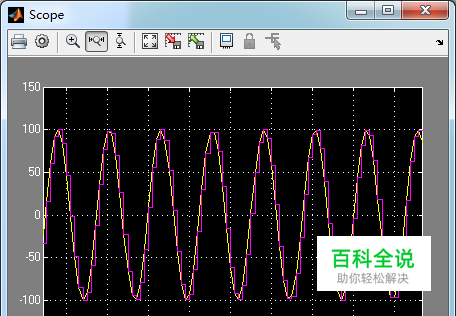

    运行后,示波器波形显示如下,可发现零阶保持的实际效果。
