Solidworks工程图怎样标注焊接尺寸

我们平时焊接加工的产品出图纸的时候也需要标注焊接尺寸,那么焊接尺寸要怎样标注呢?

操作方法

  • 01

    先打开要标注焊接尺寸的工程图。

  • 02

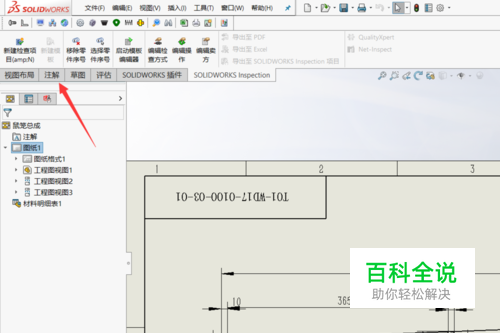

    之后我们选择工具栏里的注解。

  • 03

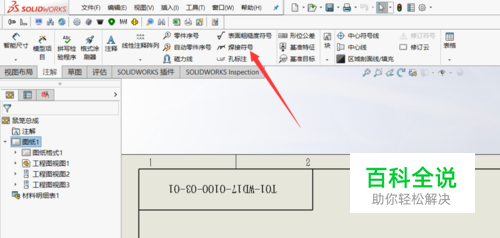

    在注解里找到焊接尺寸。

  • 04

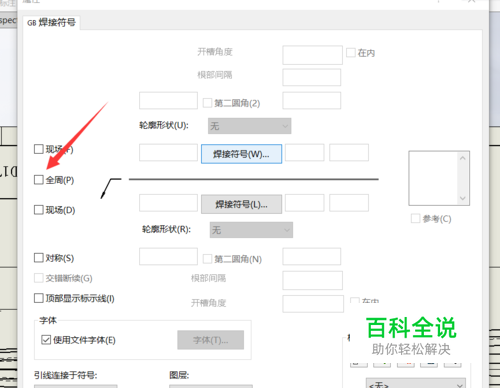

    然后会弹出一个对话框,我们左侧可以选择全周焊或者现场焊。

  • 05

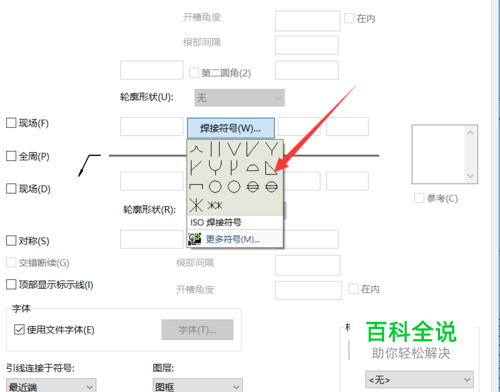

    然后点击后面的焊接符号。找到你要焊接的类型。

  • 06

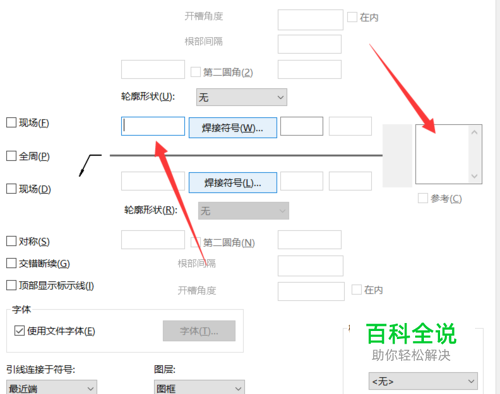

    接下来前面填写焊缝的高度,后面填写一些备注信息,像几处焊接,焊接后什么要求等等。

  • 07

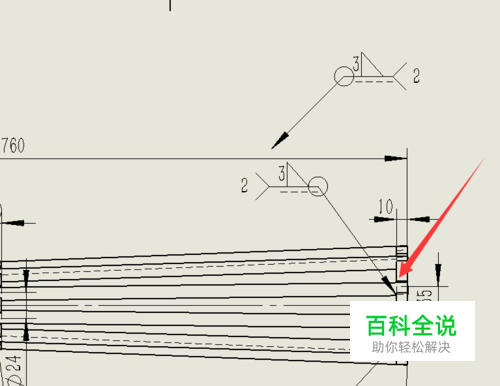

    最后拖住焊接符号到要标注的位置,如果要修改标注好了的,双击即可进行修改。
