三菱plc组合位元件

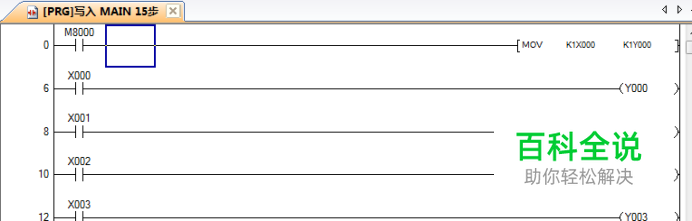

在三菱plc中，位元件X、Y、M、S只有0、1两种状态，字元件是以16位寄存器为存储的处理数据的软元件，是有8位字元件组成的。如果把这些位元件组合起来也就会组成一个字 那这些组合位元件怎么使用？ 使用规则，Kn+组件的起始地址，n表示组数，一组有四个位元件。常用的有KnX、KnY、KnM、KnS。 例如K1X0表示1组4位X组成位元件X3~X0。 K2X0表示2组8位X组成位元件X7~X0。 K3M0表示3组12位X组成位元件M11~M0。 K3X0表示3组12位X组成位元件x13~x10，X7~X0x、Y是八进制位元件，M、S是十进制位元件。 组合位元件在编程中，带来很多方便。例如mov k1x0 k1y0 ，利用梯形图来说明下。第一个指令与后面所有指令表达的意思是一样的。
